СКБ-301-DIN

РЕГУЛЯТОР-СИГНАЛИЗАТОР УРОВНЯ СКБ-301-DIN

Микропроцессорный регулятор-сигнализатор уровня  СКБ-301-DIN

Назначение

Регулятор-сигнализатор уровня СКБ-301-DIN, применяется для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей (до 500 кОм.) от одной до четырех точек контроля.

Полное описание СКБ-301-din

Микропроцессорный сигнализатор уровня СКБ-301-DIN изготавливаются вместо   аналогичных сигнализаторов уровня РОС-301, РОС-301-DIN, ЭРСУ-ЗР.

Применяя при изготовлении  СКБ-301-DIN новой элементной базы,  сигнализатор уровня не имеет ложных срабатываний при подачи напряжения питания. СКБ-301-DIN может контролировать такие среды как дистиллированная вода и спирт. Питание  регулятора-сигнализаторы уровня СКБ-301-DIN может сети переменного тока 220В или от источника постоянного напряжение 24В или 12 В.

ОСНОВНЫЕ ОТЛИЧИЯ СИГНАЛИЗАТОРОВ УРОВНЯ

skb-301-din_sr

 Применение

  • ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ И ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ДАТЧИКА. Использую микропроцессорные системы управления и современные компоненты позволили существенно расширить область применения сигнализаторов уровня и увеличичить устойчивость к воздействию внешних электронно магнитных полей.
  • НАДЕЖНОСТЬ И ПРОСТОТА В ЭКСПЛУАТАЦИИ. Изменение  параметров прибора осуществляется без демонтажа прибора.
  • РАСШИРЕННЫЙ ДИАПАЗОН ЭЛЕКТРОПРОВОДНОСТИ до 500 кОм. Щелочи, молоко, спирт, кислоты,  растворы солей,  вода дистиллированная, водопроводная, техническая, загрязненная и др.
  • 3 ВАРИАНТА ПИТАНИЯ переменный ток 220 В, или постоянный ток 24/12 В
  • МАКСИМАЛЬНЫЙ ДИАПАЗОН КОНТРОЛЯ ЗА УРОВНЕМ ДО 30 МЕТРОВ   использование гибкого ЧЭ позволяет увеличить диапазон сигнализации уровня до 30 метров.
  • ИСПОЛНЕНИЕ НА DIN-РЕЙКУ. Простота и удобство монтажа за счет корпусного исполнения din.
  • ВРЕМЯ СРАБАТЫВАНИЯ. Время срабатывания датчика  в пределах от 0,01 до 3,0 секунд.

Технические характеристики

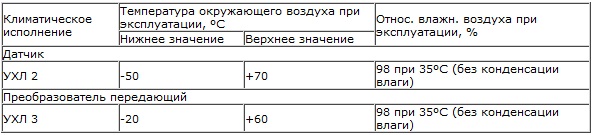

Климатическое исполнение прибора соответствует  УХЛ категории размещения 3, климатическое исполнение датчика соответствует  УХЛ категории размещения 2, но для работы при температуре окружающего воздуха согласно таблице:

Климатическое исполнение СКБ-301-DIN

Для непосредственного управления внешними исполнительными устройствами в приборе  используется реле (типа «сухой» контакт), для обеспечения световой и релейной сигнализации.

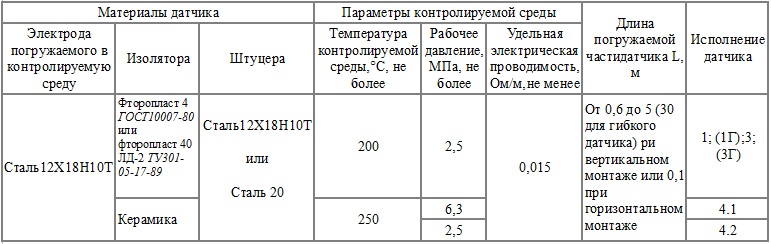

В таблице указаны варианты исполнения датчика, материалы изготовления датчика, температура контролируемой среды, параметры среды, длина погружаемой части, и исполнение датчика указаны в таблице:

СКБ-301-DIN

Примечание: Длина ЧЭ может быть  изменена до требуемой по условиям работы. Максимальная длина электрода датчика не должна превышать 5 м. Контролируемая среда не должна быть агрессивна по отношению  к материалу датчика  и не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72. Также возможно использовать длину датчика до 30м при это ЧЭ изготавливается из гибкого чувствительного элемента,  в обозначении при заказе необходимо указать метку «Г» в исполнении 1 или 3.

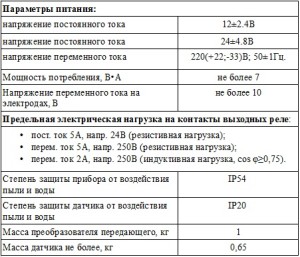

Технические характеристики СКБ-301-DIN

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Прибор состоит из преобразователя передающего и от одного до четырех датчиков. Датчик СКБ-301-DIN состоит из корпуса (штуцера) 1, чувствительного элемента (электрода с изолятором) 2 и колпачка 3, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента. Принцип действия приборов основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал. Приборы имеют четыре независимых канала, позволяющих контролировать четыре уровня жидкости в одном или разных резервуарах.

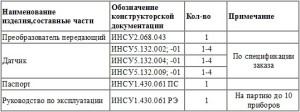

КОМПЛЕКТНОСТЬ ПОСТАВКИ

Комплектность поставки СКБ-301-DINУсловное обозначение при заказе

Условное обозначение при заказе СКБ-301-DIN

Условное обозначение при заказе СКБ-301-DIN



Документация
