Сигнализатор уровня поплавковый многоточечный СУГ-М

Сигнализатор СУГ-М предназначен для контроля уровня жидкости и выдачи сигнала соответствующего уровню жидкости или уровня раздела двух несмешивающихся жидкостей в аппаратах и резервуарах технологических установок, в том числе на объектах атомной энергетики (ОАЭ). Контроль осуществляется в одной или нескольких точках (максисальное количество контролируемых уровней  5)

По устойчивости к механическим воздействиям сигнализатор соответствует группе N3 по ГОСТ Р52931.
По степени защиты от пыли и воды сигнализа­тор соответствует исполнению IP54 по ГОСТ 14254.
Сигнализатор уровня предназначен для установок вне взрывоопасных зон помещений.
Сигнализатор уровня, при работе в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-017­42334258-99 с уровнем взрывозащиты «ExibIICT6» или другим барьером взрывозащиты для контакт­ных датчиков, может быть использован в техни­ческих аппаратах, где возможно образование взрывоопасных смесей.
Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмо­стойкости относятся к категории IIб по НП-031-01.

ТЕХНИЧЕСКИЕ ДАННЫЕ

sug-m-tex

Обозначение для размещения заказа

Пример заказа СУГ-м

Конструктивное исполнение СУГ-М

Конструктивное исполнение СУГ-М

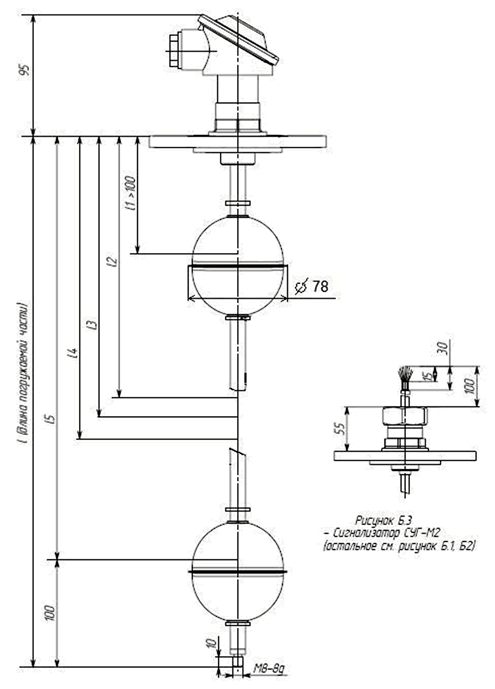

Сигнализатор СУГ-М2 с поплавком тип III, крепление на емкости посредством фланца

Сигнализатор СУГ-М2 с поплавком тип III, крепление на емкости посредством фланца

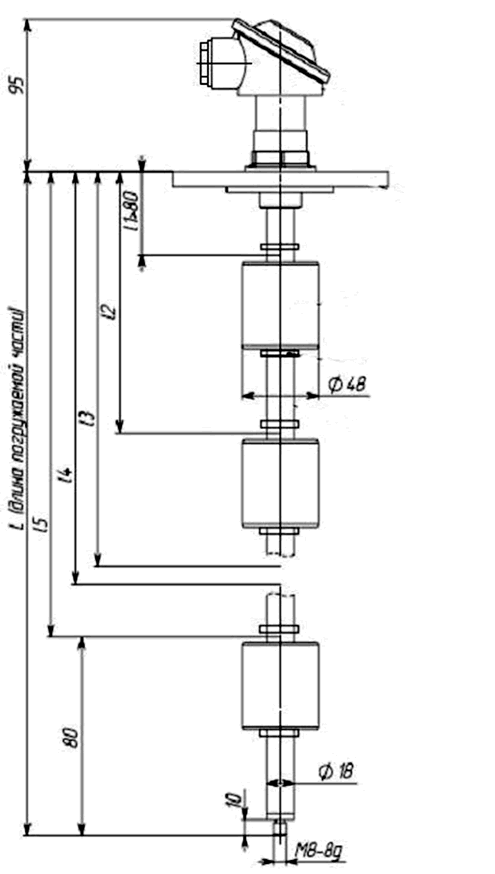

Сигнализатор СУГ-М2 с поплавком тип IV, крепление на емкости посредством фланца

Сигнализатор СУГ-М2 с поплавком тип IV, крепление на емкости посредством фланца

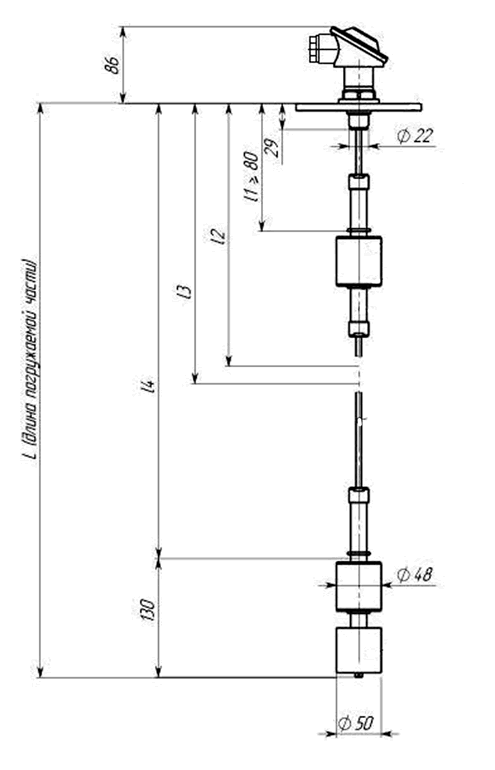

Сигнализатор СУГ-М1 с поплавком тип I, крепление на емкости посредством штуцера

Сигнализатор СУГ-М1 с поплавком тип I, крепление на емкости посредством штуцера

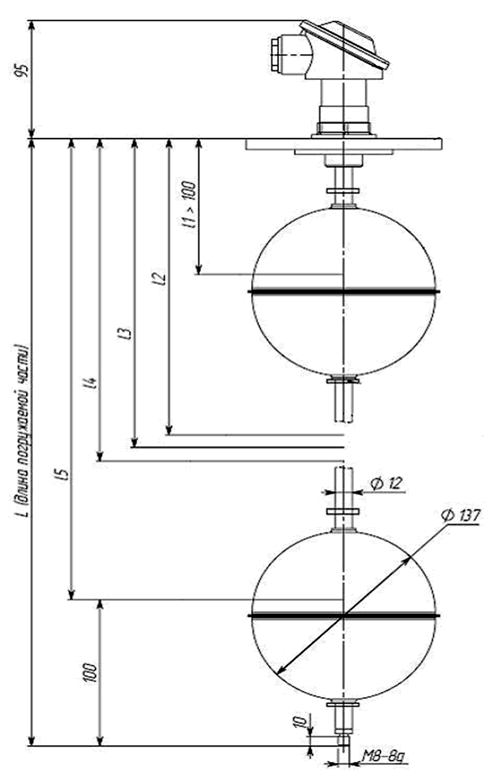

Сигнализатор СУГ-М1 с поплавком тип II, крепление на емкости посредством фланца

Сигнализатор СУГ-М1 с поплавком тип II, крепление на емкости посредством фланца

Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М3 для среды с плотностью более 0,5 г/см3; поплавок тип II

Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М3 для среды с плотностью более 0,5 г/см3; поплавок тип II

Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-Г

(гори­зонтальная установка) для среды с плотностью более 0,75 г/см3; поплавок тип I

Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-Г (гори­зонтальная установка) для среды с плотностью более 0,75 г/см3; поплавок тип I
