Сигнализатор уровня серии СУ-ГП2-…

Сигнализатор уровня серии СУ-ГП2-...

Сигнализатор уровня серии СУ-ГП2-… — предназначены для сигнализации опустошения/наполнения или достижения заданного уровня жидкости в резервуарах, таких как бассейны, баки для полива, пожарные резервуары, отстойники очистных сооружений, водохранилища, естественные открытые водоемы. Корпус из полиэтилентерефталата (ПЭТФ) обеспечивает устойчивость к действию разбавленных кислот, масел, спиртов, минеральных солей и большинству органических соединений, за исключением сильных щелочей и некоторых растворителей. Материал кабельного ввода — полиамид 6.6, вакуумная резина (стоек к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям).
В основе изделия — датчик предельного угла наклона (решение ФИПС на выдачу патента от 04.08.2011г., заявка №2011126961 от 30.06.2011г.), который не содержит ртути. Использование данного принципа до до минимума сокращает механические составляющие, обеспечивая тем самым высокую надежность и долговечность изделия. Встроенный гидростабилизатор демпфирует вибрацию, значительно снижая возможность ложных срабатываний.

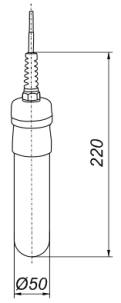

Габаритные размеры датчикаТехнические характеристики
Сигнализатор уровня серии СУ-ГП2-...Угол переключения, град120
Коммутируемое напряжение, В0.05 — 200 DC / 0.05 — 250 AC
Коммутируемый ток, Imax мА1000
Коммутируемая мощность, Вт30
Сопротивление, Ом, не более0.15
Диапазон рабочих температур, °Сt = -10°…+75°С
Степень защиты по ГОСТ 14254-96IP68
Материал корпусаПЭТФ
Габаритные размеры, ммø50х220
Масса датчика без удлинителя, кг0.13
Подключение с помощю кабеля, L=2м3х0,34 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров



Варианты установки датчиков СУ-ГП2
 УСТАНОВКА НА ПРОТИВОВЕС
(регулировка разницы уровней с помощью противовеса)
УСТАНОВКА ЧЕРЕЗ СТЕНКУ ЕМКОСТИ
(регулировка разницы уровней с помощью длины кабеля)
 Сигнализатор уровня серии СУ-ГП2-... Сигнализатор уровня серии СУ-ГП2-...

Схема подключения
Сигнализатор уровня серии СУ-ГП2-...



Датчики серии СУ-ГП2-… изготавливаются в нескольких модификациях, отличающихся друг от друга диапазоном рабочих температур и длиной кабеля.
Пример обозначения датчика в документации и заказах:
СУ-АГП2-3-ПС
где  3 — длина кабеля в метрах, без обозначения длина кабеля — 2 м;
       Наличие противовеса:
       ПС — материал противовеса СТ-3, ПН — материал противовеса 12X18H10T, без обозначения — поставляется без противовеса;
