Счетчик импульсов ОВЕН СИ30

Счетчик импульсов ОВЕН СИ30

 Счетчик импульсов ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах  до -20 °С .

Назначение счетчика импульсов ОВЕН СИ30

Микропроцессорный счетчик импульсов СИ30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Цифровой счетчик импульсов выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

  • ПРЯМОЙ, ОБРАТНЫЙ ИЛИ РЕВЕРСИВНЫЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчиков
  • ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ вращательного движения узлов и механизмов
  • ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции
  • ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ
  • КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ
  • ЧЕТЫРЕ РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ
  • ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций стартстоп, блокировка, сброс
  • УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNPNPN типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами
  • Встроенный источник питания датчиков — 24В, с максимальным током нагрузки не более 100 мА
  • УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью двух выходных устройств
  • СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания
  • ВСТРОЕННЫЙ МОДУЛЬ ИНТЕРФЕЙСА RS-485 и USB-порт для подключения к компьютеру
  • ПОДДЕРЖКА РАСПРОСТРАННЕНЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), ОВЕН
  • Автоматическое определение протокола связи
  • Программирование с кнопок на лицевой панели
  • ВОЗМОЖНОСТЬ ПРОГРАММИРОВАНИЯ СЧЕТЧИКА С ПОМОЩЬЮ КОМПЬЮТЕРА.
  • Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества

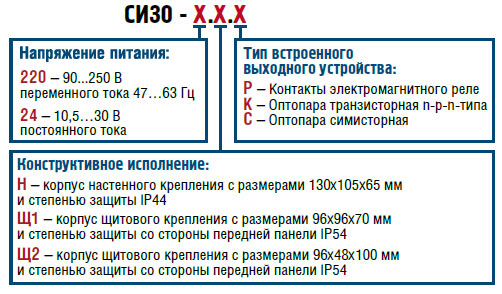

Модификации

Счетчик импульсов ОВЕН СИ30    —    Модификации

Технические характеристики

ПараметрЗначение
Диапазон переменного напряжения питания:
– напряжение, Вот 90 до 250
– частота, Гцот 47 до 63
Диапазон постоянного напряжения питания, Вот 10,5 до 30
Максимальная потребляемая мощность, ВА, не более10
Масса, кг, не более1
Средний срок службы, лет8
Межповерочный интервал, лет2
Частота входных импульсов, Гц, не более10000
Длительность входных импульсов, мкс, не менее50
Диапазон значений умножителяот 0,00001 до 99999
Частота входного фильтра, Гцот 1 до 50000
Скважность импульса, не менее2
Входы
Количество входов управления4
Напряжение низкого (активного) уровня на входах, В0…2
Напряжение высокого уровня на входах, В2,4…30
Количество счетных разрядов6



Прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от минус 20 до 70 °С
  • Верхний предел относительной влажности воздуха – не более 95 % при температуре 35 °С и более низких температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа
