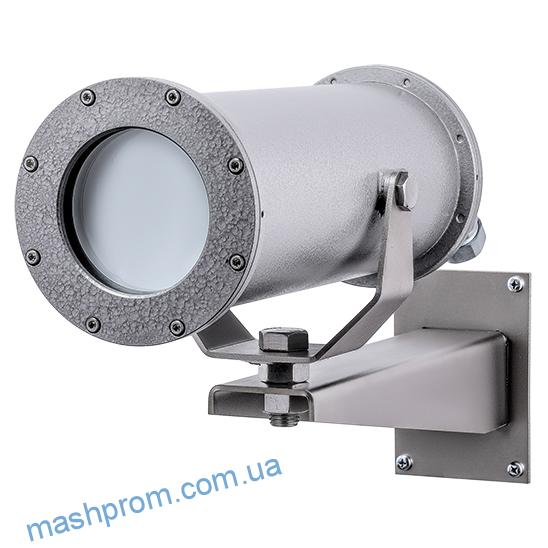

ТВК-07-О «АРКТИКА» — Термокожух общепромышленного назначения для экстремально низких температур

ТВК-07-О "АРКТИКА" - Термокожух общепромышленного назначения для экстремально низких температур

Отличительные особенности и характеристики

  • Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали.
  • Основное назначение кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при экстремально низких температурах
  • Позволяет не применять специальные видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер.
  • Возможно применение в агресивных средах.
  • Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды от -70°С.
  • Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).

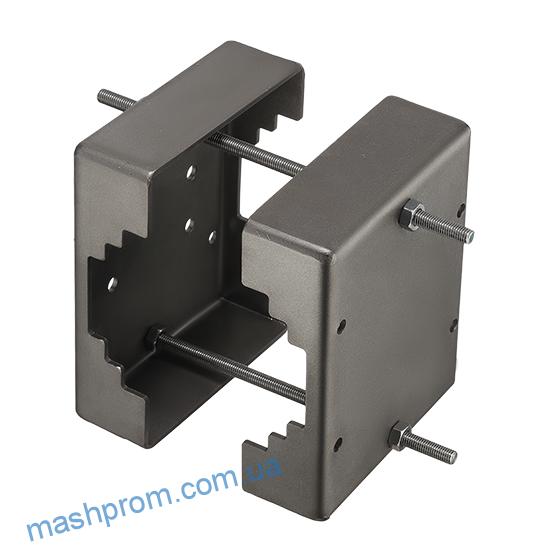

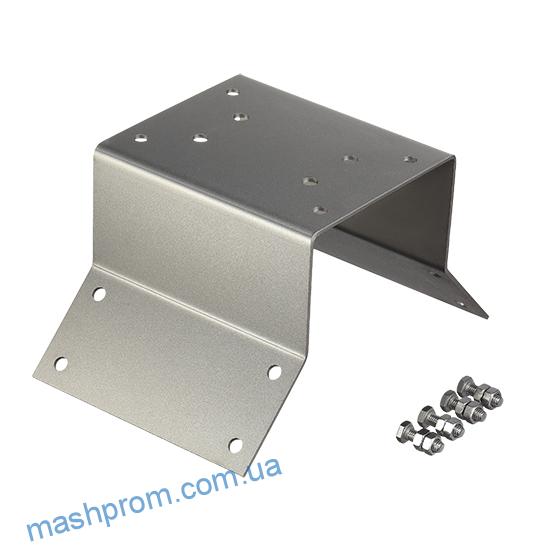

  • При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол).
  • Новая опция! Медиаконвертер предназначен для преобразования сигналов между медными и оптическими сегментами сети, передача по оптическому кабелю на расстояния до 20 км.

Полезный объем термокожуха ТВК-07-О «АРКТИКА»

 Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Характеристики термокожуха ТВК-07-О «АРКТИКА»

Степень защиты оболочки термокожухаIP66/ IР67
напряжение для питания видеокамеры, VDC12

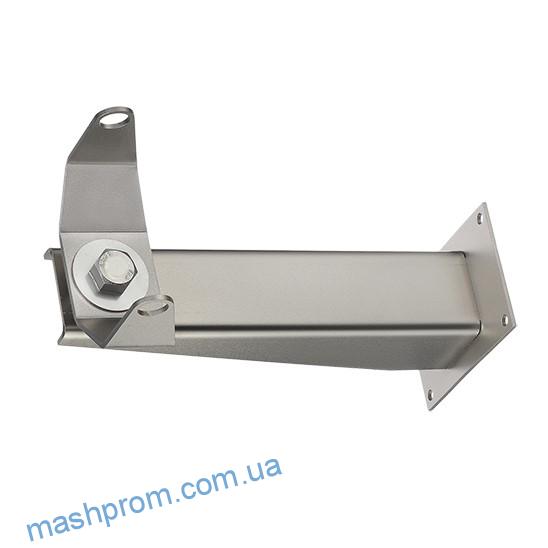

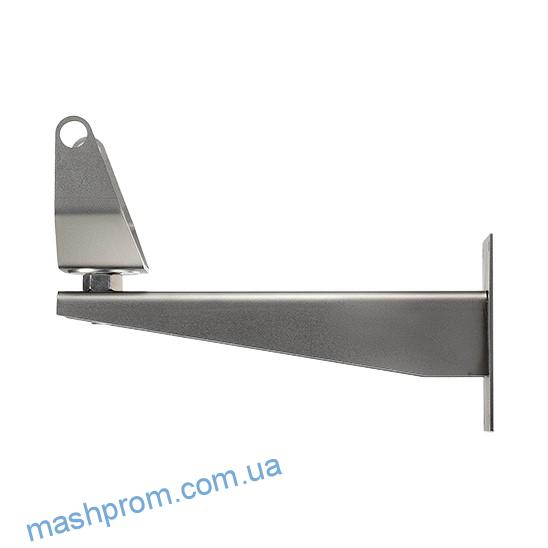

габаритные размеры термокожуха (в стандартном исполнении, без настенного кронштейна), мм
525 х 170 х 160
габаритные размеры термокожуха (с блоком ИК подсветки, без настенного кронштейна), мм525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет5
ТУ 4372-018- 43082497-16

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-1 (-70°С…+50°C)
постоянное 24VDC±10%
3,3
переменное 24VAC±10%
3,3
переменное 220VAC±10%
0,4
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С, и необходим для прогрева внутреннего пространства ТВК-07-О и подогрева смотрового стекла.
Указанный ток потребления включает в себя ток потребления:

— видеооборудования не более 0,5 А
— инфракрасной подсветки (с опцией «ИК-подсветка») не более 0,25 А

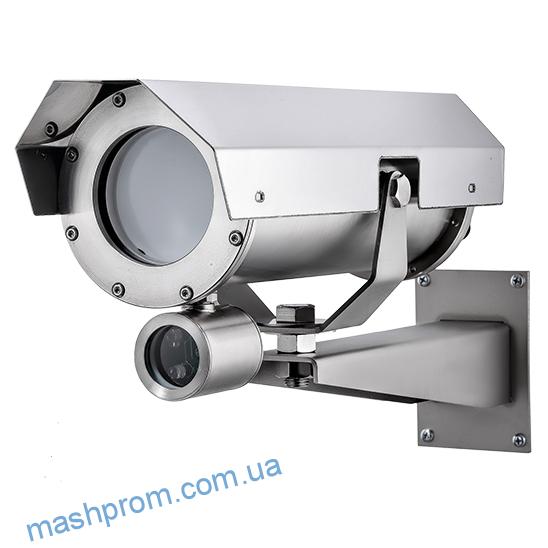

Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
3090120
Дальность подсветки, м*
100
804025
*данные приведены для видеокамеры 1/2,8″ CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON

Характеристики медиаконвертера

Стандарты Ethernet
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3u 100Base-FX Fast Ethernet IEEE802.3x Flow Control and Back Pressure IEEE 802.1Q
Скорость передачи данных10/100 Мбит/c
Способ передачи данныхДуплекс, полудуплекс
Тип используемого оптического кабеляОдноволоконный одномодовый 9/125 мкм
Рабочая длина волныTx1310/Rx1550 нм (WDM)
Тип лазераЛазер Фабри-Перо (FP)
Выходная оптическая мощностьМакс.: -8 дБм; мин.: -14 дБм
Чувствительность-32 дБм
Оптический бюджет18 дБм
Дальность передачидо 20 км
РазъемыМедный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля, simplex)

Паспорт ТВК-07-О
