Трубопровод штрековый напорный ТШ

Трубопровод штрековый напорный ТШ

Предназначен для подачи рабочей жидкости от центральной стационарной насосной станции до исполнительных агрегатов механизированных крепей.

По условному диаметру трубопровод выпускается следующих типоразмеров: ТШ50; ТШ60; ТШ70; ТШ80

Трубопровод штрековый напорный ТШ состоит из труб длиной 6 м. Соединение труб производится резьбовыми соединениями с круглой резьбой по СТ СЭВ 307-76. Данное соединение обеспечивает легкость замены уплотнений (раскручиваются два соседних соединения и трубопровод в месте повреждения уплотнения разъединяется).

Через каждые 250 метров установлены шаровые краны. Количество кранов может меняться в зависимости от требований заказчика. В состав ТШ входят также коллектора и другие элементы для подключения различных гидроагрегатов.

В состав трубопровода, для гашения гидроударов и снижения пульсации в гидросистеме механизированного комплекса рекомендуется применять блоки аккумуляторов емкостью 100 л. Один блок аккумуляторов устанавливается на выходе насосной станции, а второй на входе в механизированную крепь. Таким образом удается избежать забросов давления в гидросистеме механизированной крепи.

Для производства трубопроводов предприятие располагает специальными сварочными и испытательными стендами. Все трубопроводы проходят испытания при давлении до 63 МПа.

Примечание

Преимущество стальных трубопроводов.

Потери давления в рукавах высокого давления почти на 35% выше, чем в высоконапорных стальных трубопроводах того же номинального диаметра. Это объясняется следующими причинами:

1. Коэффициент трения о стенки для стали значительно ниже, чем для резины.

2. При подаче давления, в отличии от рукавов, расширение стальных труб не происходит. Турбулентность и сужение сечения в рукавах высокого давления из-за наличия концевой арматуры. Поперечное сечение стальных трубопроводов, предложенной конструкции, не изменяется.

3. Наличие блоков аккумуляторов позволяет избежать забросов давления в гидросистеме и значительно понизить пульсацию в гидросистеме, вызванную работой поршневых насосов.

Потери давления в напорных трубопроводах на 100 метров длины в зависимости от расхода рабочей жидкости и типоразмера:

Расход жидкости, л/мин

ТШ50

ТШ60

ТШ70

ТШ80

180

0,056 МПа

0,018 МПа

0,011 МПа

0,005 МПа

270

0,126 МПа

0,040 МПа

0,025 МПа

0,010 МПа

360

0,224 МПа

0,071 МПа

0,044 МПа

0,019 МПа

Технические характеристики

Рабочее давление35 МПа

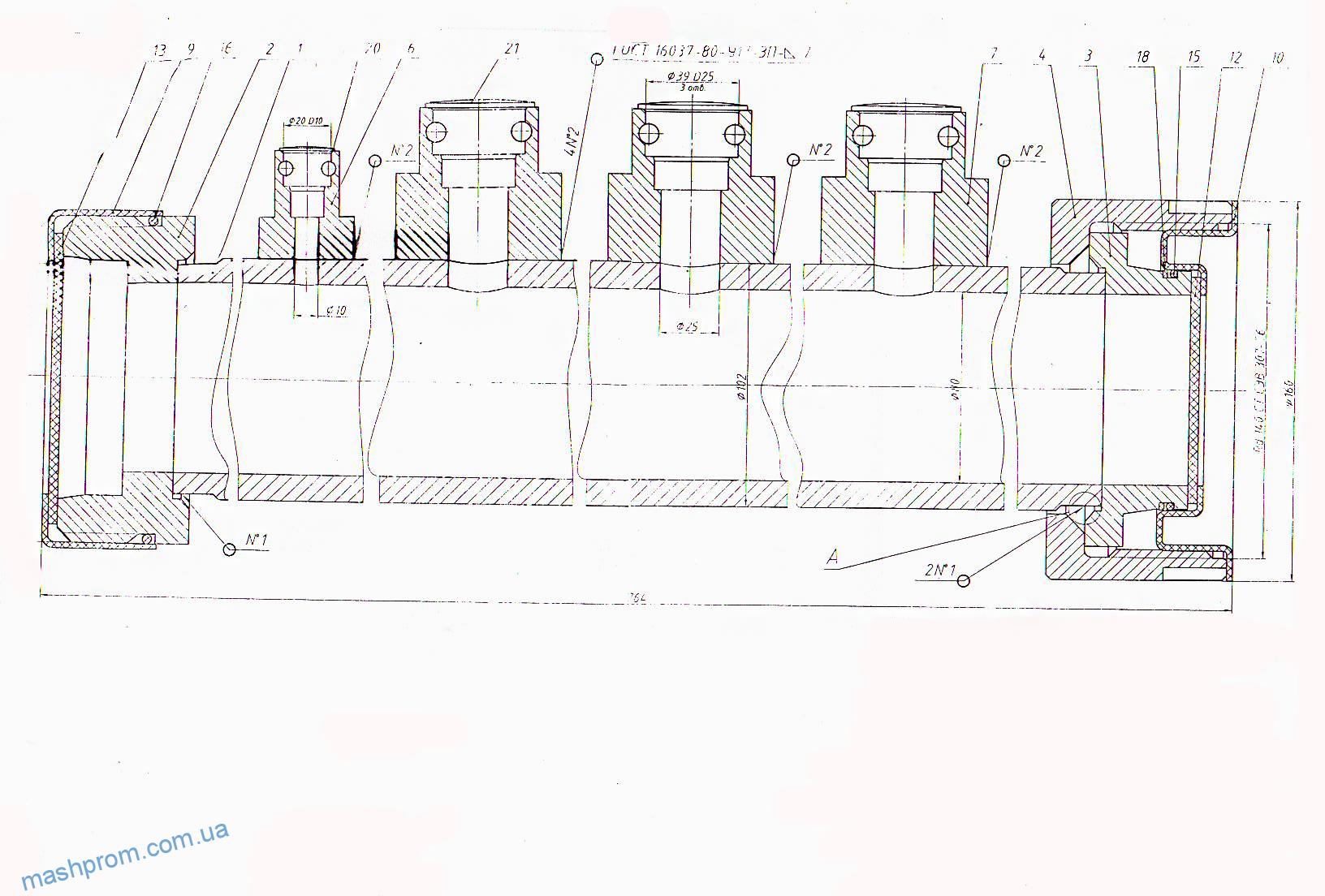

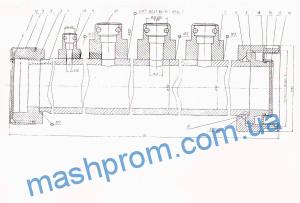

pipeline-TH-drawings-gho
