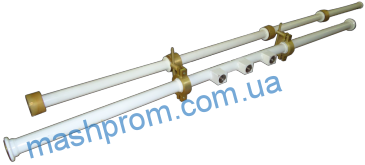

Трубопровод штрековый сливной ТСШ

Трубопровод штрековый сливной ТСШ

По условному диаметру трубопровод выпускается следующих типоразмеров: ТСШ70; ТСШ80; ТСШ100

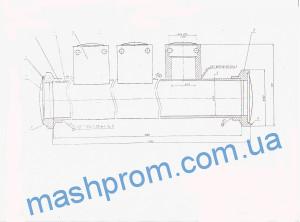

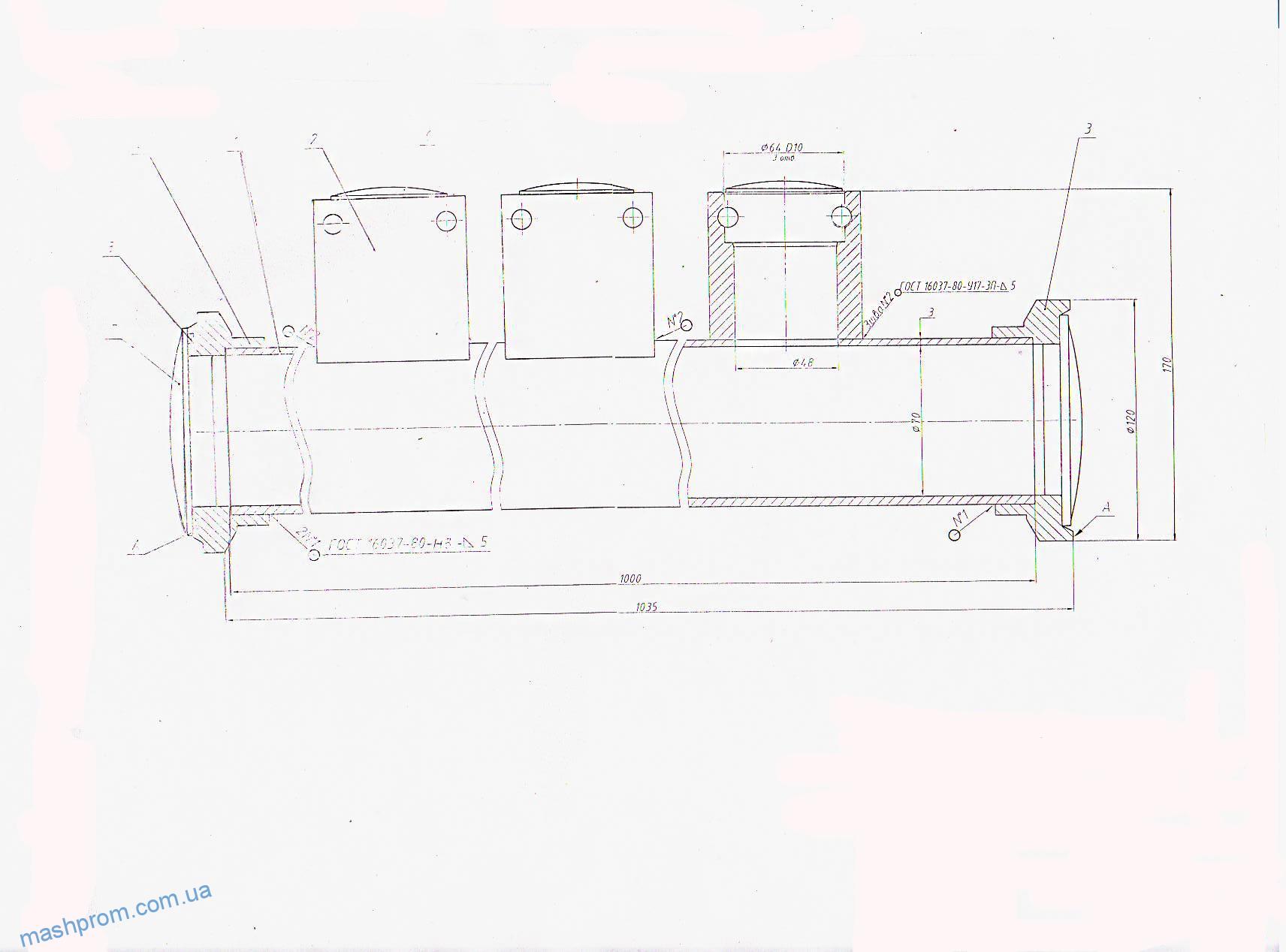

Трубопровод штрековый сливной ТСШ состоит из труб длиной 6 м. Соединение фланцев происходит быстроразъёмным хомутом.

Через каждые 250 метров установлены шаровые краны. Количество кранов может меняться в зависимости от требований заказчика. В состав ТСШ входят также коллектора и другие элементы для подключения различных гидроагрегатов.

В состав трубопровода, для гашения гидроударов и снижения пульсации в гидросистеме механизированного комплекса рекомендуется применять блоки аккумуляторов емкостью 100 л. Один блок аккумуляторов устанавливается на выходе насосной станции, а второй на входе в механизированную крепь. Таким образом удается избежать забросов давления в гидросистеме механизированной крепи.

Для производства трубопроводов предприятие располагает специальными сварочными и испытательными стендами. Все трубопроводы проходят испытания при давлении до 63 МПа.

Примечание

Преимущество стальных трубопроводов.

Потери давления в рукавах высокого давления почти на 35% выше, чем в высоконапорных стальных трубопроводах того же номинального диаметра. Это объясняется следующими причинами:

1. Коэффициент трения о стенки для стали значительно ниже, чем для резины.

2. При подаче давления, в отличии от рукавов, расширение стальных труб не происходит. Турбулентность и сужение сечения в рукавах высокого давления из-за наличия концевой арматуры. Поперечное сечение стальных трубопроводов, предложенной конструкции, не изменяется.

3. Наличие блоков аккумуляторов позволяет избежать забросов давления в гидросистеме и значительно понизить пульсацию в гидросистеме, вызванную работой поршневых насосов.

Потери давления в сливных трубопроводах на 100 метров длины в зависимости от расхода рабочей жидкости и типоразмера:

Расход жидкости, л/мин

ТСШ70

ТСШ80

ТСШ100

240

0,019 МПа

0,01 МПа

0,003 МПа

360

0,042 МПа

0,02 МПа

0,008 МПа

540

0,094 МПа

0,04 МПа

0,015 МПа

Технические характеристики

Рабочее давление4 МПа
