Эталонные (образцовые) термометры сопротивления ТСПВ-1, ТСПВ-2, ПТСВ-1, ПТСВ-2, ПТСВ-3, ПТСВ-4, ПТСВ-5

Эталонные (образцовые) термометры сопротивления ТСПВ-1, ТСПВ-2, ПТСВ-1, ПТСВ-2, ПТСВ-3, ПТСВ-4, ПТСВ-5

Термометры сопротивления платиновые вибропрочные ТСПВ

Назначение

  • Измерение температуры.
  • Поверка и калибровка термометров сопротивления (ТС).
  • Поверка и калибровка термоэлектрических преобразователей (ТП).

Свойства

  • Вибропрочное исполнение.
  • Корпус из нержавеющей стали.
  • 4-х проводная схема подключения.

Термометр сопротивления платиновый вибропрочный ТСПВ предназначен для точных измерений температуры, в том числе при проведении поверочных и калибровочных работ.

Термометр соответствует требованиям, предъявляемым к эталонам 3-го разряда по ГОСТ 8.558-2009.

Для прецизионных измерений температуры совместно с термометрами сопротивления ТСПВ рекомендуется использовать: многоканальные прецизионные измерители температуры МИТ 8.15, МИТ 8.10(М,М1), МИТ 8.03; двухканальный прецизионный измеритель температуры МИТ 2.05(М).

Термометры выпускаются в вибропрочном исполнении.

Технические характеристики

Тип термометраТСПВ-1ТСПВ-2
Диапазон измеряемых температур, °С-80…+200-80…+300
Номинальное сопротивление, RTT, Ом100
Разряд по ГОСТ 8.558-20093
Предел допускаемой погрешности, °С0,02+0,00005·|t|*
Длина монтажной части, мм320; 450
Диаметр монтажной части, мм6
Время термической реакции, с, не более40
Измерительный ток, мА1
Тип разъёмаMiniDIN-6

*t — измеряемая температура, °С.

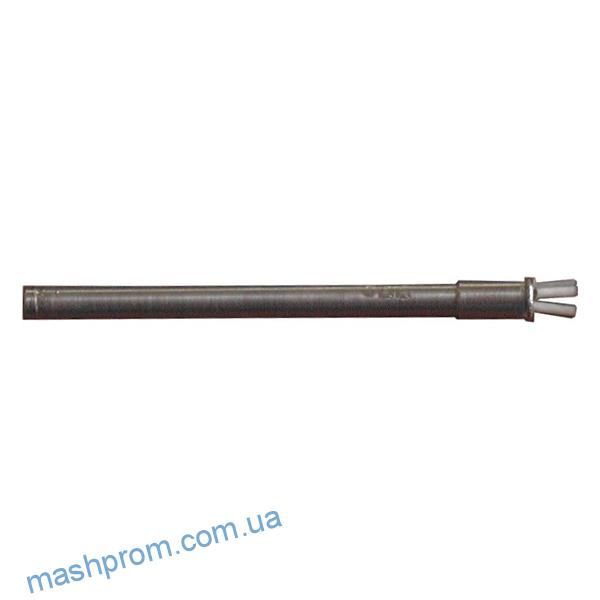

ptsv-2

Платиновые термометры сопротивления эталонные вибропрочные серии ПТСВ

Назначение

  • Измерение температуры.
  • Поверка и калибровка термометров сопротивления (ТС).
  • Поверка и калибровка термоэлектрических преобразователей (ТП).

Свойства

  • Вибропрочное исполнение.
  • Корпус из нержавеющей стали.
  • 4-х проводная схема подключения.

Платиновые термометры сопротивления эталонные вибропрочные серии ПТСВ предназначены для поверки средств измерений температуры в соответствии с Государственной поверочной схемой для средств измерения температуры (ГОСТ 8.558-93) и для использования в качестве средства измерения температуры повышенной точности в различных отраслях промышленности и при проведении научных исследований.

Зависимость абсолютной погрешности ПТСВ от температуры и разряда
Температура, °СПогрешность, °С
2-й разряд3-й разряд
-2000.040.05
-500.020.025
0.01000 (тройная точка воды)0.010.02
29.76460 (точка плавления галлия)0.010.02
156.5985 (точка затвердевания индия)0.020.03
231.9280 (точка затвердевания олова)0.020.04
419.5270 (точка затвердевания цинка)0.020.04
5000.030.07

Технические характеристики

Тип термометраПТСВ-1ПТСВ-2ПТСВ-3ПТСВ-4ПТСВ-5
Диапазон измеряемых температур, °С-50… +450-200… +200-50… +500-50… +232-50… +250
Разряд по ГОСТ 8.558-9323323
Длина монтажной части, мм55060550550550
Диаметр монтажной части, мм66666
Номинальный измерительный ток, мА11111
Показатель тепловой инерции, с4010404040
Тип разъёмаMiniDIN-6
