Кожухи зубчатой передачи для тепловозов марок ТЭП-70, 2ТЭ10, ЧМЭ3

Кожухи зубчатой передачи для тепловозов марок ТЭП-70, 2ТЭ10, ЧМЭ3

Кожухи зубчатой передачи устанавливаются на колесно-моторный блок тепловозов типов ТЭП-70, 2ТЭ10, ЧМЭ3, предназначены для сохранения смазывающей жидкости шестерней.
Применение современных композитных материалов препятствует расслаиванию кожухов, приводит к увеличению физико-механических свойств до уровня аналогичных изделий из металла (модуль упругости составляет 10,1 ГПа) при значительном снижении веса.

Преимущества перед металлическими аналогами:

– удобство при установке
– цельнолитые бобышки
– отсутствие деформации и перекоса в посадочных диаметрах
– взаимозаменяемость нижней части кожуха
– увеличение влагостойкости и вибростойкости
– уменьшение влагопоглощаемости
– диапазон рабочих температур, °С: от -50 до + 80

Кожухи зубчатой передачи для тепловозов марок ТЭП-70, 2ТЭ10, ЧМЭ3

     Кожух для тепловоза ТЭП-70 и их модификаций

Чертеж Код СК-МТР
ПЦ.023.001СБ 318 715 1263

2

     Кожух для тепловоза 2ТЭ10 и их модификаций

Чертеж Код СК-МТР
ПЦ.30.59.004 (двигатель 118А) 318 730 3359
ПЦ.30.59.050 (двигатель 118Б) 318 730 3360

3

    Кожух для тепловоза ЧМЭ3 и их модификаций

Чертеж Код СК-МТР
ПЦ.501.119СБ 318 717 0799

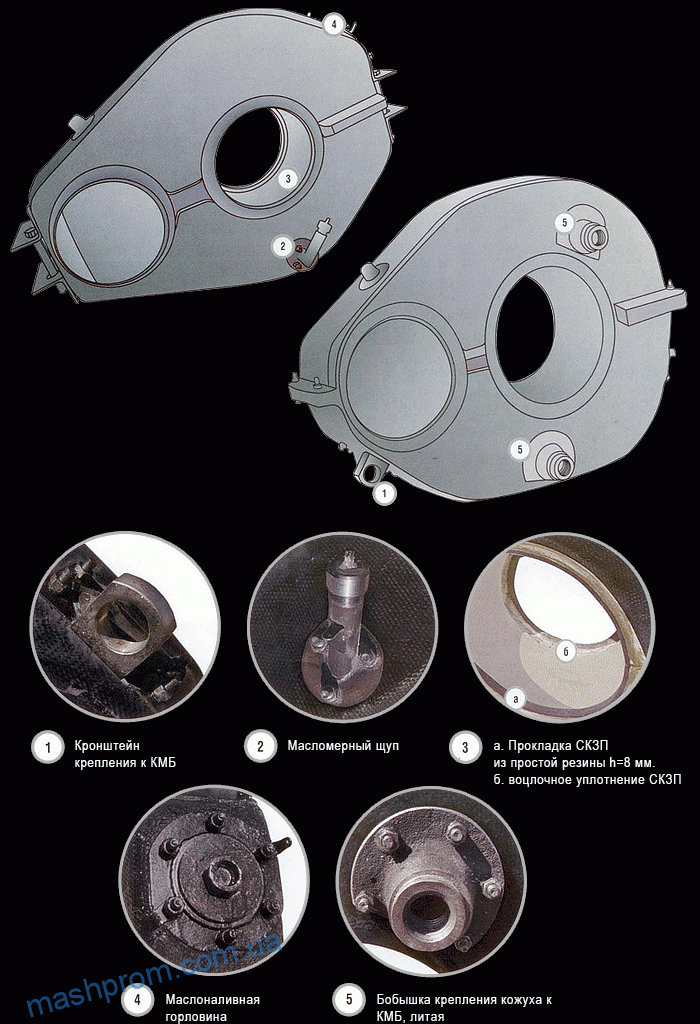

 Конструктивные особенности кожухов
