Устройства контроля конвейера УКК «Адрес» и УКК «Адрес»-RS485 — предназначены для сигнализации, отключения и блокировки электропривода в случае возникновения аварийной ситуации при получении сигнала от датчиков, обеспечивающих безаварийную работу конвейерного транспорта.

Устройства контроля конвейера УКК «Адрес»

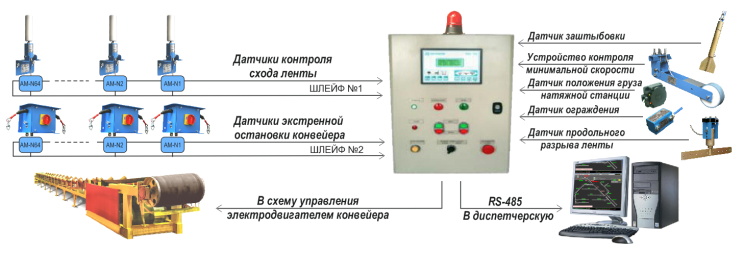

Устройство обеспечивает:
1. Подключение шлейфа контактов датчиков контроля схода ленты с возможностью определения адреса сработавшего (опция возможна при использовании адресных модулей серии АМ-УКК «Адрес»):
— до 64-х датчиков типа ДКСЛ-Н-03, ДКСЛ-В-03;
— до 32-х датчиков типа ДКСЛ-Н-22, ДКСЛ-В-22;
2. Подключение шлейфа контактов до 64-х датчиков экстренной остановки конвейера серии ДЭК-М, с возможностью определения адреса сработавшего (опция возможна при использовании адресных модулей серии АМ-УКК «Адрес»):
3. Подключение до 5-и дискретных датчиков, с возможностью определением адреса сработавшего, следующих типов:
— датчиков контроля забивки (заштыбовки) перегрузочных течек: ДЗГ-…, ДЗИ-43Р-…, ДЗЕ-I7-43Р-…, ДЗЕ-Е8-43Р-…, ДЗУ-32Р-…, СУ-И-43Р-…;
— датчиков и устройств контроля минимальной скорости серий: ДКМС-43Р-…, УКМС-43Р-… ;
— датчиков контроля продольного разрыва ленты серии ДКПР-43Р-… ;
— датчиков контроля положения грузов натяжной станции серии ДКПГ-43Р-… ;
— датчиков контроля ограждения серии ДОГ 123-10-… ;
4. Отключение и блокировку (до устранения неисправности и нажатия оператором кнопки «рестарт») реле управления электроприводом конвейера, при получении сигнала от одного или нескольких датчиков, подключенных к устройству – режим «Авария»;
5. Дистанционное управление кнопкой «Рестарт»;
6. Подключение к группе переключающих контактов реле для обеспечения сигнализации;
7. Подключение к 4-м группам контактов пускателя (3 пары НО, 1 пара НЗ), для управления электроприводом конвейера;
8. Визуализацию состояния подключенных конечных датчиков с отображением информации на жидкокристаллическом дисплее;
9. Звуковую сигнализацию в режиме «Авария», с возможностью отключения;
10. Световую сигнализацию в режиме «Авария» (световая колонна красного цвета);
11. Механическое отключение цепи управления электроприводом конвейера кнопкой «Гриб», с фиксацией положения;
12. Передачу данных на верхний уровень о состоянии подключенных датчиков и устройств по физическому каналу связи с использованием интерфейса RS-485 (опция доступна для устройства серии УКК «Адрес» — RS-485).



Технические характеристикиУКК «Адрес»
УКК «Адрес» — RS-485
Напряжение питания, В85…264 АС / 120 В…370В DC
Тип выходного устройства /количество групп контактовреле / 1C/O   —    пускатель / 3 NO + 1 NC
Максимальный ток / напряжение цепи контактов реле5А / 250В AC — 24B DC
Максимальный ток / напряжение цепи контактов пускателя20А / 250АС — 250 DС
Количество дискретных входов («сухой контакт» NC или со структкрой PNP NC)5
Количество контролируемых шлейфов ДКСЛ, ДЭК-М2
Максимальное количество датчиков подключаемых в 1 шле.(«сухой контакт»NC)64
Напряжение питания шлейфа и дискретных входов, В24В DC±3%
Визуализация состояния датчиков и устройствЖК индикатор 4 строки по 20 символов
Интерфейс канала связи с верхним уровнем ( для УКК «Адрес» — RS-485)RS-485
Световая / звуковая сигнализация состояния «Авария»Есть
Диапазон рабочих температур, °С-15°…+65°C
Степень защиты по ГОСТ 14254-96IP54
Габаритные размеры, мм120х400х500
Масса, кг12



Пример обозначения устройства контроля конвейера УКК «Адрес» в документации и заказах:
УКК «Адрес» — RS-458
где  RS-458 — тип интерфейса передачи данных (данный тип устройства комплектуется адапетром  USB — RS485 и програмным обеспечением);
— Без обозначения — связь с верхним уровнем для передачи данных отсутствует;

Адресный модуль АМ-УКК «Адрес» — предназначен для определения адреса сработавшего датчика в шлейфах №1 (контроля схода ленты) и №2 (экстренной остановки) подключенных к устройству УКК «Адрес» .
Номер модуля является его индивидуальным адресом, программируется и маркируется на корпусе производителем. Модули одного и того же порядкового номера идинтичны, взаимозаменяемы и могут быть использованы для подключения к любому из шлейфов в удобной для эксплуатации последовательности.



Устройства контроля конвейера УКК «Адрес»
Адресный модуль АМ-УКК «Адрес»
     Технические
характеристики
АМ-УКК «Адрес»
Количество в шлейфе, не более64
Потребление в активном режиме, не более150 мА
Потребление в режиме ожидания, не более2 мА
Время определения адреса, не более1 с
Габаритные размеры корпуса15х30х45
Масса, не более85 гр



Дополнительное оборудование

Устройства контроля конвейера УКК «Адрес»Клипса АМ-УКК «Адрес» — предназначена для установки адресного модуля на динрейке



Пример обозначения адресных модулей и клипсы в документации и заказах:
Клипса АМ-УКК «Адрес»
Адресный модуль АМ-УКК «Адрес», №1-№47

где  №1-№47 -Индивидуальные номера (адреса) необходимых модулей — с 1 по 47 (общее кол-во 47 шт.)
