ЦВ 9257 Преобразователи измерительные цифровые напряжения постоянного тока

ЦВ 9257 Преобразователи измерительные цифровые напряжения постоянного тока

Предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве, передачи результатов измерения на ПЭВМ с использованием портаRS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для непосредственного включения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Диапазон измерения преобразуемого входного сигнала, ВДиапазон изменения выходного аналогового сигнала, мАСопротивление нагрузки, кОм
0-1
0-5
0-10
0-60
0-100
0-150
0-250
0-400
0-500
0–5.00–3.0
0–20.00–0.5
4.0–20.00–0.5
±1
±5
±10
±60
±100
±150
±250
±400
±500
0–2.5–5.00–3.0
±5.00–3.0
4.0–12.0–20.00–0.5
0–10.0–20.00–0.5
Цвет индикаторов (без указания в заказе — зелёный):зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %±0.5
Допускаемый ток, коммутируемый каждым реле, А0.3
Допускаемое напряжение, коммутируемое каждым реле, В250
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от:
— измерительной цепи с номинальными значениями входного сигнала 1, 5, 10 В, не более, В·А0.02
— измерительной цепи с номинальными значениями входного сигнала 60 В, не более, В·А0.10
— измерительной цепи с номинальными значениями входного сигнала 100 В, не более, В·А0.15
— измерительной цепи с номинальными значениями входного сигнала 150 В, не более, В·А0.20
— измерительной цепи с номинальными значениями входного сигнала 250 В, не более, В·А0.35
— измерительной цепи с номинальными значениями входного сигнала 400 и 500 В, не более, В·А0.70
— источника питания, не более, В·А6.0
Габаритные размеры:
— для ЦВ 9257Е, мм98х98×138
— для ЦВ 9257Р, мм120х120х138
Масса не более, кг1.0
Диапазон рабочих температур, °Cот -40 до +50

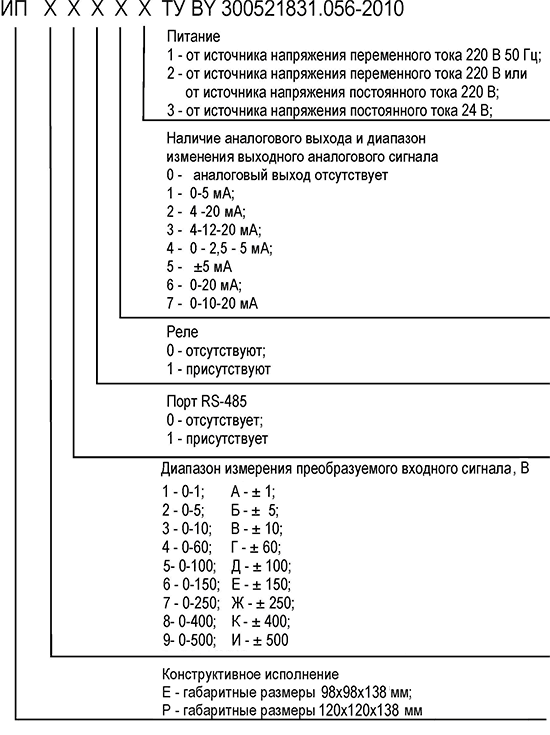

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

Преобразователи измерительные цифровые напряжения постоянного тока

Пример записи при заказе измерительного преобразователя ЦВ 9257Е, с диапазоном измерения преобразуемого входного сигнала от минус 250 до плюс 250 В, с портом RS-485, без реле, с диапазоном изменения выходного аналогового сигнала 4–12–20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В:

ЦВ 9257Е Ж 1 0 3 2; -25шт.

Габаритные, установочные размеры и схемы подключения

Руководство эксплуатации

Методика поверки
