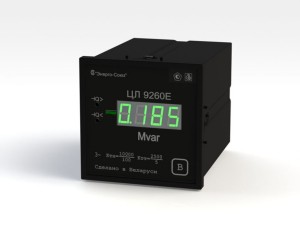

ЦЛ 9260 Преобразователи измерительные цифровые реативной мощности трехфазного тока

ЦЛ 9260 Преобразователи измерительные цифровые реативной мощности трехфазного тока

Предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: измерительные преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики.

Предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей.

Параметры преобразуемого входного сигнала
Ток IA = IC, АНапряжение UAB, UBC, UCA, Вsin φЧастота, Гц
Диапазон преобр.Номин. значение, IнДиапазон преобр.Номин. значение, UлнДиапазон измененияНомин. значение
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
0.5
1.0
2.5
5.0
0 – 120
0 – 264
0 – 456
100
220
380
плюс 1-0-минус 1-0-плюс 1
(0-плюс 1-0-минус 1-0)
плюс 1
и
минус 1
45 – 55
80 – 120100
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.
Диапазон изменения выходного аналогового сигнала, мАДиапазон сопротивления нагрузки, кОмДиапазон изменения коэффициента мощности sin φ
±5.00 — 3.0плюс 1-0-минус 1-0-плюс 1
0 — 2.5 — 5.00 — 3.0
4.0 — 12.0 — 20.00 — 0.5
0 — 5.00 — 3.0плюс 1-0
4.0 — 20.00 — 0.5
Цвет индикаторов (без указания в заказе — зелёный):зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %±0.5
Допускаемый ток, коммутируемый каждым реле, А0.3
Допускаемое напряжение, коммутируемое каждым реле, В250
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
— от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
— измерительной цепи, не более, В·А6.0
— источника питания, не более, В·А6.0
Габаритные размеры:
— для ЦЛ 9260Е, мм98x98x138
— для ЦЛ 9260Р, мм120х120х138
Масса не более, кг1.0
Диапазон рабочих температур, °Cот -40 до +50

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, шестиразрядный цифровой код, определяющий диапазон преобразования входного тока, диапазон преобразования входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.

При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

ЦЛ 9260 Преобразователи измерительные цифровые реативной мощности трехфазного тока

Пример записи при заказе измерительных преобразователей ЦЛ 9260Р, с диапазоном преобразования входного тока 0 – 5.0 А, с диапазоном преобразования входного напряжения 0 – 120 В, с выходом RS-485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, предназначенного для включения через измерительный трансформатор тока с коэффициентом трансформации 300/5 А и измерительный трансформатор напряжения с коэффициентом трансформации 10000/100 В:

ЦЛ 9260Р 4 1 1 0 2 2; 300/5А; 10000/100В; -25шт.

Габаритные, установочные размеры и схемы подключения

Руководство эксплуатации

Методика поверки
