Штуцеры 5111, 5112, 5113, 5114, 5121, 5122, 5131

Штуцеры 5111, 5112, 5113, 5114, 5121, 5122, 5131

ТУ 3184-016-10785350-2007

Применяются для надежного соединения труб с тормозной арматурой, тормозными приборами и труб между собой без
нарезания резьбы на трубах для пассажирского вагона.
Применение безрезьбовых соединений труб снижает затраты на ремонт, повышает надежность и
герметичность соединений воздухопровода, упрощает их обслуживание.
Эластичный материал, применяемый в качестве уплотнений, компенсирует неровности на
поверхности труб, а также компенсирует негативное влияние вибрационных и ударных нагрузок во
время движения поезда.

  • 6 лет гарантии
  • легкая сборка, не требующая подгонки длины труб и нарезания на них резьбы
  • не требуется специальный инструмент и высокая квалификация персонала
  • низкие затраты на обслуживание
  • минимизация напряжений, возникающих при монтаже и эксплуатации, приводящих к излому подводящей трубы
  • высокая надежность соединения
ПараметрыУсловный номер
5111511251135114512151225131
Присоединительная резьба (размеры)G1½-ВG ¾ — BG1¼-BG1-ВG ¾ — BG1-В
Наружн. диаметр присоединяемых труб, мм2227342734
Условный проход, мм1520252025
Масса не более, кг0,70,91,21,40,91,10,7
Габаритные размеры, мм99х47,3111х53,1119х63,5120х63,5111х53,1120х63,581х63,5
Размер под ключ, мм4146554655
Момент затяжки накидных гаек соединений безрезьбовых, Н∙м100±15150±15160±15150±15160±15
Максимальное рабочее давление, МПа (кгс/см²)1,0 (10)
Интервал рабочих температур, °С±60
Гарант. срок хранения/эксплуатации, лет6/6
Назначенный срок службы, лет28
51111_full51112_full
Сборочный чертёж штуцера 5111
51121_full51122_full

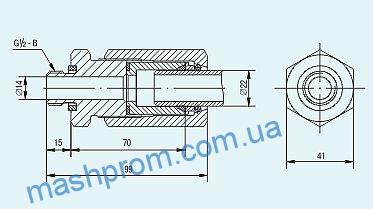

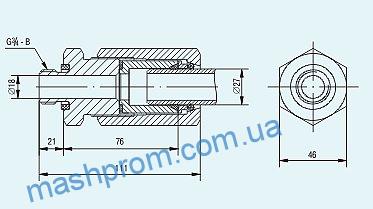

Сборочный чертёж штуцера 5112
51131_full51132_full
Сборочный чертёж штуцера 5113
51141_full51142_full

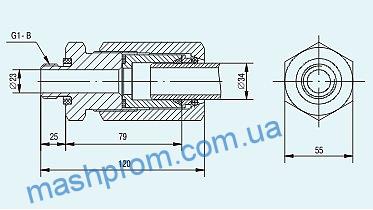

Сборочный чертёж штуцера 5114
Штуцеры 5111, 5112, 5113, 5114, 5121, 5122, 513151212_full

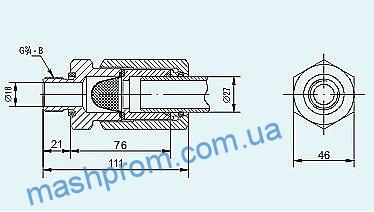

Сборочный чертёж штуцера 5121
51221_full51223_full

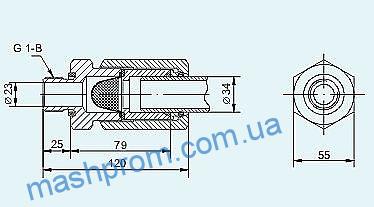

Сборочный чертёж штуцера 5122
51311_full51312_full

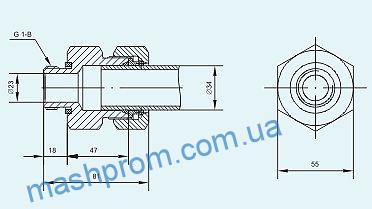

Сборочный чертёж штуцера 5131
