Щиты этажные ЩР

Щиты этажные ЩР

Предназначены для установки на лестничных площадках жилых многоквартирных домов, в которых учёт, распределение электроэнергии (счётчики, автоматические выключатели и устройства, обеспечивающие защиту от коротких замыканий и поражения людей электрическим током) перенесены в квартиры.

Щиты типа ЩР по конструкции аналогичны этажным учётно-распределительным щитам типов ЩЭР, ЩУР, выпускаемым промышленностью, за исключением отсутствия счётчиков электрической энергии и связанного с этим уменьшения габаритных размеров.

Щиты выпускаются 4-х исполнений по количеству квартир на этаже (2,3,4 и 6). Ввод электроэнергии в квартиры осуществляется через двухполюсные автоматические выключатели типа ВМ40 на номинальный ток от 25 — 40 А в зависимости от заказа.

Щиты предназначены для установки в нишу.

Материал корпуса — сталь с лакокрасочным покрытием.

По заказу потребителю комплектно со щитами типа ЩР могут быть поставлены квартирные щитки в пластмассовом корпусе типа ЩК2, ЩКНЗ или в металлическом корпусе типа ЩКУ со счётчиками или без них и аппаратами защиты: автоматическими выключателями ВМ40 на номинальный ток 16 … 63А и выключателями, управляемыми дифф. током типа УЗО-Д40 на номинальный ток 16 … 50А и уставкой по току утечки 10 или 30мА.

Соответствуют требованиям ГОСТ Р 51628, ГОСТ Р 51321.1 (МЭК 60439-1-92), ТУ 3434-002-95246270-2006.

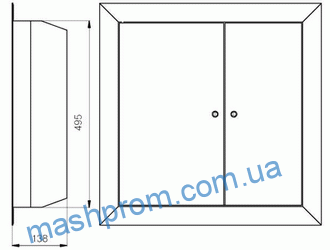

Габаритные и установочные размеры щитов ЩР

442_0

Размеры ниши для установки щита типа ЩР

443_1

Схемы принципиальные электрические щитов типа ЩР

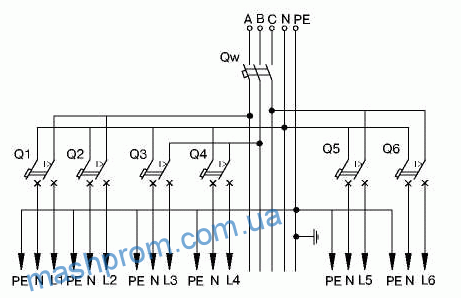

ЩР-62510, ЩР-64010

1260_10

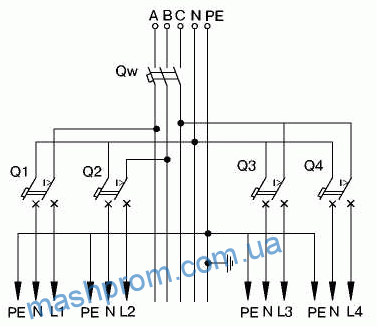

ЩР-42510, ЩР-44010

1250_0

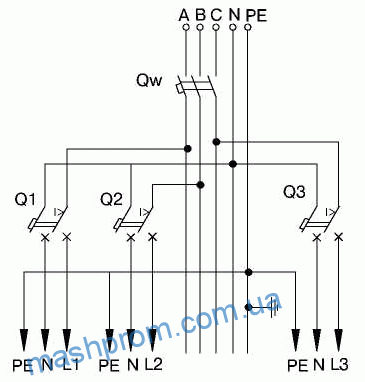

ЩР-32510, ЩР-34010

1254_4

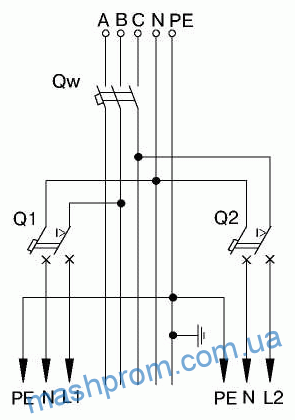

ЩР-22510, ЩР-24010

1259_9

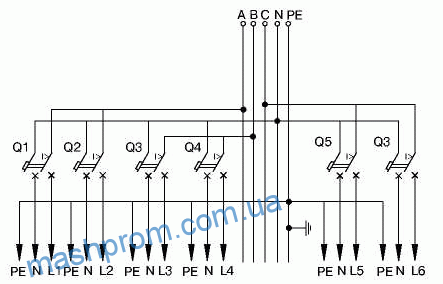

ЩР-62500, ЩР-64000

1251_1

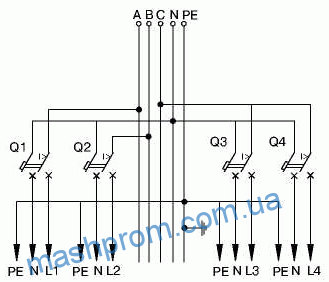

ЩР-42500, ЩР-44000

1253_3

ЩР-32500, ЩР-34000

1256_6

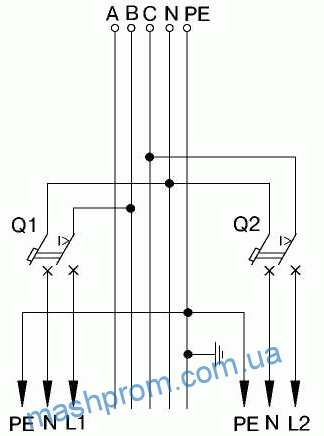

ЩР-22500, ЩР-24000

1252_2

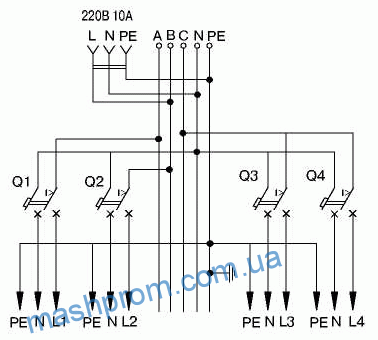

ЩР-42501, ЩР-44001

1255_5

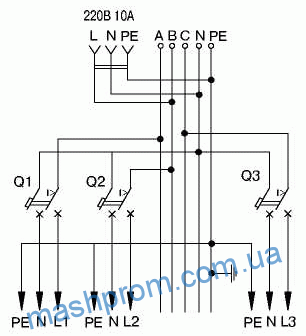

ЩР-32501, ЩР-34001

1258_8

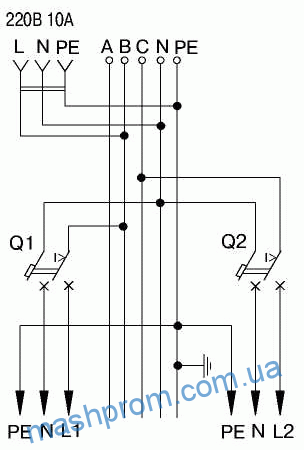

ЩР-22501, ЩР-24001

1257_7

Типоисполнения, номинальные токи щитов, номинальные токи автоматических выключателей и устройств защитного отключения

Обозначение типоисполнения щитаКоличество квартир на этаже, шт.Количество автоматических выключателей ВМ402NС, штНаличие вводного выключателя ВP13
Iн -100 А
Наличие розетки РА10-502Д Iн-10АМасса, кг, не более
Iн=40АIн=25А
ЩР-640006611,2
ЩР-64010+13,0
ЩР-62500611,2
ЩР-62510+13,0
ЩР-440004410,7
ЩР-44001+
ЩР-44010+12,5
ЩР-42500410,7
ЩР-42501+
ЩР-42510+12,5
ЩР-340003310,4
ЩР-34001+
ЩР-34010+12,2
ЩР-32500310,4
ЩР-32501+
ЩР-32510+12,2
ЩР-240002210,2
ЩР-24001+
ЩР-24010+12,0
ЩР-22500210,2
ЩР-22501+
ЩР-22510+12,0
