Кабельный ввод АВКВ.2

Кабельный ввод АВКВ.2
Маркировка взрывозащитыExeIIU
Сертификат соответствияТС RU C-RU.ГБ.06.В.00104
Срок действия сертификатадо 20.10.2018г.
Степень защитыIP66
Классы взрывоопасных зонВ-1а, В-1г
Категории взрывоопасных смесейIIA, IIB, IIC
Температура окружающей среды-60 +60 °C
Срок эксплуатации20 лет
Климатическое исполнениеУХЛ 1

   Кабельный ввод используется со всеми типами небронированного кабеля и кабеля с сетчатой оплеткой (в случае, когда уплотнение осуществляется по внешней оболочке кабеля, а металлическая оплетка заземляется внутри оборудования). Обеспечивает взрывозащищенное уплотнение внешней оболочки кабеля и одновременную защиту от воздействия окружающей среды.

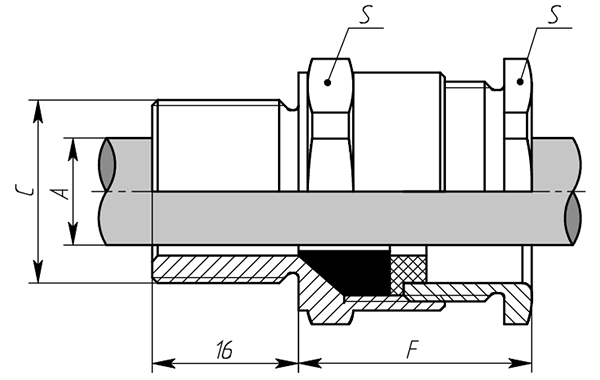

Габаритные и присоединительные размеры:

 Кабельный ввод АВКВ.2

Шифр исполнения кабельного ввода формируется в соответствии со схемой:

АВКВ.Х1.Х2.Х3.Х4, где

— Х1 — модификация ввода по применению

— Х2 — материал и номинальный размер ввода через точку (например Л.18)

— Х3 — тип и размер резьбы

— Х4 — предельные размеры вводимого кабеля

Материал: Л — латунь, ЛН — латунь с покрытием, НС — нержавеющая сталь, С — сталь

Таблица выбора кабельных вводов

Модификация кабельного вводаНоминальный размер вводаТип и размер резьбы «C»Диаметр кабеля  «А»Размер под ключ  «S» Выступ «F»
МетрическаяТрубная цилиндр.Трубная коническая min max
   АВКВ.218M183 924 26
18M201/2″3/4″3924 26
20М201/2″3/4″7 1427 25
25M253/4″1″12 2036 33
32М321726

   Например:   АВКВ.2.Л.18.М20.3-9

* типовой размер. Вводы могут быть изготовлены по индивидуальным спецификациям заказчика.
