Блок управления заградительными огнями «БУЗО-2» ТУ 3434-002-69016606-2011

Блок управления заградительными огнями «БУЗО-2» ТУ 3434-002-69016606-2011

БУЗО-2– это блок защиты и управления электропитанием заградительных огней. Предназначен для автоматического включения/выключения комплекса светового ограждения высотного объекта, в зависимости от условий естественного освещения и принудительного включения, а также осуществляет автоматический ввод и переключение резервной линии электропитания заградительных огней, в случае скачков напряжения или его временного отсутствия на основной линии. Резервная линия вводится от гарантированного источника переменного напряжения 220в, 50 Гц. БУЗО-2 оснащен импульсным блоком питания, который выпрямляет переменный ток и обеспечивает постоянное напряжение 24В выходной линии.

«БУЗО-2» изготовлен в специальном электромонтажном боксе из ABS-пластика с высокими электрическими и механическими эксплуатационными характеристиками. Блок управления световым ограждением устанавливается наружно, непосредственно  на высотных объектах. «БУЗО-2» специально спроектирован для управления заградительными огнями серии ЗОМ ТУ 3461-001-69016606-2010 и СДЗО ТУ 3461-003-69016606-2011 независимо от применяемого источника света, и рассчитан на эксплуатацию в сложных климатических условиях и при низком качестве электроэнергии.


 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Корпус пластиковый;
  • Габаритные размеры (A*B*C), мм – 384х319х144;
  • Масса не более 3 кг;
  • Степень защиты устройства IP 65 по ГОСТ 14254-96;
  • Номинальное напряжение питания – однофазное 220В, 50Гц;
  • Выходное напряжение питания – постоянное 24В;
  • Количество входящих цепей—2 , количество исходящих цепей—2;
  • Система защиты от перенапряжения (защита от грозы) класс В+С, с сопротивлением тока утечки не более 0,1 Ом и током разряда 40кА;
  • Максимальный ток разрядника—40кА;
  • Номинальное рабочее напряжение разрядника—275В;
  • Номинальное напряжение изоляции цепей—1.4кВ;
  • Номинальный ожидаемый ток короткого замыкания—20кА;
  • Вид системы заземления TN-C-S;

Электронная система включения огней в сумеречное время с диапазоном выставления уровня яркости 5 – 10000 Люкс с выносным датчиком освещённости в климатическом исполнении IP65.


УСЛОВИЯ ЭКСПЛУАТАЦИИ

«БУЗО-2» предназначен для наружной установки и эксплуатации непосредственно на высотных сооружениях при температуре окружающего воздуха от -50 до +50º С, и относительной влажности до 80% при температуре 25º С, на высоте не более 2000м над уровнем моря, при отсутствии в окружающей среде агрессивных примесей, вызывающих коррозию.

Вид климатического исполнения устройства «БУЗО-2» согласно ГОСТ15150-69—УХЛ 2.1

Эксплуатации в части воздействия механических факторов внешней среды по группе М1 ГОСТ 17516.1-90.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Устройство «БУЗО-2» состоит из блока АВР и блока автоматики и управления и импульсного блока питания.

Блок АВР обеспечивает ввод резервной фазы 220 В и автоматическое переключение на основную фазу в случае восстановления стабильного рабочего напряжения на ней.

Блок автоматики и мониторинга состоит из:

  • Электронная система включения огней в сумеречное время с диапазоном регулирования уровня яркости 5-10 000 Люкс, с выносным датчиком освещённости.
  • Система защиты от перенапряжений (грозозащита) класс В+С, с сопротивлением тока утечки не более 0,1Ом и током разряда 20 кА.
  • Автоматические выключатели для принудительного включения заградительных огней по двум линиям.

Импульсный блок питания выпрямляет переменный ток в постоянный 24В и подает его на выходную линию.

Систему мониторинга состояния каждого заградительного огня с выходом на одну общую линию мониторинга.



Принцип работы:

Подключение питающего напряжения 220В производится на клеммные колодки Х1,Х2 расположенные слева от блока автоматики. При этом блок АВР анализирует напряжение основной питающей фазы и подаёт его на систему управления. В случае скачков или отсутствия напряжения основной фазы, АВР срабатывает и автоматически переключает систему на резервную фазу. При восстановлении напряжения система переключается на основную фазу.

На борту БУЗО-2 размещен импульсный блок питания, он выпрямляет переменный ток в постоянный 24В и подает его на выходную линию.  Максимальное число огней включенных на две линии – 12 шт.

Внешний датчик освещённости при изменении яркости естественного освещения подаёт команду на включение питания заградительных огней. Чувствительность реле регулируется в диапазоне 5-10 000 Люкс, также в реле предусмотрена 30 секундная задержка срабатывания во избежание случайных кратковременных отключений.

На передней панели  «БУЗО-2» присутствует выключатель «Питание», который включает или отключает входное питающее напряжение, а также выключатель ручного режима работы, который позволяет включать заградительные огни принудительно (независимо от команды светочувствительного реле). Также в нижнем окне размещен индикатор работы ИБП (DC ok – зеленая индикация соответствует нормальному режиму работы).

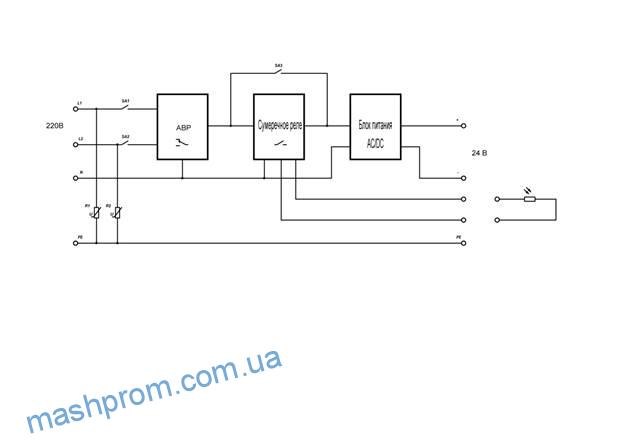

Схема электрическая принципиальная


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие изготовитель гарантирует безотказную работу изделия при соблюдении правил эксплуатации, транспортировки и хранения на протяжении 12 месяцев с даты ввода в эксплуатацию.

Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправностей, ведущих к выходу из строя изделия ранее гарантийного срока.

Скачать руководство по эксплуатации Блока управления заградительными огнями «БУЗО-2» ТУ 3434-002-69016606-2011
