Клапаны электромагнитные ВН1½В-0,2П, ВН2В-0,2П трехпозиционные муфтовые для низкого давления — это серия электромеханических устройств, которые предназначены для дистанционного управления (т.е. открытия или перекрытия) потоком рабочей среды. Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
Технические характеристики
Частота включений, час-1 — 1000.
Номинальная мощность электромагнитной катушки в нагретом состоянии — 25 Вт.
Потребляемый ток:
- для исполнения 220 В — 150 мА;
- для исполнения 110 В — 300 мА;
- для исполнения 24 В — 1300 мА.
Климатическое исполнение:
- -общепромышленное:
- У2 (от −45 до +40 °С);
- У3.1 (от −30 до +40 °С).
- -взрывозащищенное (Е):
- У2 (от −45 до +40 °С).
Класс защиты — IP65;
для исполнения Е — IP67.
Полный ресурс включений — 1000000.
Материал корпуса — алюминиевые сплавы.
Монтажное положение — любое, за исключением тех случаев, когда электромагнитная катушка располагается ниже продольной оси клапана.
Напряжение питания датчика положения — 10–30 В.
Класс защиты датчика положения — IP68.
Клапан работает в трех режимах:
- максимальный расход (напряжение подано на обе катушки);
- отключено;
- среднее значение расхода (10–60 % расхода; напряжение подано только на верхнюю катушку).
| Наименование клапана | Ду | Диапазон раб. давл., МПа | Размеры, мм | Масса, кг | Коэфф. сопр.* ξ | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | В | Н | А | |||||
| ВН1½В-0,2П(Е) | 40 | 0–0,02 | 162 | 19 | 108 | 407 | 170 | 6,7(9,1) | 10,4 |
| ВН2В-0,2П(Е) | 50 | 0–0,02 | 162 | 19 | 118 | 407 | 170 | 7,2(9,6) | 12,6 |
*Коэффициент сопротивления указан при полностью открытом регуляторе расхода газа.

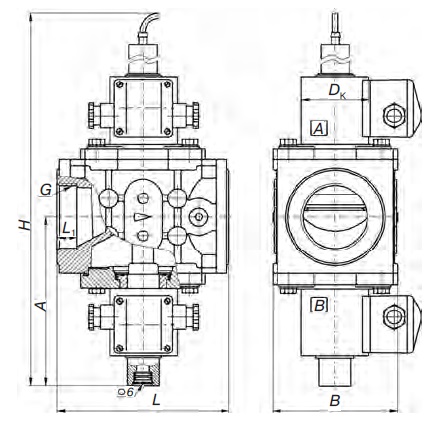

Клапаны трехпозиционные муфтовые на Ду 40, 50 с одним регулятором расход и датчиком положения
