Светильник светодиодный взрывозащищенный серии ВЭЛАН31, 1ExdIICT6

Светильник светодиодный взрывозащищенный серии ВЭЛАН31, 1ExdIICT6

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

  • Возможно использовать для аварийного освещения.
  • Применяя светодиодные лампы освещения вы сокращаете расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
  • Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания. Направленность светового потока позволяет приблизить КПД светильника (общий световой поток лампы к полезному) к 100%, что также сказывается на энергосбережении. Исходя из этого, светильники ВЭЛАН31 являются энергосберегающими.
  • Плафон из поликарбоната пропускает свыше 90% светового потока, практически не поглощая его. Благодаря же особой прочности материала, не требуется установка дополнительной защитной решетки.
  • Малый вес и компактные размеры позволяют устанавливать светильники в труднодоступных местах.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Универсальное крепление на скобе позволяет смонтировать светильник на любой поверхности

Технические характеристики

Маркировка взрывозащиты1ExdIICT6/T5 (Спец. исполнения могут работать одновременно как от постоянного, так и переменного тока 185-250В)
Уровень пылевлагозащитыIP66
Напряжение питания220В, 50Гц
Мощность лампы (суммарная мощность светодиодов)10, 20, 40 или 60Вт
Диаметр подводимого кабеляДля светильников мощностью 10Вт: 6-10мм
Для остальных светильников: 10-14мм
Количество и сечение подсоединяемых жил3х(1-2,5мм2)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0I
Температура эксплуатацииот -60°С до +50°С
Защита от повышенного напряжениявзрывозащищенных светодиодных светильниковОпционально, возможна установка защиты, от превышения напряжения свыше 600В.

Конструкция

Светильники  состоят из алюминиевого корпуса с порошковым покрытием желтого цвета. Защитный светопропускающий элемент из поликарбоната — термостоек, особопрочен, с высокой светопропускающей способностью — фиксируется в обойме из двух алюминиевых колец. Обойма со светопропускающим элементом крепится на корпусом с помощью болтов. Внутри светильника установлен отражатель, блок преобразований, светодиодные источники света и клеммные зажимы. Внутри и снаружи светодиодные лампы освещения оснащены болтами заземления.

Крепление осуществляется с помощью поворотной скобы, которая позвоялет установить светильник на любой поверхности и под любым углом.

Комплектность поставки

Светильники поставляется в комплекте со светодиодными источниками света и кабельным вводом для небронированного кабеля.

Дополнительно заказывается кабельный ввод для бронированного кабеля или трубной проводки:
для мощности 10 Вт — ВК-ВЭЛ-G1/2, для мощности 20, 40 и 60 Вт — ВК-ВЭЛ-G3/4

Источник света

Сверхъяркие светодиоды

Структура условного обозначения

ВЭЛАН 31 – СД.Л.Х1 – Х2 – Х3

ВЭЛАН 31светильник светодиодный взрывозащищенный со светодиодным источником света

СД.Л. – тип применяемой лампы: светодиодная лампа

Х1 – мощность используемой в светильнике лампы (Вт): 10, 20, 40, 60

Х2 — тип крепления: С – на скобе.

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1

ТУ 3461-013-00213569-2009

Пример записи обозначения светильника со светодиодной лампой, мощностью 20Вт, климатического исполнения и категории размещения УХЛ1:
«Светильник ВЭЛАН 31-СД.Л.20-С-УХЛ1»

Фотометрические кривые

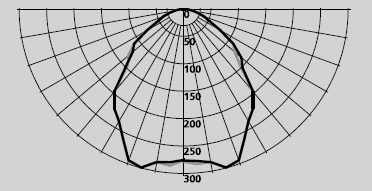

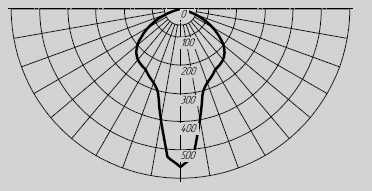

ВЭЛАН31-СД.Л.10-УХЛ1ВЭЛАН31-СД.Л.20-УХЛ1
v-48_02v-48_03
1000lm (аналог лампы накаливания на 100Вт)2000lm (аналог лампы накаливания на 200Вт)

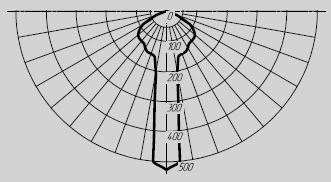

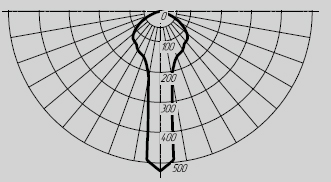

ВЭЛАН31-СД.Л.40-УХЛ1ВЭЛАН31-СД.Л.60-УХЛ1
v-48_04v-48_05
4000lm (аналог лампы накаливания 400Вт)6000lm (аналог лампы накаливания на 600Вт)

Габаритные, монтажные и установочные размеры

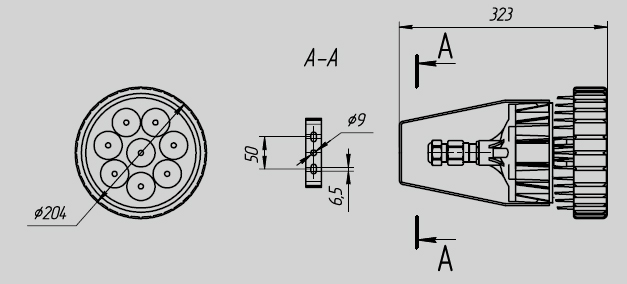

ВЭЛАН 31-СД.Л.10-УХЛ1
v-48_06
Масса 1.3кг

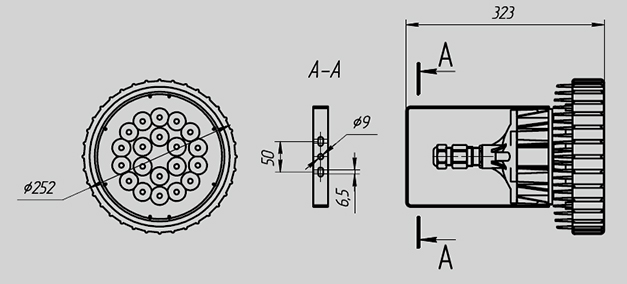

ВЭЛАН 31-СД.Л.20-УХЛ1
v-48_07
Масса 3.0кг

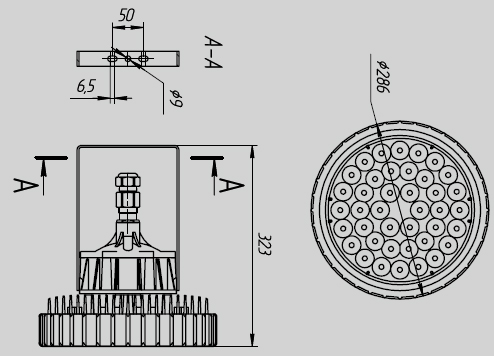

ВЭЛАН 31-СД.Л.40-УХЛ1, ВЭЛАН 31-СД.Л.60-УХЛ1
v-48_08
Масса 4.6кг
