Датчики контроля забивки (заштыбовки) перегрузочных течек, емкостные — ДЗЕ-I71 — оптимально подходят для контроля уровня сыпучих материалов, включающих мелкие и средние фракции. Благодаря сферической поверхности из фторопласта исключено налипание материала, накапливание статического электричества.

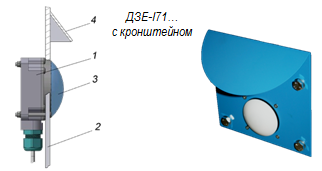

Датчики ДЗЕ (1) устанавливаются в стенку или крышку перегрузочной течки (бункера) (2) на высоту контролируемого уровня, чувствительной поверхностью (3) в сторону появления объекта. Для исключения повреждений падающим материалом рекомендуется защитить датчик козырьком (4). Вход контролируемого материала в зону срабатывания (25 мм) вызывает изменение логического сигнала датчика.
Технические характеристики | ДЗЕ — I71… | |
4-х проводные датчики постоянного напряжения | 2-х проводные датчики переменного/ постоянного напряжения | |
… 43Р … 43N | … 11 … 12 | |
Расстояние срабатывания, мм | 25 | |
Напряжение питания, В | 10 … 30 DC | 20…320 АС / 20…250 DC |
Напряжение коммутации нагрузки, В | — | — |
Максимальный рабочий ток, Imax мА | 250 | 500 |
Остаточный ток, Imax мА | — | ? 5 |
Импульсный ток при t=20мс | — | 3 А, f=1 Гц |
Падение напряжения при Imax, В | ? 2.5 | ? 7.5 |
Диапазон рабочих температур, °С | • высокотемпературные t= -15°…+105°С, в наименовании датчика указывается — ВТ; | |
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается; | ||
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается — НТ; | ||
Степень защиты по ГОСТ 14254-96 | IP67 | |
Подключение с помощю кабеля, L=2м | 4х0,25 мм2 | 3х0,34 мм2 |
при заказе другой длины кабеля, в конце наименования датчика указать количество метров. | ||
Габаритные размеры, мм | 80х80х55 |
Тип контакта датчика и схему подключения смотри на странице «Схемы подключения датчиков»
Датчик ДЗЕ-I71 изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур.
Пример обозначения датчика в документации и заказах:
ДЗЕ-I71-43Р-НТ-3
где I71 — формат датчика — прямоугольный, с габаритными размерами 80х80х55мм;
43 — четырехпроводный датчик с переключающим контактом;
Р — тип транзисторного ключа датчика PNP;
НТ — для работы в условиях пониженных температур;
3 — подключение кабелем, длиной 7 метров.
