Cветодиодные драйверы ИПС IP20: 35-300ТД, 35-300Т, 35-350ТД, 35-350Т

Cветодиодные драйверы ИПС IP20: 35-300ТД, 35-300Т, 35-350ТД, 35-350Т
Узкий корпус «Невидимка» — рекомендуются для использования в миниатюрных светильниках, в том числе промышленных
Идеально для глаз — пульсации светового потока ~0,1%
Оказывает прямое влияние на электробезопасность светильника: гальваническая изоляция и соответствие стандартам по электромагнитной совместимости
Оказывает прямое влияние на повышение энергоэффективности светильника: КПД ~ 90%;
PF ~ 0,98 ;  соответствие стандартам по гармоникам сетевого тока
Условия эксплуатации: — 40°С + 50°С окружающей среды; предельный диапазон эксплуатации от -60°С до +65°С
7 этапов контроля качества при производстве: от подбора высококачественных комплектующих до проверки непрерывной работоспособности в течение 12 часов
Ресурс работы ~ 60 000 часов
Гарантия 3 года (в версии CE 5 лет). Качество подтверждено декларацией Таможенного Союза о соответствии и/или Сертификатом CE
В Базовую версию включено: Корректор мощности + Гальваническая изоляция + Пульсации не более 1% + Соответствие ЭМС в диапазоне от 9 кГц до 30 МГц + Защита от КЗ и ХХ
ВЕРСИЯВИД ИПС
ТИП В IP20

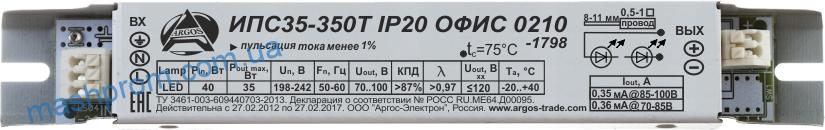

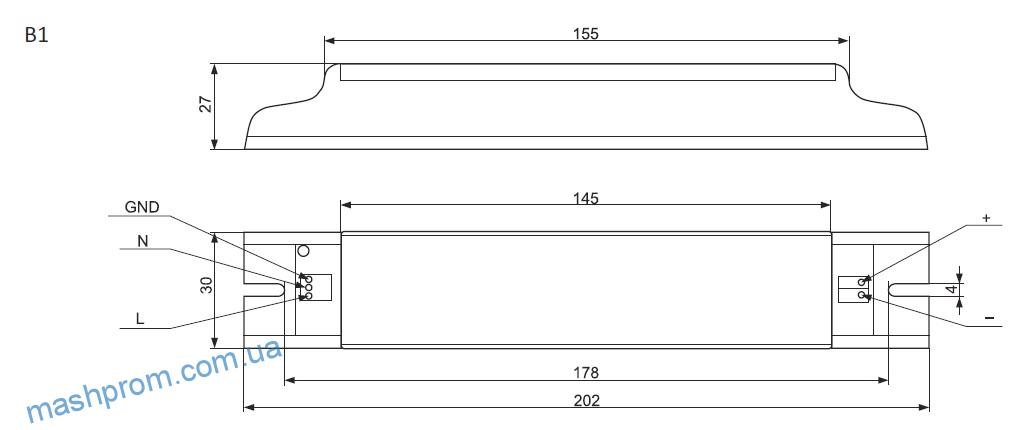

ЧертежФото

B

Cветодиодные драйверы ИПС IP20: 35-300ТД, 35-300Т, 35-350ТД, 35-350Т

Наименование для заказа

Технические характеристики

Модель\СпецификацияИПС35-300ТД (220-300) IP20ИПС35-300Т IP20ИПС35-350ТД (300-390) IP20ИПС35-350Т IP20
Выходные

параметры

Выходной ток0,22-0,30 А ±5% с шагом 10 мА0,30 А ±5%0,3-0,39 А ±5% с шагом 10 мА0,35 А ±5%
Допустимый диапазон выходного напряжения40 В -116 В33 В — 90 В
Пульсации выходного тока<3 мА
Пульсации светового потока светильника<1%
Время включения1,3 с
Максимальная выходная мощность35 Вт
Входные параметрыМаксимально потребляемая мощность с учетом КПД драйвера из сети39 Вт
Напряжение питания176В — 264В АС / 250В — 370 В DC176В — 264В АС / 250В — 370 В DC
Предельный диапазон входных напряжений 1150В — 280В АС / 250В — 394 В DC150В — 280В АС / 250В — 394 В DC
Активный корректор мощностиесть
Частота напряжения питания45 Гц — 65 Гц
Коэффициент мощности 2~ 0,97
КПД 2~ 85%~ 86%
Потребляемый ток0,16 А
Пусковой ток<0,3 А max
Ток утечки<0,7 мА
Электромагнитная совместимость (радиопомехи)Соответствует стандартам: СТБ ЕН 55015-2006, ГОСТ Р 51317.3.2-2006, СТБ IEC 61000-3-3-2011 СТБ IEC 61547-2011; LVS EN 55015:2013,

LVS EN 61547:2010, LVS EN 61000-3-2:2006+A2:2009

ЗащитаЗащита от холостого ходаесть, восстанавливается автоматически
Превышение выходного напряжения, восстанавливается автома­тически>115 В>100 В
Защита от короткого замыканияесть, восстанавливается автоматически
Условия

эксплуатации

Температура окружающей средыот -50°C до +50°С
Влажность<95%, без конденсата
Вибрационные нагрузки, не более0,5-35 Гц, 5м/с2, 30 мин
Тип подключениябыстрозажимные разъемные клеммные колодки (см.чертеж)
БезопасностьГальваническая изоляцияесть
Пробивное напряжение (вход-выход); (вход-земля); (выход-земля)>1,5 кВ АС
Сопротивление изоляции (между токовыведущими частями и корпусом)>200 МОм
Стандарты по общим требованиям и безопасностиСоответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 61347-1-2011; IEC 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001
ГабаритыРазмеры ИПС (ДхШхВ), мм202х30х28 (тип В)
Упаковка (коробка, ДхШхВ), мм310x205x143
Вес, объем0,146 кг/шт./7,5 кг — коробка/0,012 м3 — коробка (50 шт. в коробке)
ПрочееУсловия храненияот -60°С до +85°С
Расчетное время работы на отказ50000 ч
Гарантия завода-изготовителя3 года со дня ввода в эксплуатацию изделия, но не >4 лет с даты поставки


Все параметры измерены при напряжении питания 220В AC и номинальной нагрузке при 25° С окружающей среды.

  •  диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обе­спечивается работоспособность

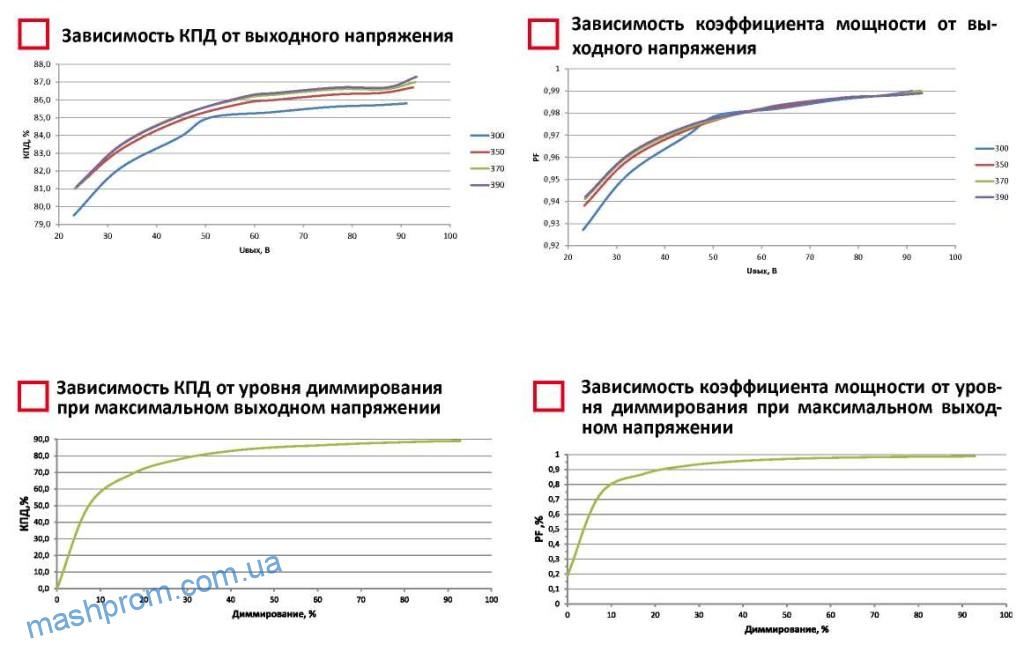

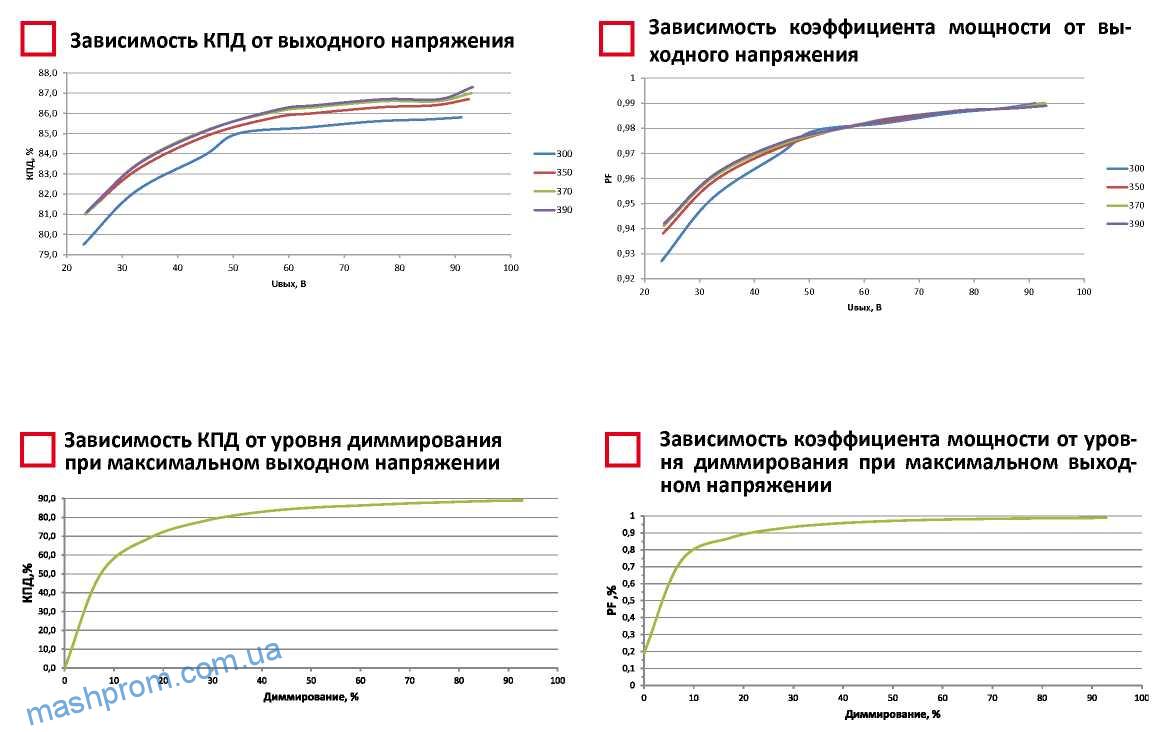

  •  смотри график

При входном напряжении ниже допустимого характеристики драйвера могут изменяться.

Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светильника) в сборе. Производители, которые будут ис­пользовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные измене­ния в значениях ЭМС
