Кабелеискатель «Успех КБИ-106»

Кабелеискатель "Успех КБИ-106"
Морозоустойчивый комплект средней стоимости

Рекомендуемые области применения

  • Электросети
  • Строительно-монтажные организации

Назначение

Определение местоположения и глубины залегания кабельных линий (на глубине до 6 м).

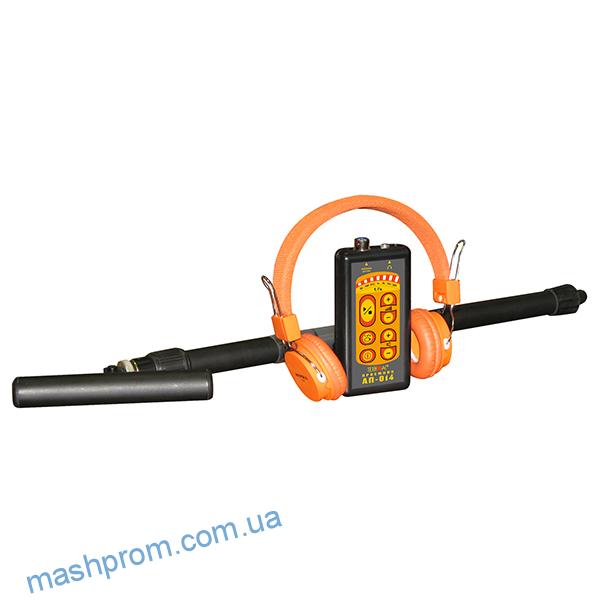

Состав комплекта

  • Приемник «АП-014»
  • Электромагнитный датчик «ЭМД-247»
  • Головные телефоны
  • Сумка

Технические характеристики

Приемник «АП-014»
ПАРАМЕТРДАТЧИКИ
ЭМД-247АД-227
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60 Гц /100  Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц.Не переключаемый диапазон 0,31… 2,00 кГц.
«Широкая полоса» (частотный диапазон)0,05…2,00 кГц0,31…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB
Визуальная индикацияСветодиодная шкала – 7 значений.
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны — синтезированный звук ЧМ.
Встроенный излучатель — синтезированный звук ЧМ.
ПитаниеНапряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
Время непрерывной работы, не менее8 часов. При отрицательной температуре время работы сокращается
Допустимый диапазон температур окружающей среды при эксплуатации-30ºС…+60ºС
Точность определения трассы, м±0,3
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока145×70×24 мм
Масса электронного блока, не более0,15 кг



Электромагнитный датчик «ЭМД-247»
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)
