Назначение
Конечные выключатели взрывозащищенные КВ-01, КВ-02 линейного перемещения предназначены для коммутации электрических цепей при достижении конечных положений подвижных частей пневмопривода, двухпозиционной поворотной трубопроводной арматуры и использования в качестве датчика положения других устройств промышленной автоматики.
Технические характеристики
- Максимальная коммутируемая мощность – 4 Вт, 4 ВА.
- Диапазон коммутируемых токов – от 5·10-6 до 0,25 А.
- Диапазон коммутируемых напряжений – от 5·10-2 до 60 В.
- Частота коммутируемого сигнала – не более 10 кГц.
- Параметры перемещения привода, обеспечивающие коммутацию внешних электрических цепей:
- рабочий ход – не более 7 мм;
- дополнительный ход – не менее 2 мм;
- вариация точки срабатывания – не более 0,2 мм;
- зона возврата – не более 2,5 мм.
- Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 65 по ГОСТ 14254-96 (МЭК 529-89).
- Габаритные размеры – не более 132×84×57 мм.
- Масса – не более 0,75 кг.
Условия эксплуатации
- Температура окружающего воздуха – от -50 до +60 °С.
- Относительная влажность воздуха – 95% при температуре +35 °С и более низких температурах без конденсации влаги.
- Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.
- Атмосферное давление – от 630 до 800 мм рт. ст.
Взрывозащита
Конечные выключатели КВ-01, КВ-02 соответствуют техническому регламенту «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и могут быть использованы в составе систем противоаварийной защиты.
- Вид взрывозащиты – «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2011.
- Маркировка взрывозащиты – 1 Ех d IIС T6 Gb / 0 Ех ia IIС T6 Ga X / 1 Ех ib IIС T6 Gb X / 2 Ех iс IIС T6 Gc X, ГОСТ Р МЭК 60079-0-2011.
- Сертификат соответствия НФ МОС «Сертиум» № TC RU C-RU.ME92.B.00006 включен в Национальную часть единого реестра выданных сертификатов соответствия, оформленных по единой форме.
- Комплектуются кабельными вводами КВВ ЦКЛГ.687151.000 ТУ (Сертификат соответствия № РОСС RU.МЕ92.В02690 МОС «Сертиум». Разрешение на применение № РРС 00-36707 Федеральной службы по экологическому, технологическому и атомному надзору РФ).
При питании выключателей КВ-01 по искробезопасным цепям необходимо соблюдать следующиеспециальные условия безопасного применения «Х».
- Электропитание конечных выключателей КВ по искробезопасным цепям осуществляется от искробезопасных источников питания, допущенных к применению в установленном порядке с учетом эксплуатации при максимальной температуре окружающей среды.
- Искробезопасность источника питания должна быть подтверждена совместно с линией связи, используемой для питания конечных выключателей КВ.
- Уровень взрывозащиты в маркировке конечных выключателей КВ при коммутации искробезопасных цепей определяется их уровнем. При коммутации искробезопасных цепей с уровнями «ia», «ib» и «ic» маркировка взрывозащиты имеет вид «0 Ех ia IIС T6 Ga X», «1 Ех ib IIС T6 Gb X» и «2 Ех iс IIС T6 Gc X» соответственно.
Исполнения
Конечные выключатели КВ-01, КВ-02 выполнены в соответствии с ЦКЛГ.642251.005 ТУ и выпускаются в исполнениях, приведенных в таблице 1.
| Обозначение исполнения выключателя | Шифр исполнения выключателя | Назначение | Шифр исполнения кабельного ввода | Способ монтажа кабеля |
|---|---|---|---|---|
| Примечание. * для кабельного ввода означает диаметр примененного кабеля. При заказе необходимо дополнительно указать тип и размер присоединительной резьбы к трубе для кабельного ввода КВВ-1-1, диаметр по внешней оболочке кабеля и диаметр после разделки брони для КВВ-2-1, условный проход металлорукава для КВВ-3-1, КВВ-5-1. | ||||
| ЦКЛГ.642251.005-00 | КВ-01 | Однопозиционный двухканальный | КВВ-1-1-* | Монтаж кабеля в трубе |
| ЦКЛГ.642251.005-01 | КВ-01-01 | КВВ-2-1-* | Монтаж бронированного кабеля | |
| ЦКЛГ.642251.005-02 | КВ-01-02 | КВВ-3-1-* | Монтаж кабеля в металлорукаве | |
| ЦКЛГ.642251.005-06 | КВ-01-03 | КВВ-4-1-* | Монтаж кабеля без дополнительной защиты | |
| ЦКЛГ.642251.005-08 | КВ-01-04 | КВВ-5-1-* | Монтаж кабеля без в металлорукаве с ПВХ-оболочкой | |
| ЦКЛГ.642251.005-03 | КВ-02 | Двухпозиционный одноканальный | КВВ-1-1-* | Монтаж кабеля в трубе |
| ЦКЛГ.642251.005-04 | КВ-02-01 | КВВ-2-1-* | Монтаж бронированного кабеля | |
| ЦКЛГ.642251.005-05 | КВ-02-02 | КВВ-3-1-* | Монтаж кабеля в металлорукаве | |
| ЦКЛГ.642251.005-07 | КВ-02-03 | КВВ-4-1-* | Монтаж кабеля без дополнительной защиты | |
| ЦКЛГ.642251.005-09 | КВ-02-04 | КВВ-5-1-* | Монтаж кабеля без в металлорукаве с ПВХ-оболочкой | |
В конструкции выключателей КВ-01, КВ-02 применены нормально разомкнутый или переключающий контакты. Тип применяемого контакта определяется при заказе после обозначения исполнения: НР – для нормально разомкнутого контакта; НР/НЗ – для переключающего контакта.
Пример записи обозначенияКВ-01 однопозиционного двухканального с нормально разомкнутым контактом, с кабельным вводом КВВ-4-1 для монтажа кабеля без дополнительной защиты при заказе:
Конечный выключатель КВ-01-03 НР с КВВ-4-1-М16×1-8 ЦКЛГ.642251.005-01
ЦКЛГ.642251.005 ТУ
подключений КВ-01, КВ-02.
Монтаж
Схема электрических подключений конечного выключателя КВ-01 приведена на рисунке 1.
Монтаж кабеля ведется на клеммную колодку выключателя через кабельный ввод КВВ, который по согласованию с заказчиком может иметь варианты исполнения согласно таблице 1.

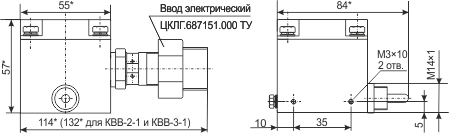

Габаритные и присоединительные размеры конечных выключателей КВ-01 и КВ-02 с устройством кабельного ввода для монтажа кабеля в трубе приведены на рисунках 2 и 3 соответственно.
с устройством кабельного ввода для монтажа кабеля в трубе.
с устройством кабельного ввода для монтажа кабеля в трубе.

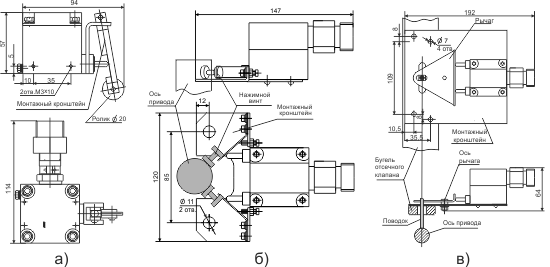

Выполняются конструкторские работы по привязке выключателей к технологическому оборудованию потребителей, изготавливаются и поставляются монтажные комплекты. Примеры монтажных комплектов конечных выключателей КВ-01, КВ-02 приведены на рисунке 4.
