Назначение и область применения

Корректоры СПГ761 (мод. 761.1, 761.2), предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тc=20 °С, Рc=0,101325 МПа).
Корректоры применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач:

• коммерческий учет потребления и отпуска природного газа;
• контроль технологических параметров потока газа;
• организация систем диспетчеризации и контроля потребления газа.

Пример применения корректора в составе измерительного комплекса показан на рисунке.

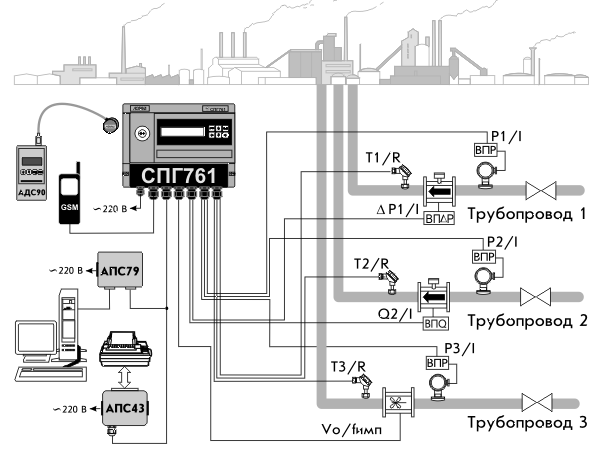

Рисунок. Измерительный комплекс на базе корректора.

Соответствие стандартам

Алгоритмы вычислений физических характеристик, расхода и объема газа соответствуют ГОСТ 30319.0-96…ГОСТ 30319.3-96, ГОСТ 8.586.1-2005…ГОСТ 8.586.5-2005, ПР 50.2.019-2006 для рабочих условий Ра=0,1…12 МПа, Т=250…340 К, ρ=0,66…1,05 кг/м3.

Функциональные возможности

Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания.
Корректоры могут обслуживать до двенадцати трубопроводов. Непосредственно к прибору могут быть подключены:

• восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
• четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.

Для модели 761.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.
Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами, 4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для подключения термопреобразователей сопротивления. К корректору СПГ761.2 можно подключить один или два адаптера АДС97.
Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу.
Существует три типа архивов, имеющие различную глубину хранения:

• часовые архивы — 1080 ч;
• суточные архивы — 366 сут.;
• месячные архивы — 24 мес.

В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.
Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.
Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.761.1) или двумя (мод. 761.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.
Второй интерфейс RS485 в модели 761.2 предназначен, главным образом, для подключения адаптеров — расширителей АДС97, но может применяться и для объединения приборов в сеть.
Программные средства СПСеть^®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают работу с новыми приборами. Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки.

Метрологические характеристики

Погрешность при рабочих условиях не превышает:

± 0,05% (приведенная) — по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА;
± 0,05% (относительная) — по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
± 0,1°C (абсолютная) — по показаниям температуры для термопреобразователей Pt100, 100П, 100М.

Эксплуатационные показатели

Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP65.
Габаритные размеры 244 x 220 x 70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
