Клапаны предохранительные запорные КПЗ прямоточные предназначены для прекращения подачи газа потребителю при выходе контролируемого давления из заданных пределов. Они могут применяться вместо клапанов ПКН(В).

Технические характеристики

Рабочее давление на входе — 1,2 MПа.

Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.

Температура окружающей среды — от −60 °C до +40 °С.

Температура рабочей среды — до +100° С.

Присоединение — фланцевое по ГОСТ 12820-80.

Материал корпуса — сталь 20, сталь 09Г2С*.

*По специальному заказу.

КПЗ-НКПЗ-СКПЗ-ВКПЗ-В1
Пределы настройки контролируемого давления, МПа:
нижний0,0003–0,0030,01–0,120,003–0,030,1–0,4
верхний0,002–0,0750,06–0,320,03–0,750,2–0,75

Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15 в ту или иную сторону и упор 12, установленный на рычаге 16, выходит из зацепления с наконечником 15, освобождает связанные между собой рычаги 16 и 6 и дает возможность оси 3 повернуться, при этом усилие, удерживающее наконечник 15 в вертикальном положении, должно быть в пределах 0,2…0,5 Н. При необходимости регулируется перемещение планки 17 по рычагу 16. Усилие от действия пружин 4 и 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6 и 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.

Обозначение изделияДу, ммА, ммВ, ммН, ммМасса, кг
КПЗ-252523024431213
КПЗ-323223024431214
КПЗ-404023024431215
КПЗ-505023024431216
КПЗ-808035027337940
КПЗ-10010035027337941
КПЗ-150150600367490115
КПЗ-200200600372495115
КПЗ-250250755*475*610*180*
КПЗ-300300800*620*850*270*
КПЗ-350350800*620*850*270*
КПЗ-400400960*740*930*480*
КПЗ-450450960*740*930*480*
КПЗ-5005001150*890*1050*800*
КПЗ-6006001300*1060*1350*1150*
КПЗ-7007001500*1280*1600*1955*
КПЗ-8008001850*1540*1950*2700*

*По специальному заказу.

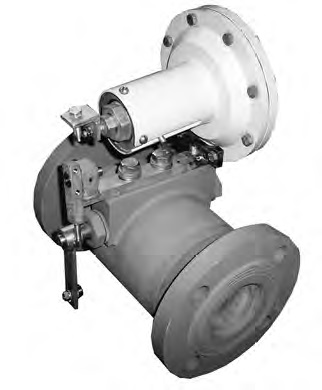

Клапаны предохранительные запорные КПЗ-25, КПЗ-32, КПЗ-40, КПЗ-50, КПЗ-80, КПЗ-100, КПЗ-150, КПЗ-200, КПЗ-250, КПЗ-300, КПЗ-350, КПЗ-400, КПЗ-450, КПЗ-500, КПЗ-600, КПЗ-700, КПЗ-800

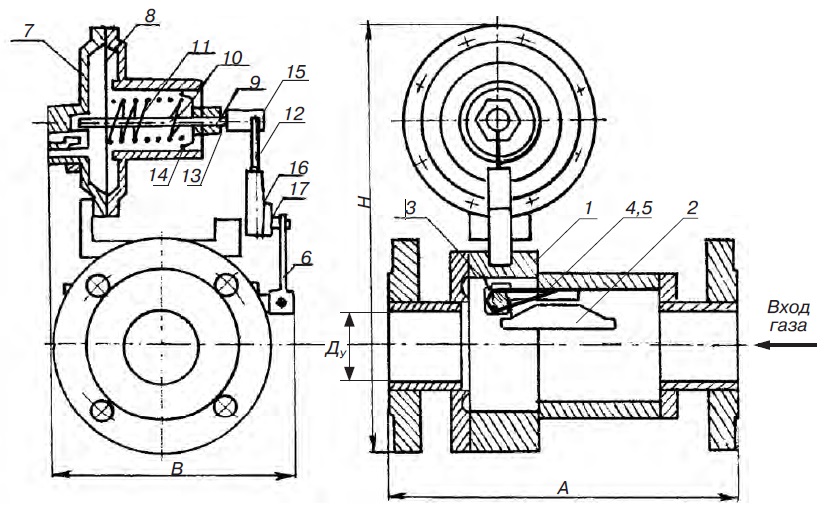

Клапан предохранительный запорный КПЗ:
1 — корпус; 2 — клапан; 3 — ось; 4,5 — пружины; 6, 16 — рычаги; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружины; 12 — упор; 13, 14 — втулки; 15 — наконечник; 17 — планка
