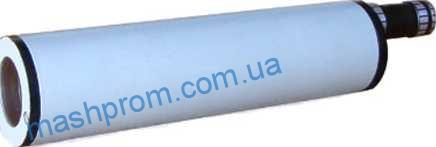

Пирометрический преобразователь ПП-У используется как инфракрасный датчик с унифицированным аналоговым выходом 4…20 мА и цифровым RS-485 при безконтактном измерении температуры поверхностей твердых (в том числе сыпучих) тел и расплавов различных материалов и в различных технологических процессах промышленности по их собственному тепловому излучению.
Технические характеристики
Общий диапазон измерения температуры , °С …………………. от минус 30 до 2400
Показатель визирования …………………………………………………. от 1:20 до 1:250
Расстояние к объекту измерения (с наведением), м …………. от 0,6 до 15 м
Диапазон установки коэффициента
излучательной способности ……………………………………………… от 0,1 до 1,0
Погрешность от верхнего значения
измеряемой температуры ………………………………………………. 1-2 %
Питание ……………………………………………………………………………. 24В
Функциональные возможности:
Аналоговый выход ……………………………………………………………. 4…20 мА
Интерфейс связи с ПК для передачи данных и настройка прибора (RS-485).
В заказе на пирометры необходимо указать:
- тип пирометра (переносной или стационарный);
- рабочий диапазон (от … до …), ° С;
- минимальная и максимальная расстояние от пирометра к объекту измерения (показатель визирования);
- минимальный размер объекта измерения;
- объект измерения: печь, ванна, индуктор, наличие окна или отверстия (его диаметр), другое;
- краткое описание техпроцесса.
Дополнительно для стационарных пирометров:
- температура регулирования (при необходимости);
- выходной аналоговый сигнал (0 — 5 мА или 4 — 20 мА);
- тип регистратора (если используется);
- стандарт интерфейса для подключения к компьютеру (RS232 или RS485);
- расстояние от первичного пирометрического преобразователя к измерительному преобразователя (длина кабеля);
- температура окружающей среды в зоне установки первичного пирометрического преобразователя (для определения потребности в устройстве охлаждения или отдува).
