Вакуумные коаксиальные реле однополюсные на два направления П1Г-1В, П4Г-2В, П5Г-2В

Вакуумные коаксиальные реле однополюсные на два направления П1Г-1В, П4Г-2В, П5Г-2В

Предназначены для работы в высокочастотных цепях в режиме бестоковой коммутации

Технические характеристики

ПараметрыТип прибора
П1Г-1ВП4Г-2ВП5Г-2В
Пропускаемая мощность на частоте 30 МГц при КСВН=1, кВт

средняя

импульсная





4





25

1000





50

100

Волновое сопротивление, Ом755075
Диапазон частот, МГц1,5 — 80030 — 6001,5 — 500
Коэффициент стоячей волны напряжения КСВН, отн. ед., макс.

1,2



1,15



1,3

Переходное затухание на 30 МГц, дБ806560
Время срабатывания, мс, макс.155040
Напряжение питания, В27
Масса, кг, макс.0,255,14,5

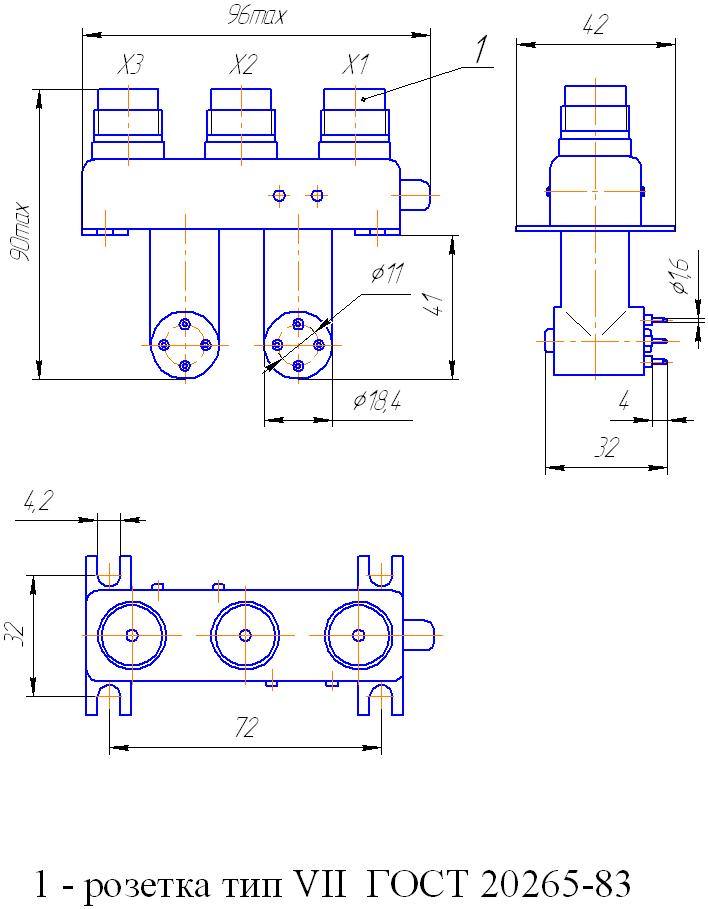

П1Г-1В                                              Электрическая схема П1Г-1В

p1g-1v

shema-elect-p1g-1v

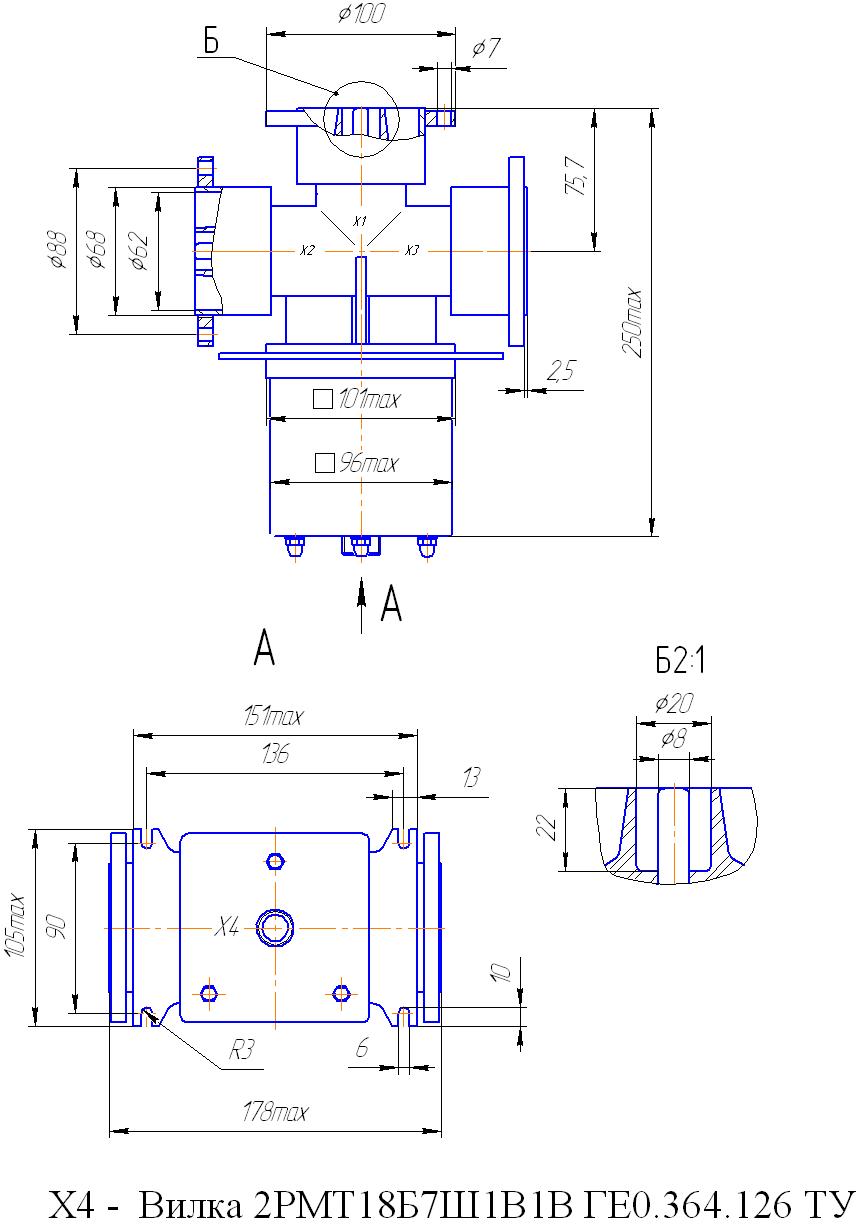

П4Г-2В                                    Электрическая схема П4Г-2В П5Г-2В

p4g-2vshema-elect-p4g-2v-p5g-2v

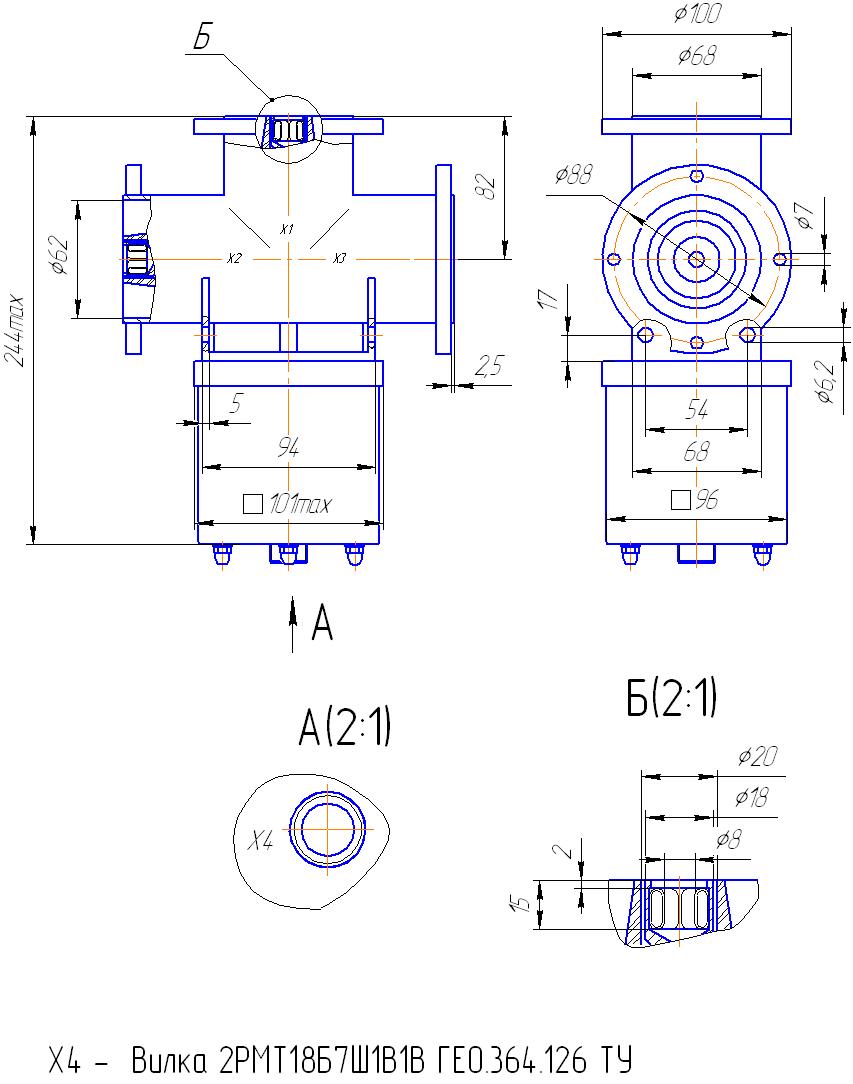

П5Г-2В

p5g-2v
