Специальные крановые цилиндрические трехступенчатые редукторы, типа В и Ц3ВК, предназначены для эксплуатации в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.
Условные обозначения
| 1Ц2У | 200 | 40 | 12 | Квх | Квых | У2 | ||
| Серия (тип) | Габарит | Харак- теристика зацеп- ления | Испол- нение | Переда- точное число | Вари- ант сборки | Испол- нение входного вала | Испол- нение выходного вала | Клима- тическое исполнение |
Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.
Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.
Характеристика зацепления: Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.
Исполнение: Ф – в случае фланцевого исполнения.
Передаточное число: по техническим характеристикам для каждого редуктора
Вариант сборки: по ГОСТ 20373
| Сборки с концами валов под муфты или или в виде части зубчатой муфты | ||
 |  |  |
| Сборки с концами тихоходного вала под приборы управлений | ||
 |  |  |
| Сборки с симметричным полым валом | ||
 |  |  |
| Сборки с несимметричным полым валом | ||
 |  |  |
Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.
Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
ПРИМЕР:
Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ
1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)
160 – межосевое расстояние тихоходной ступени.
2 – передаточное число
23 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
У3 – климатическое исполнение
Редуктор РМ-500-31,5-12-Квх-Цвых-У1
РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)
500 – суммарное межосевое расстояние всех ступеней
31,5 – передаточное число
12 – вариант сборки
Квх – конический входной вал
Цвых – цилиндрический выходной вал
У3 – климатическое исполнение
Редуктор Ц2У-315Н-40-11-Квх-М-У2
Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)
315 – межосевое расстояние тихоходной ступени
Н – в редукторе используется зубчатое зацепление с профилем Новикова
40 – передаточное число
11 – вариант сборки
Квх – конический входной вал
М – выходной вал в виде зубчатой полумуфты
У2 – климатическое исполнение
Редуктор В-200(Ф)-10-13-Квх-Квых-УЗ
Редуктор Ц3ВК(ф)-200-10-13-Квх-Квых-УЗ
В – тип редуктора (цилиндрический трехступенчатый вертикальный)
Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)
200 – межосевое расстояние тихоходной ступени
(Ф) – исполнение с присоединительным фланцем на быстроходном валу
10 – передаточное число
13 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
УЗ – климатическое исполнение

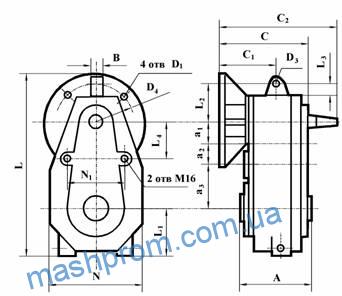

Габаритные и присоединительные размеры
| Типоразмер | a1 | a2 | a3 | A | B | C | C1 | C2 | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | N | N1 |
| Ц3ВК-100 | 80 | 100 | 100 | 174 | 40 | 260 | 183 | 326 | 14 | — | 18 | 265 | 548 | 118 | 113 | 23 | 170 | 200 | 135 |
| Ц3ВК-125 | 80 | 125 | 125 | 204 | 40 | 290 | 205 | 305 | 14 | — | 18 | 265 | 620 | 140 | 113 | 23 | 100 | 244 | 200 |
| Ц3ВК-160 | 100 | 160 | 160 | 236 | 50 | 345 | 234 | 408 | 14 | — | 22 | 265 | 756 | 171 | 138 | 28 | 100 | 304 | 200 |
| Ц3ВК-200 | 125 | 160 | 200 | 240 | 60 | 271 | 155 | 361 | 18 | М16 | 26 | 300 | 860 | 210 | 123 | 32,5 | 100 | 392 | 200 |
| Ц3ВК-250 | 160 | 200 | 250 | 286 | 80 | 278 | 140 | 372 | 18 | М16 | 30 | 300 | 1023 | 248 | 154 | 38 | 100 | 472 | 200 |

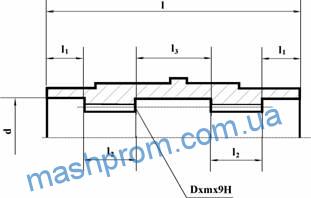

Размеры валов
| Типоразмер | Входной вал | Выходной вал | ||||||||||||
| d | d1 | d4 | l | l1 | b | h | t | l | l1 | l2 | l3 | d | Dxmx9H | |
| Ц3ВК-100 | 25 | 22,9 | 36 | 60 | 42 | 5 | 5 | 3 | 174 | 25 | 35 | 54 | 50 | 45×2 |
| Ц3ВК-125 | 25 | 22,9 | 36 | 60 | 42 | 5 | 5 | 3 | 204 | 25 | 38 | 78 | 55 | 50×2 |
| Ц3ВК-160 | 28 | 25,9 | 36 | 60 | 42 | 5 | 5 | 3 | 236 | 37 | 42 | 78 | 70 | 65×2 |
| Ц3ВК-200 | 35 | 32,1 | 42 | 80 | 58 | 6 | 5 | 3,5 | 240 | 44 | 60 | 32 | 85 | 80×2,5 |
| Ц3ВК-250 | 38 | 35,1 | 50 | 80 | 58 | 6 | 6 | 3,5 | 286 | 43 | 70 | 60 | 105 | 100×2,5 |

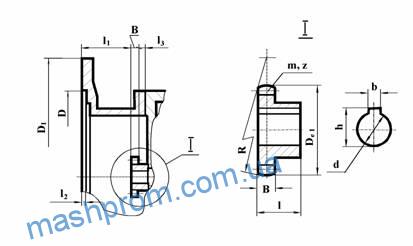

Размеры концов входных валов с зубчатой муфтой
| Типоразмер | D | D1 | l1 | l2 | l3 | m | z | De1 | B | R | dH7 | d | l | b p9 | h |
| Ц3ВК-100 | 230H7 | 300 | 67 | 5 | 19 | 2.5 | 20 | 55 | 12 | 157 | 22 | 35 | 28 | 6 | 24,5 |
| Ц3ВК-125 | 230H7 | 300 | 82 | 5 | 19 | ||||||||||
| Ц3ВК-125-01 | 250H7 | 350 | 112 | ||||||||||||
| Ц3ВК-160 | 230H7 | 300 | 82 | 6 | 11 | 2.5 | 30 | 80 | 12 | 185 | 28 | 45 | 47 | 8 | 30,9 |
| Ц3ВК-160-01 | 250H7 | 350 | 112 | ||||||||||||
| Ц3ВК-200 | 250H8 | 350 | 112 | 6 | 6 | 2.5 | 30 | 80 | 12 | 35 | 55 | 35 | 10 | 38,3 | |
| Ц3ВК-250 | 250H8 | 350 | 112 | 6 | 15 | 2.5 | 38 | 100 | 15 | 245 | 45 | 65 | 44 | 14 | 48,5 |
Технические характеристики
| Передаточное число | Номинальный крутящий момент на выходном валу при частоте вращения входного вала 1000 об/мин, Нм | КПД | Масса, кг | ||
| Номинальное | Фактическое | ||||
| min | max | ||||
| В-100, В-100Ф | 0,94 | 52 | |||
| 10;12,5 | 10;12,45 | 172 | 438 | ||
| 16 | 15,71 | 188 | 438 | ||
| 20;25 | 20,28;25,11 | 500 | |||
| 31,5;40 | 32,02;38,54 | 203 | 563 | ||
| В-125, В-125Ф | 79 | ||||
| 10;12,5 | 10,18;12,66 | 344 | 875 | ||
| 16 | 15,98 | 375 | 875 | ||
| 20;25 | 20,62;25,54 | 1000 | |||
| 31,5;40 | 32,57;39,2 | 406 | 1125 | ||
| 50 | 48,88 | 1250 | |||
| В-160, В-160Ф | 132 | ||||
| 10;12,5 | 10,12;12,6 | 668 | 2000 | ||
| 16 | 15,9 | 750 | 2250 | ||
| 20;25 | 20,52;25,41 | 2500 | |||
| 31,5;40;50 | 32,4;39;49,73 | 812,5 | |||
| В-200, В-200Ф | 200/210 | ||||
| 10;12,5 | 10,32;12,74 | 1375 | 3750 | ||
| 16;20 | 15,94;20,01 | 1500 | 4000 | ||
| 25;31,5 | 24,96;31,4 | 1625 | 4500 | ||
| 40;50 | 38,54;51,66 | 1375 | 5000 | ||
| 63 | 64,86 | 1500 | |||
| 80;100 | 80,89;101,76 | 1625 | |||
| В-250, В-250Ф | 310/320 | ||||
| 12,5 | 12,87 | 2750 | 7500 | ||
| 16 | 15,65 | 3000 | 7500 | ||
| 20 | 20,20 | 8000 | |||
| 25 | 25,02 | 3250 | |||
| 31,5 | 31,9 | 9000 | |||
| 40 | 40,84 | 2750 | |||
| 50 | 49,68 | 10000 | |||
| 63 | 64,13 | 3000 | |||
| 80;100 | 79,4;97,44 | 3250 | |||
