Редукторы цилиндрические горизонтальные с передачами Новикова серии Ц2Н являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Условные обозначения

Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.

Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.

Характеристика зацепления:  Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.

Исполнение: Ф – в случае фланцевого исполнения.

Передаточное число: по техническим характеристикам для каждого редуктора

Вариант сборки: по ГОСТ 20373

Сборки с концами валов под муфты или или в виде части зубчатой муфты

Сборки с концами тихоходного вала под приборы управлений

Сборки с симметричным полым валом

Сборки с несимметричным полым валом

Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.

Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).

Климатическое исполнение и категория размещения по ГОСТ 15150-69.

ПРИМЕР:

Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ

1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)

160 – межосевое расстояние тихоходной ступени.

2 – передаточное число

23 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

У3 – климатическое исполнение

Редуктор РМ-500-31,5-12-Квх-Цвых-У1

РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)

500 – суммарное межосевое расстояние всех ступеней

31,5 – передаточное число

12 – вариант сборки

Квх – конический входной вал

Цвых – цилиндрический выходной вал

У3 – климатическое исполнение

Редуктор Ц2У-315Н-40-11-Квх-М-У2

Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)

315 – межосевое расстояние тихоходной ступени

Н – в редукторе используется зубчатое зацепление с профилем Новикова

40 – передаточное число

11 – вариант сборки

Квх – конический входной вал

М – выходной вал в виде зубчатой полумуфты

У2 – климатическое исполнение

Редуктор В-200(Ф)-10-13-К_вх-К_вых-УЗ

Редуктор Ц3ВК(ф)-200-10-13-К_вх-К_вых-УЗ

В – тип редуктора (цилиндрический трехступенчатый вертикальный)

Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)

200 – межосевое расстояние тихоходной ступени

(Ф) – исполнение с присоединительным фланцем на быстроходном валу

10 – передаточное число

13 – вариант сборки

К_вх – конический входной вал

К_вых – конический выходной вал

УЗ – климатическое исполнение

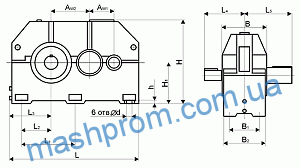

Габаритные размеры

Размеры концов входного и выходного валов

— конический;

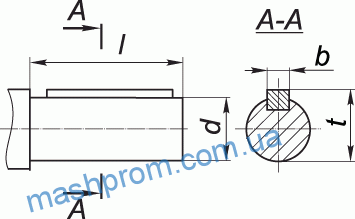

— цилиндрический;

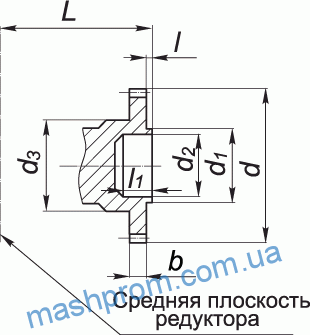

— размеры конца выходного вала в виде зубчатой муфты;

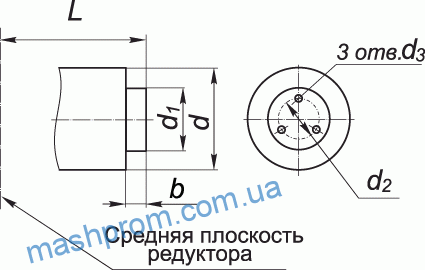

— размеры конца выходного вала для подключения приборов автоматики;

Технические характеристики

Примечание:

• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5×10⁴ в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора 5%.
