Габаритные и присоединительные размеры
Типоразмер | i | awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | øD | øD1 | øD2 |
1Ц2Н-450 | 8 — 50 | 280 | 450 | 1470 | 1060 | 530 | 260 | 170 | 300 | 500 | 650 | — | 480 | 35 | 80m6 | 160m6 |
1Ц2Н-500 | 8 — 50 | 315 | 500 | 1650 | 1220 | 615 | 360 | 170 | 530 | 690 | — | 565 | 42 | 90m6 | 180m6 | |
Ц2Н-630 | 8 — 28 | 400 | 630 | 1960 | 1770 | 970 | 575 | 210 | 360 | 610 | 760 | 1920 | 660 | 52 | 110m6 | 220m6 |
31,5-50 | 170 | 570 | 80m6 | |||||||||||||
Ц2Н-710 | 8 — 28 | 450 | 710 | 2250 | 2010 | 1060 | 660 | 210 | 410 | 660 | 870 | 2160 | 742 | 125m6 | 250m6 | |
31,5-50 | 170 | 620 | 100m6 |
Типоразмер | i | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 |
1Ц2Н-450 | 8 — 50 | 870 | 450 | 50 | 85 | 169 | 590 | 515 | 630 | 22 | 40 |
1Ц2Н-500 | 8 — 50 | 1000 | 530 | 60 | 95 | 190 | 650 | 580 | 700 | 25 | 45 |
Ц2Н-630 | 8 — 28 | 1220 | 630 | 116 | 231 | 650 | 540 | 760 | 28 | 50 | |
31,5-50 | 85 | 22 | |||||||||
Ц2Н-710 | 8 — 28 | 1400 | 710 | 132 | 262 | 740 | 600 | 780 | 32 | 56 | |
31,5-50 | 106 | 28 |

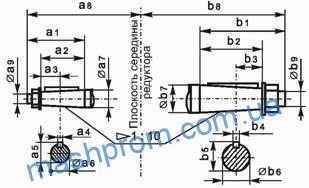

Размеры конических концов валов
Типоразмер | a1 | a2 | a3 | a4 | a5 | øa6 | øa7 | a8 | øa9 |
1Ц2Н-450 | 170 | 130 | 65 | 20 | 78 | 73,5 | 80 | 500 | М56×4 |
1Ц2Н-500 | 170 | 130 | 22 | 88,5 | 83,5 | 90 | 530 | М64×4 |
Типоразмер | b1 | b2 | b3 | b4 | b5 | øb6 | øb7 | b8 | øb9 |
1Ц2Н-450 | 300 | 240 | 120 | 36 | 156 | 148 | 160 | 650 | М125×4 |
1Ц2Н-500 | 40 | 177 | 168 | 180 | 690 | М140×6 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
Типоразмер | f | øf1 | øf2 | øf3 | f4 | f5 | f6 | m | z |
1Ц2Н-450 | 440 | 160F8 | 200 | 420 | 70 | 50 | 15 | 10 | 40 |
190F7 | 235 | 448 | 78 | 8 | 54 | ||||
1Ц2Н-500 | 470 | 160F8 | 200 | 420 | 70 | 50 | 15 | 10 | 40 |
200F7 | 245 | 500 | 85 | 60 | 20 | 10 | 48 | ||
Ц2Н-630 | 508 | 200F8 | 290 | 504 | 90 | 60 | 20 | 12 | 40 |
Ц2Н-710 | 545 |
Типоразмер | e | øe1 | øe2 | øe3 | øe4 |
1Ц2Н-450 | 330 | 180h10 | 75h9 | 55 | M8-7H |
1Ц2Н-500 | 360 | 190h10 | 75h9 | ||
Ц2Н-630 | 400 | 100h9 | 75h9 | ||
Ц2Н-710 | 410 | 260h10 |

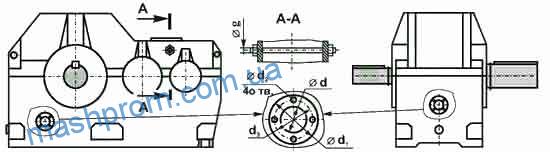

Присоединительные элементы для струйной системы смазки редукторов
Типоразмер | Необходимость струйной системы смазки при передаточных отношениях | Диаметр трубы коллектора, øg | Размеры под патрубок для отвода масла | ||||
1Ц2Н-4501Ц2Н-500 | 8,0 / 40,0 | 50,0 | G1 — B | d | d1 | d2 | d3 |
требуется струйная смазка | струйная смазка не требуется | 70 | 132 | М10-7Н | 100 |
Ц2Н-630 Ц2Н-710 | 8,0 / 35,5 | 40,0; 45,0; 50,0 | G11/2 — B | 110 | 210 | М16-7Н | 170 |
требуется струйная смазка | струйная смазка не требуется |
Технические характеристики
Типоразмер редуктора | 1Ц2Н-450 | ||||||||||||||
Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | ||||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 35500 | ||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 16,(6) (1000) | 25 (1500) | |||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 7000 | 6000 | 5200 | 4000 | ||||||||||
тихоходного | цилиндрический конец | 47000 | |||||||||||||
конец вала в виде части зубчатой полумуфты | 61000 | ||||||||||||||
Масса, кг | 1530 |
Типоразмер редуктора | 1Ц2Н-500 | |||||||||||||
Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 45000 | 50000 | 45000 | 40000 | ||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 16,(6) (1000) | 25 (1500) | ||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 9300 | 8000 | 6250 | 5600 | 4000 | ||||||||
тихоходного | цилиндрический конец | 53000 | 56000 | 53000 | 50000 | |||||||||
конец вала в виде части зубчатой п/м | 70000 | 65000 | ||||||||||||
Масса, кг | 2100 |
Типоразмер редуктора | Ц2Н-630 | ||||||||||||||||||
Номинальное передаточное отношение, i | 8 | 9,0 | 10 | 11,2 | 12,5 | 14 | 16,0 | 18 | 20 | 22,4 | 25 | 28 | 31,5 | 35,5 | 40 | 45 | 50 | ||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 71000 | 75000 | 71000 | ||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 12,5 (750) | 16,(6) (1000) | 25 (1500) | ||||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 10000 | 8000 | 6200 | 5200 | 4800 | |||||||||||||
тихоход. | цилиндр. конец | 66500 | 68500 | 66500 | |||||||||||||||
конец вала в виде части зубчатой п/м | 79800 | 82200 | 79800 | ||||||||||||||||
Масса, кг | 3691 |
Типоразмер редуктора | Ц2Н-710 | ||||||||||||||||||
Номинальное передаточное отношение, i | 8 | 9 | 10 | 11,2 | 12,5 | 14 | 16 | 18 | 20 | 22,4 | 25 | 28 | 31,5 | 35,5 | 40 | 45 | 50 | ||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 100000 | ||||||||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 12,5 ( 750) | 16,(6) (1000) | 20,83 | 25 (1500) | |||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 13000 | 12000 | 10000 | 9000 | 8000 | 7100 | 6300 | 5800 | ||||||||||
тихоход. | цилиндр. конец | 79000 | |||||||||||||||||
конец вала в виде части зубчатой полум. | 98000 | ||||||||||||||||||
Масса, кг | 4920 |
Назначение: Редукторы цилиндрические двухступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 1Ц2Н-450, 1Ц2Н-500, Ц2Н-630, Ц2Н-710 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Редуктор 1Ц2Н-450 может быть изготовлен с твердыми шлифованными зубчатыми парами эвольвентного зацепления с сохранением габаритных и присоединительных размеров. Такое исполнение редуктора обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик привода.
Условия эксплуатации:
— работа длительная до 24 ч. в сутки или с периодическими остановками; — работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная; — вращение валов в любую сторону; — неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3; — климатические исполнения — У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Условные обозначения:
1 — этап модернизации
Ц — цилиндрический
2 — двухступенчатый
Н — с зацеплением Новикова
awт — межосевое расстояние тихоходной ступени (мм)
i – номинальное передаточное отношение
Цвх — цилиндрический конец входного вала
Квх — конический конец входного вала
Цвых — цилиндрический конец выходного вала
Квых — конический конец выходного вала
С — исполнение редуктора с элементами для присоединения к струйной системе смазки
М — конец выходного вала в виде части зубчатой муфты с вариантом исполнения (модуль, число зубьев полумуфты)
Пример обозначения редуктора 1Ц2Н — 450 — 25 — 12 ЦвхМ(m10, z40) — У1:
редуктор этапа модернизации (1), цилиндрический (Ц), двухступенчатый (2), горизонтальный с передачами Новикова (Н), межосевым расстоянием тихоходной ступени 450 мм, номинальным передаточным отношением 25, вариантом сборки 12, цилиндрическим концом быстроходного вала (Цвх) и концом тихоходного вала в виде зубчатой полумуфты с вариантом исполнения М (m10, z40) с модулем 10, числом зубьев 40, климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора Ц2Н — 630 — 25 — 12 М (m12, z40)- У3:
редуктор цилиндрический (Ц), двухступенчатый (2), с передачами Новикова (Н), межосевым расстоянием тихоходной ступени 630 мм, номинальным передаточным отношением 25, вариантом сборки 12, с концом тихоходного вала в виде зубчатой полумуфты М (m12, z40) с модулем 12, числом зубьев 40 , климатическим исполнением У и категорией размещения 3.

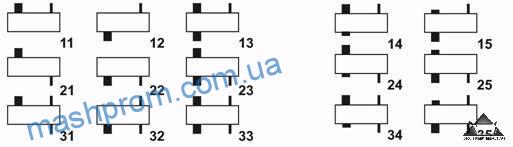

Варианты сборки редукторов по ГОСТ 20373
Основные | Для подключения приборов и автоматики (для редукторов Ц2Н-630, Ц2Н-710) |
Основные технические данные
• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.
• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
• Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 < а< 30 — на 16%;30 < а < 120 — на 20%; 120< а < 240 — на 30%.
• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х104 в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более двух в час при непрерывном режиме работы.
• Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
• Допускаемое отклонение передаточного отношения редуктора — 4 %.
