Промышленный измерительный преобразователь рН-4121

Промышленный измерительный преобразователь рН-4121

ТУ 4215-050-10474265-06

Код по ОКП 42 1522

Руководство по эксплуатации рН-4121

рН-метр типа рН-4121 предназначен для автоматического измерения активности ионов водорода (рН) и температуры (Т) водных сред в комплекте с проточной или погружной арматурой для комбинированного электрода.

Прибор осуществляет преобразование измеряемых параметров в унифицированный аналоговый выходной сигнал постоянного тока, обеспечивает обмен данными с компьютером по цифровому интерфейсу, сигнализацию выхода измеряемых параметров за пределы заданных значений.

pH-4121 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП).

Градуировка прибора выполняется из меню первичного преобразователя.

Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

Наименование параметраЗначение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
Диапазон измерения рН0…14
Пределы ЭДС на входе ПП(-750…+750) мВ
Предел допускаемого значения основной абсолютной погрешности при измерении рН в комплекте с комбинированным электродом± 0,05 рН
Диапазон измерения температуры анализируемой среды(0…100) °С
Предел допускаемого значения основной абсолютной погрешности при измерении температуры± 0,5 ºС
Режимы термокомпенсацииавтоматический, ручной
НСХ датчика температурыпо заказу Pt100, Pt1000, 100П
Длина линии связи до комбинированного электродане более 4 м
Климатическое исполнениеУХЛ 4
Защита от воздействия пыли и водыIP65 по ГОСТ 14254
Устойчивость к механическим воздействиямV2 по ГОСТ 12997
Материал корпуса
    — тип Ддюралюминий
    — тип Идюралюминий, с прозрачным окном для индикации
    — тип Нсталь 12Х18Н10Т
Массане более 2 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
Индикаторсветодиодный четырёхразрядный семисегментный
Цвет индикаторазеленый или красный
Индицируемые параметрырН, температура
Параметры выходных сигналов
    — два аналоговых, програмируемых(0…5) или (4…20) мА (в соответствии с заказом)
    — или один цифровойRS-485, протокол обмена ModBus RTU
    — два дискретныхпереключающий «сухой контакт», 240 В, 3 А
Входной сигнал (выходной сигнал ПП)цифровой импульсный токовый
Линия связи между ПП и ИП трехпроводнаясечение провода не менее 0,35 мм2
Длина линии связине более 300 м
Напряжение питания~220 В, 50 Гц
Потребляемая мощностьне более 7 ВА
Климатическое исполнение ИПУХЛ 4.2*, но при температуре (5…50) ºС
Устойчивость к механическим воздействиям по ГОСТ 12997N2
Массане более 0,6 кг

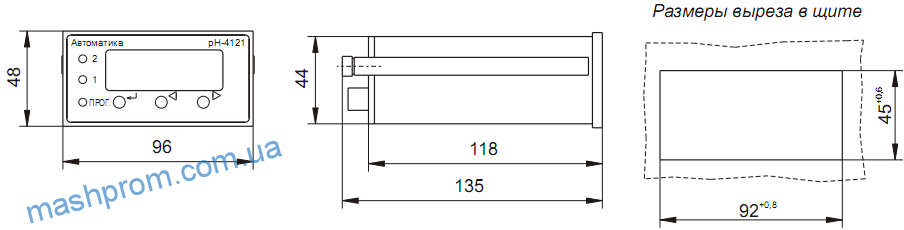

Габаритные размеры

ph4121_2

Измерительный прибор

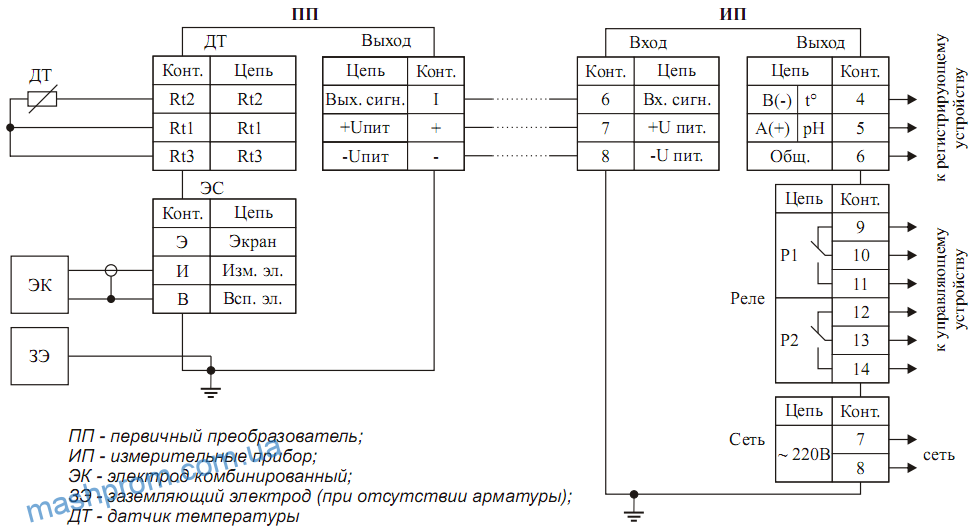

Схема подключения

ph4121_1

Подключение входных цепей к первичному преобразователю и первичного преобразователя к измерительному прибору
