Система очистки стекла «Дуплекс-07е»

Система очистки стекла «Дуплекс-07е»

Система очистки стекла «Дуплекс-07е» обеспечивает бесконтактный способ очистки загрязнения поверхности стекла переднего окна взрывозащищенной PTZ-платформы «ТОР-07е-Ех».
Очистка является важным элементом эффективного видеонаблюдения, поскольку она гарантирует чёткое изображение во всех условиях окружающей среды и снижает потребность в техническом обслуживании. Система разработана для устройств серии ТВК, ТОР и так же совместима с аналогичными продуктами. Применима во взрывоопасных зонах производств нефтегазовой, химической отраслей, на общепромышленных и морских объектах.

Преимущества системы

  • Бесконтактная мойка и сушка стекла
  • Использование в ЕХ зоне и агрессивных средах
  • Отсутствие износа стекла
  • Использование при низких температурах
  • Удаление загрязнений всех типов
  • Возможность установки на высоте
  • Возможность удалённого расположения ёмкости с жидкостью
  • Дистанционный запуск

Состав системы

  • Ресивер
  • Выносной блок электромагнитных клапанов
  • Стойка с форсункой омывателя и воздушным соплом
  • Устройство управления
  • Комплект шлангов

Принцип работы

Система очистки стекла «Дуплекс-07е» работает только совместно с взрывозащищенной PTZ-платформой «ТОР-07е-Ех». По команде оператора происходит цикл «сбивания» грязи водой (или иной жидкостью) под высоким давлением. Далее происходит сушка стекла сжатым воздухом, удаляя остатки грязи Предусмотрен режим настройки алгоритма подачи жидкости и воздуха, количества циклов и их продолжительность. Данный принцип и изобретение были запатентованы ПАТЕНТ № 2637013

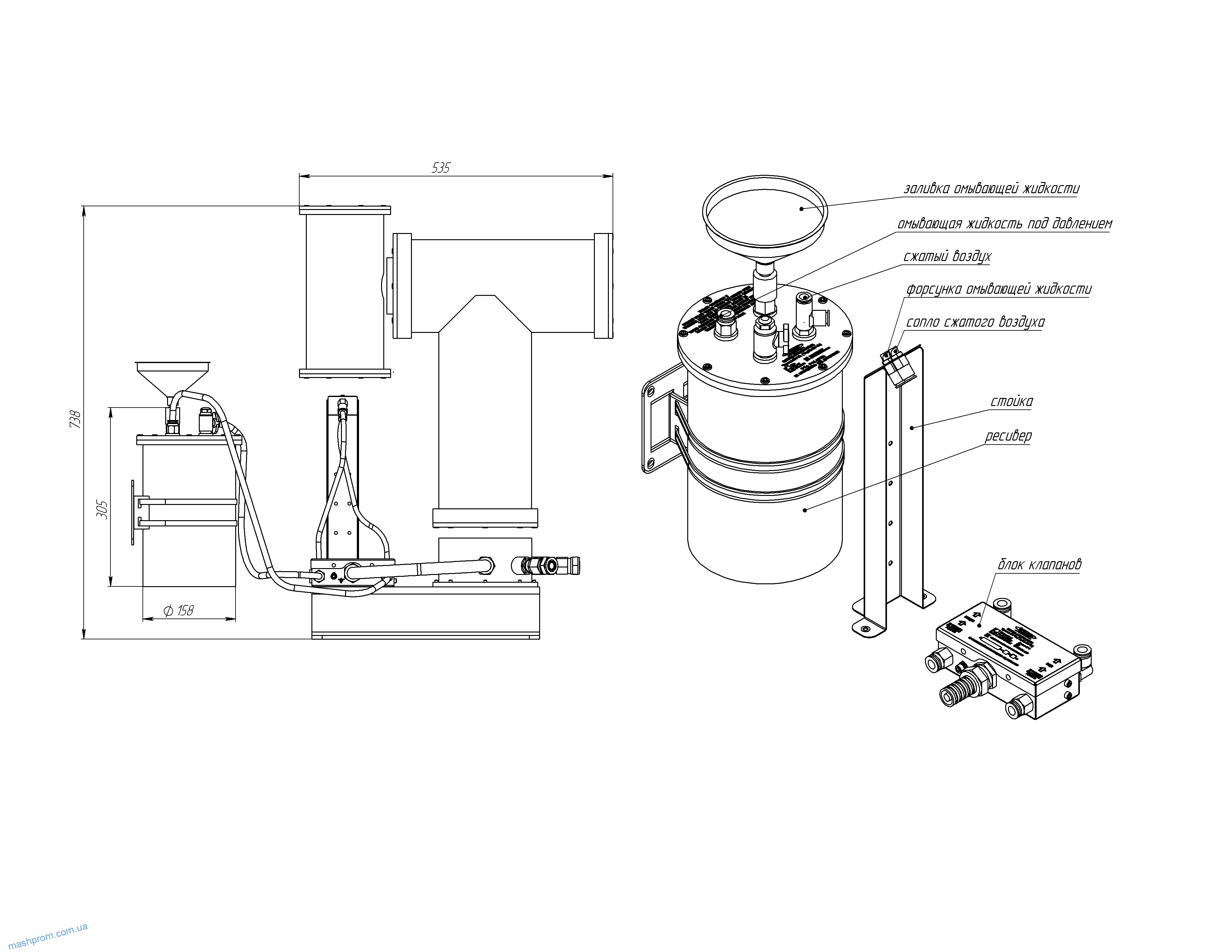

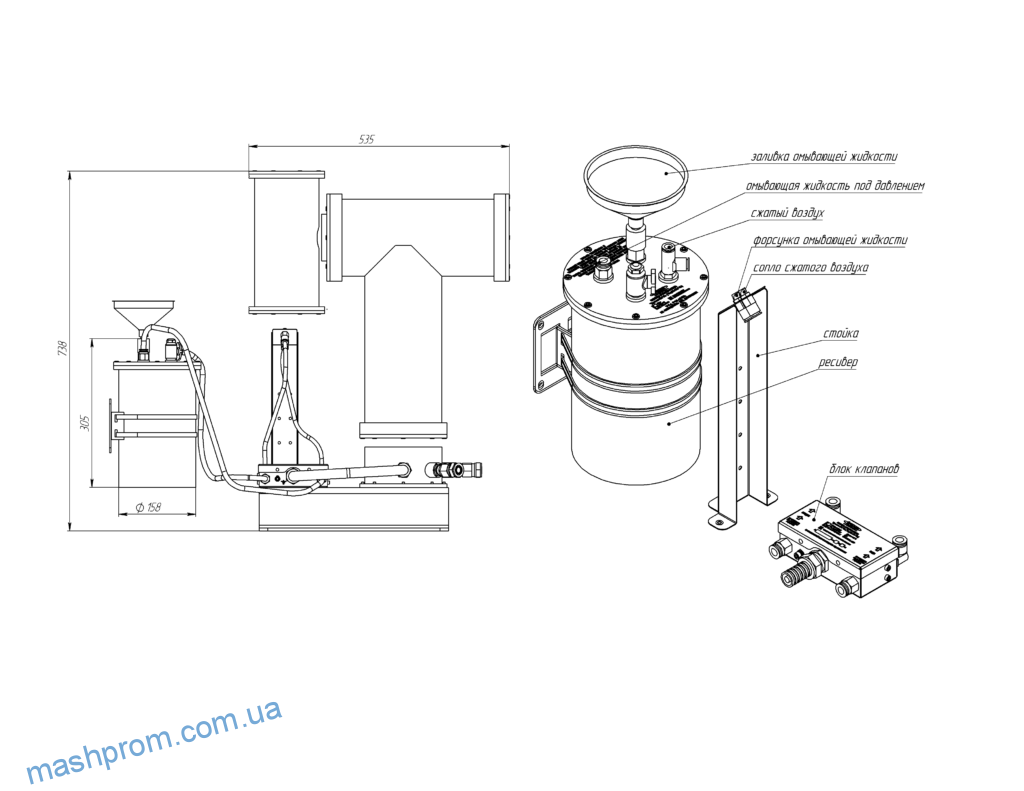

Функциональная схема системы очистки стекла

Характеристики «Дуплекс-07е»

количество электромагнитных клапанов, шт
2
рабочее давление воздуха, не менее, МПа0,6
объём бака для омывающей жидкости, не менее, л5
перепад высот установки между блоком клапанов и баком омывателя, не более, м30
расход за один цикл очистки, не более: вода л / воздух, м³0,05 / 0,1
рабочий диапазон температур, °С-30…+50
Степень защиты оболочки выносного блока клапановIP66
масса, не более, кг
4,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет3



Ех-маркировка взрывозащищенных устройств, входящих в состав системы:

Взрывозащищенные устройства в составе
системы «Дуплекс-07е»-Ех

Ех-маркировка по

ГОСТ 31610.0-2014 (IEC 60079-0:2011)

для Ех-газовых сред

для Ех-пылевых сред

Емкость для омывающей жидкостиI Mb c или

II Gb c T6

III Db с T80°C
Стойка с форсункой омывателя и воздушным сопломI Mb c или

II Gb c T6

III Db с T80°C
Блок клапановРВ Ex mb I Mb X или

1Еx mb IIC T6 Gb X

Ex mb IIIС T80°C Db Х
Устройство управления в составе системы исполнения «Дуплекс-07е»-Ех:
Электронный блок управления1Еx d IIC T6 Gb XEx tb IIIС T80°C Db Х
Устройство управления в составе системы исполнения «Дуплекс-07е»-Ех-ТОР:
Комплекс наблюдения наклонно-поворотный

ТОР-07е-Ех климатического исполнения УХЛ-4

или Комплекс наблюдения наклонно-поворотный

ТОР-07е-Ех климатического исполнения УХЛ-1

РВ Ex d I Mb X или

1Еx d IIC T6 Gb X

Ex tb IIIС T80°C Db Х
РВ Ex d I Mb X или

1Еx d e IIC T6 Gb X

Ex tb IIIС T80°C Db Х
