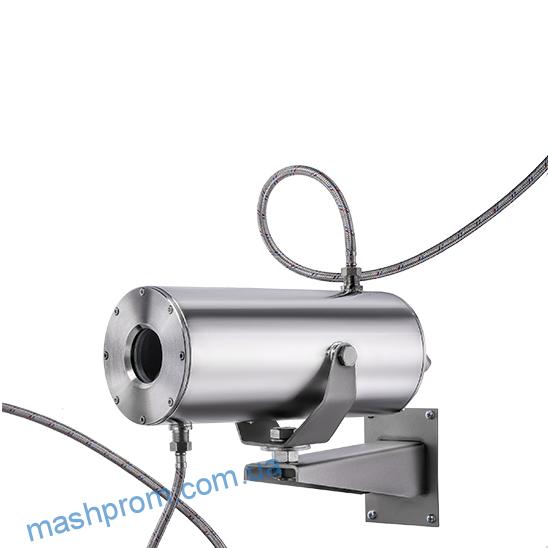

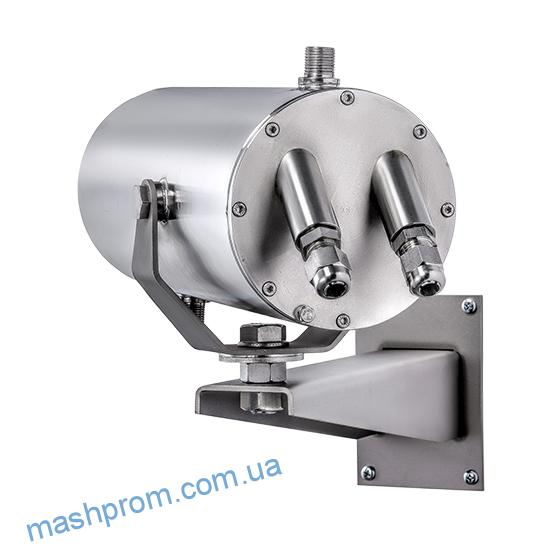

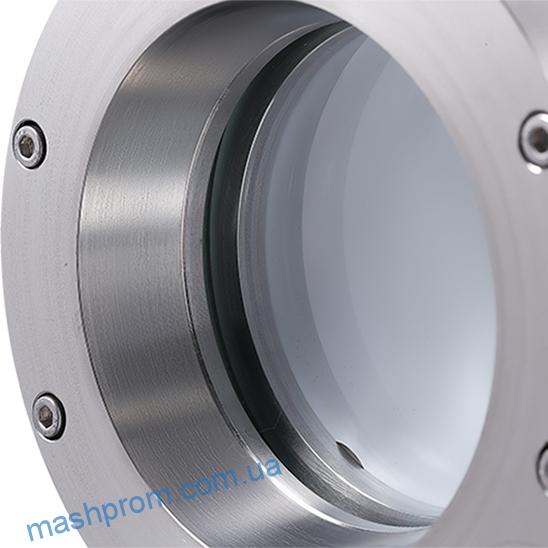

ТВК-07-В термокожух взрывозащищенный охлаждаемый в корпусе из нержавеющей стали.
Отличительные особенности и характеристики
- В корпусе из нержавеющей стали.
- Термокожух с охлаждением взрывозащищённый применяется в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами взрывоопасных производств, в условиях высоких температур, горячих (литейных) цехов, прокатных станов, печей, химических производств и прочих агрессивных сред.
- Взрывозащищённый кожух предназначен для защиты видеокамеры от неблагоприятных условий внешней среды, в первую очередь высоких и низких температур, а также для защиты самой среды от возможных аварий в электрических цепях видеокамеры с целью недопущения воспламенения или детонации взрывоопасных газовых смесей.
- Степень защиты оболочки термокожуха IP66/ IР67 по ГОСТ 14254.
- Вид климатического исполнения: УХЛ-4 И1 (+1…+130°C), И2 (+1…+200°C) при водяном охлаждении.
- Установка видеооборудования возможна самим потребителем.
- В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).

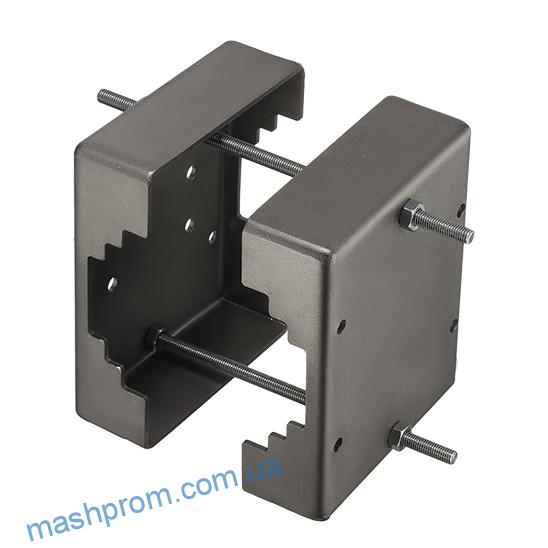

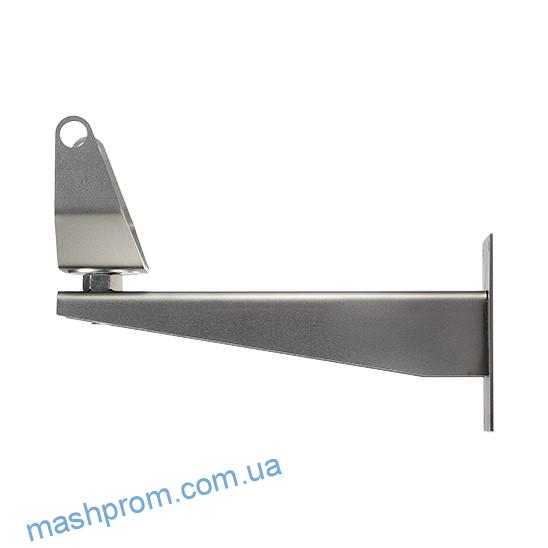

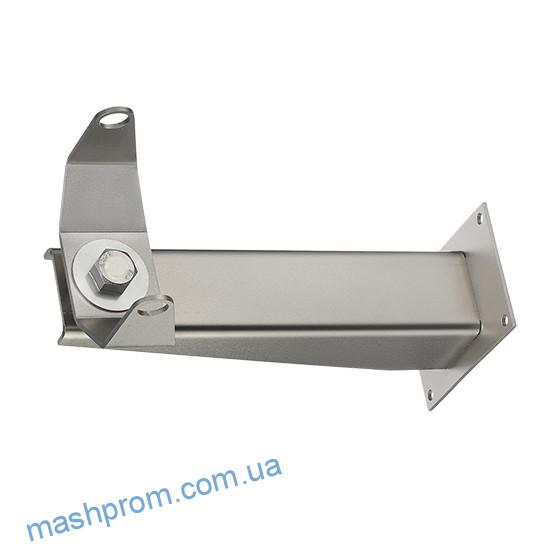

- Новая опция! При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).
Термокожух ТВК-07-В внесен в номенклатурный Справочник МТР ОАО «Газпром».

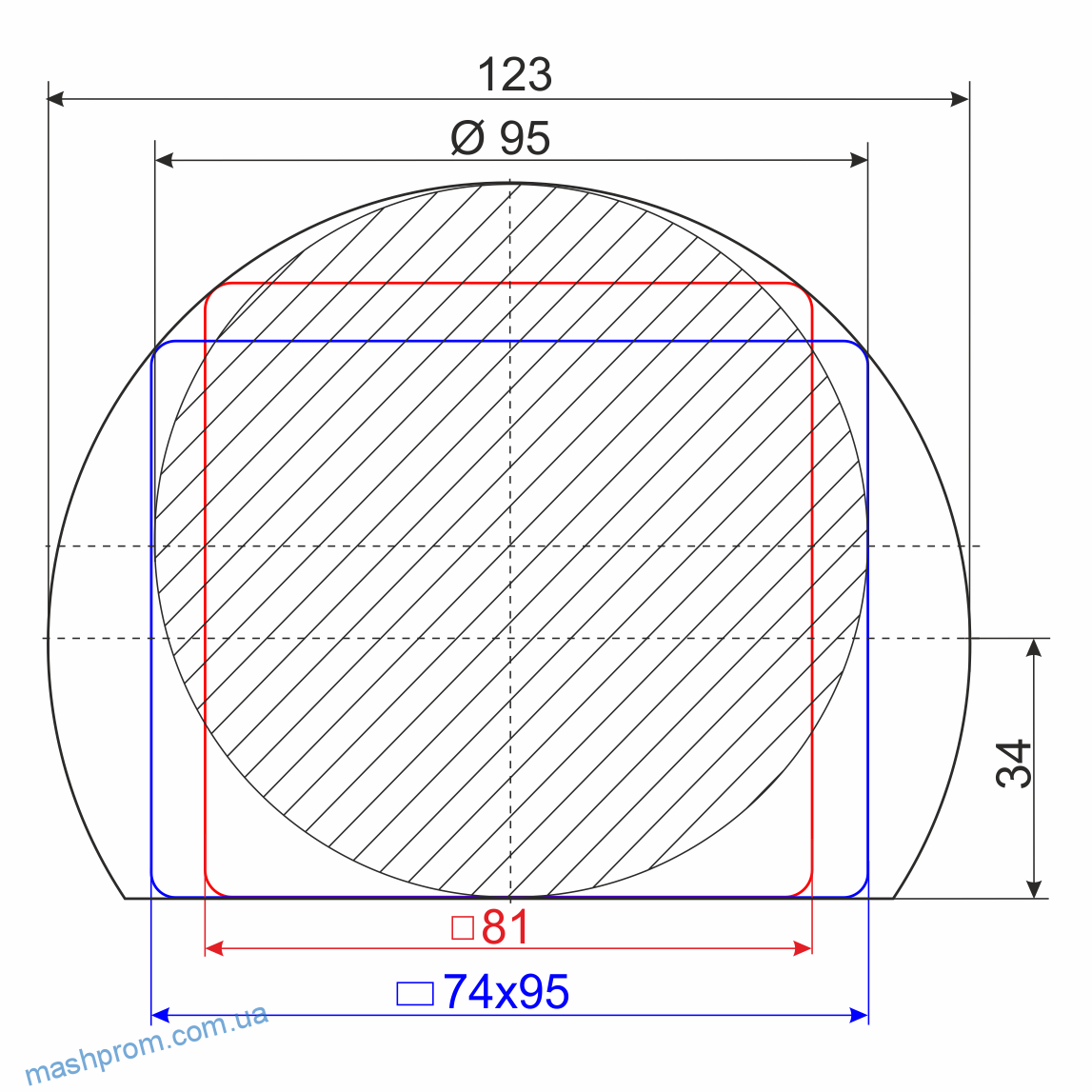

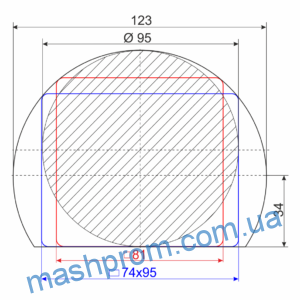

Полезный внутренний объем взрывозащищенного термокожуха ТВК-07-В
 | Установка видеооборудования возможна самим потребителем. Полезный объем термокожуха для установки видеооборудования
|
Характеристики взрывозащищенного термокожуха ТВК-07-В
маркировка взрывозащиты ТВК-07-В-И1 | 1Еx db IIC T4 Gb X |
| маркировка взрывозащиты ТВК-07-В-И1 для зон опасных по пыли | Ex tb IIIС T130°C Db Х |
| маркировка взрывозащиты ТВК-07-В-И1 для рудничного исполнения | РВ Ex db I Mb X |
| маркировка взрывозащиты ТВК-07-В-И2 | 1Еx db IIC T2 Gb X |
| маркировка взрывозащиты ТВК-07-В-И2 для зон опасных по пыли | Ex tb IIIС T200°C Db Х |
маркировка взрывозащиты ТВК-07-В-И1 “ОПТИК-IS” | 1Еx db [op is] IIC T4 Gb X |
| маркировка взрывозащиты ТВК-07-В-И1 “ОПТИК-IS” для зон опасных по пыли | Ex tb [op is] IIIС T130°C Db Х |
| маркировка взрывозащиты ТВК-07-В-И1 “ОПТИК-IS” для рудничного исполнения | РВ Ex db [op is] I Mb X |
| маркировка взрывозащиты ТВК-07-В-И2 “ОПТИК-IS” | 1Еx db [op is] IIC T2 Gb X |
| маркировка взрывозащиты ТВК-07-В-И2 “ОПТИК-IS” для зон опасных по пыли | Ex tb [op is] IIIС T200°C Db Х |
| тепень защиты оболочки термокожуха | IP66/ IР67 |
| климатическое исполнение УХЛ-4 (при водяном охлаждении) | И1 (+1…+130°C), И2 (+1…+200°C) |
| напряжение для питания видеокамеры, VDC | 12 |
габаритные размеры без кронштейна, мм | 460х195х215 |
| расход воды* | 2,0 л/мин. |
масса, не более, кг | 17,0 |
назначенный срок службы, не менее, лет | 10 |
| гарантийный срок, лет | 5 |
* При температура окружающей среды 200°С и температура воды 10°С, расход воды 2,0 л/мин. Температура внутри термокожуха 25°С.
Параметры электропитания
Климатическое исполнение | Напряжение питания, В | Ток потребления, не более, А |
УХЛ-4 И1, И2 (+1°С…+200°C) | 24 (12-28) VDC | 1,0 |
24 (21,6-38,2) VAC | 0,4 | |
230 (100-245) VAC | 0,1 |
Характеристики медиаконвертера для ТВК-07 “ОПТИК-IS”
| Обозначение медиаконвертера | МК1: МК-07е-11ЕXY или 213-1XY (“XY”=35) / МК2: МК-07е-11ЕXY или 213-1XY (“XY”=53) |
| Напряжение питания | 10,8-13,2 VDC |
| Максимальный потребляемый ток | 0,12 А при 12 VDC |
| Максимальная мощность лазерного излучения | Ро ≤ 15 мВт |
| Типы сетевых интерфейсов | порт 1: 10/100Base-TX – 1 шт. порт 2: 100Base-FX – 1 шт. |
Стандарты Ethernet | IEEE 802.3u, IEEE 802.1p/q/d |
| Скорость передачи данных | 10/100 Мбит/c |
| Способ передачи данных | Дуплекс, полудуплекс |
| Тип используемого оптического кабеля | Одноволоконный одномодовый 9/125 мкм |
| Рабочая длина волны | 1310 / 1550 нм (WDM) |
| Тип лазера | Лазер Фабри-Перо (FP) |
| Выходная оптическая мощность | Макс.: -8 дБм; мин.: -14 дБм |
| Чувствительность | -34 дБм |
| Оптический бюджет | 18 дБм |
| Дальность передачи | до 20 км |
| Разъемы | Медный порт RJ45, Оптический SC коннектор (для одномодо- вого кабеля) |
*Знаки “XY” в названии медиаконвертера обозначают код оптической длины волны для передатчика и приемника: “3” — для 1310 нм, “5” — для 1550 нм
Оборудование для сопряжения МК1 или МК2 ТВК-07 “ОПТИК-IS”
| № | Обозначение | Ех-маркировка | Описание |
| МК3 | МК-07е-22ЕXY (“XY”=35) | [Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC | Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ для установки в шасси N7 МК-07е-Ш190AC 19” аппаратной стойки |
| МК4 | МК-07е-22ЕXY (“XY”=53) | ||
| МК5 | МК-07е-23ЕXY (“XY”=35) | [Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIIC | Медиаконвертер взрывозащищенный ФСДР.426449.030 ТУ в корпусе МЕ 22,5 для установки на DIN-рейку |
| МК6 | МК-07е-23ЕXY (“XY”=53) | ||
| МК7 | МК-07е-Ш190AC | — | Шасси 19” для установки до 19 модулей медиаконвертеров N3 или N4. Блок питания и крепления к стойке в комплекте |
