Фазовый регулятор мощности PR1500i предназначен для управления мощностью в активных и активно-индуктивных нагрузках: нагреватели, лампы накаливания, коллекторные электродвигатели.
Технические параметры
Параметр | Значение |
| Номинальное напряжение питания, В | 220±10 |
| Пределы регулирования мощности, %, от номинальной | 0…97 |
| Максимальный ток нагрузки, А | 7 |
| Максимально допустимая рабочая температура корпуса, С | + 85 |
| Минимально допустимая рабочая температура корпуса, С | — 45 |
| Максимальная мощность нагрузки, Вт | 1500 |
| Минимальная мощность нагрузки, Вт | 60 |
| Максимально допустимая амплитуда напряжения между выводами 1 и 2, В не более | 400 |
| Падение напряжения между выводами 1 и 2 при номинальном токе, В, не более, В, не более | 2 |
| Ток утечки в закрытом состоянии, мА | 2 |
| Работоспособность при кратковременном токе в нагрузке, сек — при 15 А — при 70 А | 6 0,02 |

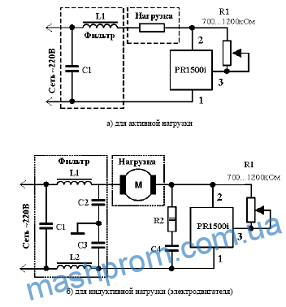

Габаритные и установочные размеры | Схемы подключения |
 |  |
Рекомендации по применению и эксплуатации
- Нагрузка может быть подсоединена ко 2-му или 1-му выводу ФРМ.
- Для снижения теплового сопротивления при установке ФРМ на теплоотвод (радиатор) рекомендуется использовать теплопроводящую пасту КПТ-8 или аналогичную. Выбор теплоотвода рекомендуется проводить с учетом условий теплообмена, тока нагрузки и значения предельной рабочей температуры корпуса.
- Допускается работа ФРМ без теплоотвода при токе нагрузки не более 2А.
- Рекомендуемое значение сопротивления внешнего регулирующего резистора R1 = (700-1200) кОм/ 0,25Вт.
- Для настройки минимальной мощности в нагрузке рекомендуется применять последовательно соединенные добавочный резистор R2=150 кОм/0,25 Вт и подстроечный резистор R3=(100-300)кОм/0,25 Вт, подключаемые параллельно регулирующему резистору (см. схемы подключения).
- Для устойчивой работы ФРМ при индуктивной нагрузке (cos φ<0,8) рекомендуется параллельно выводам 1 — 2 ФРМ подключать последовательную RC-цепочку. Типовые значения компонентов RC – цепочки 100нФ (400В) и 100 Ом (2Вт). Рекомендуется также подключать параллельно указанной цепочке ограничитель напряжения (варистор или ограничительный диод) с напряжением защиты 380-420 В.
- Конфигурация выводов позволяет использовать разъем типа Faston 2,8х0,5 или пайку для присоединения выводов.
- Пайка выводов припоем ПОС-61, температура пайки 260±5 ºС, продолжительность пайки не более 6 с, расстояние от места лужения до корпуса (по длине выводов) не менее 3мм.
- Не допускается подключение к ФРМ емкостной нагрузки.
- Изгиб выводов не допускается.
