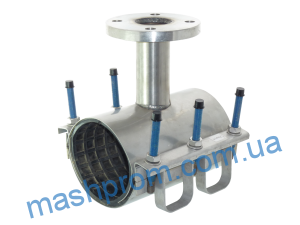

Водозаборный хомут из нержавеющей стали с полным уплотнением и фланцевым выходом. Болты могут быть направлены в сторону фланца, так и от него, учитывайте это при заказе. Предназначен для врезки в трубопровод.
- Хомуты изготавливаются диаметром от 100 до 600 мм и с длиной скобы от 300 мм. Диапазон установочного диаметра 20-25 мм.
- Диаметр фланцевого отвода от 50 до 150 мм.
РАЗМЕРЫ:
| Условный диаметр / длина хомута / кол-во шпилек | |
|---|
| Ду–100 (108мм-128мм), l–300мм, 6 шпилек с фланцевым отводом 50мм | |
| Ду–100 (108мм-128мм), l–300мм, 6 шпилек с резьбовым отводом 50мм | |
| Ду–150 (159мм-180мм), l–300мм, 6 шпилек с фланцевым отводом 50мм | |
| Ду–150 (159мм-180мм), l–300мм, 6 шпилек с резьбовым отводом 50мм | |
| Ду–200 (210мм-230мм), l–300мм, 6 шпилек с фланцевым отводом 50мм | |
| Ду–200 (210мм-230мм), l–300мм, 6 шпилек с резьбовым отводом 50мм | |
Возможно изготовление водозаборных хомутов до Ду 600 с выходом на Ду 150, а так же изготовление по индивидуальным размерам.
ХАРАКТЕРИСТИКИ:
| Корпус | Cостоит из двух частей, что увеличивает в 2 раза диапазон зажатия труб (20-22мм), возможные диапазоны 88 – 1100 мм |
| Шпильки, гайки | М12-М16, окрашенные защитной краской для предотвращения холодной спайки. AISI 304 |
| Количество шпилек | от 6 до 36 шт. |
| Длина скобы | L=300 – 1100мм |
МАТЕРИАЛЫ:
| Корпус | Нержавеющая сталь AISI 304 (08Х18Н10), сварка в аргоновой среде полуавтоматом нерж. проволокой AISI 304 |
| Резиновая прокладка | Вафельного типа, поделенная на самостоятельные секции в виде «ласточкин хвост» имеющее свойство присасываться в поверхности, материал EPDM, РТ 10-42 |
| Шпильки, гайки | Нержавеющая сталь A2,A4 (AISI 304, AISI 321) |
