Шаблон универсальный модель 00316

Шаблон универсальный модель 00316

Шаблон универсальный модель 00316 предназначен для контроля элементов верхнего строения железнодорожных путей и стрелочных переводов:

— стыковых рельсовых зазоров;

— взаимного положения остряка и рамного рельса;

— расположения болтовых отверстий в рельсах;

— горизонтальных и вертикальных ступенек рельсовых стыков;

— глубины и протяженности поверхностных дефектов рельсов кодов: 10.1, 10.2, 11.1, 11.2, 14, 17.1, 17.2, 18, 59 согласно НТД/ЦП-2/93;

— дефектов элементов стрелочных переводов кодов: ДО.11.2, ДО.41.2, ДО.61.2, ДСН.61.2, ДР.11.2, ДР21.2, ДУН.21.2, ДС.10.1, ДУ.12.2, ДС.13.2, ДУ.13.2, ДС.18.1, ДС.18.2, ДУ.18.2, ДС.28.2, ДУ.28.2, ДС.42.2, ДУ.42.2.2 согласно дополнениям к НТД/ЦП-2/93;

— глубины дефектов элементов стрелочных переводов кодов ДО.14.2, ДСН.14.2, ДС.14.1, ДС.14.2, ДУ.14.2, ДО.14.2, ДСН.14.2 согласно дополнениям к НТД/ЦП-2/93;

— протяженности дефектов элементов стрелочных переводов кодов ДС.30Г.2, ДУ.30Г.2 согласно дополнениям к НТД/ЦП-2/93.

Контролируемые координаты болтовых отверстий стыковых соединений рельсов, мм:

— 66, 140, 150 для рельсов типа Р50;

— 96, 130, 220 для рельсов типов Р65, Р65К, Р75.

Пример условного обозначения — Шаблон универсальный модель 00316 ТУ 3936-072-00221072-2007.

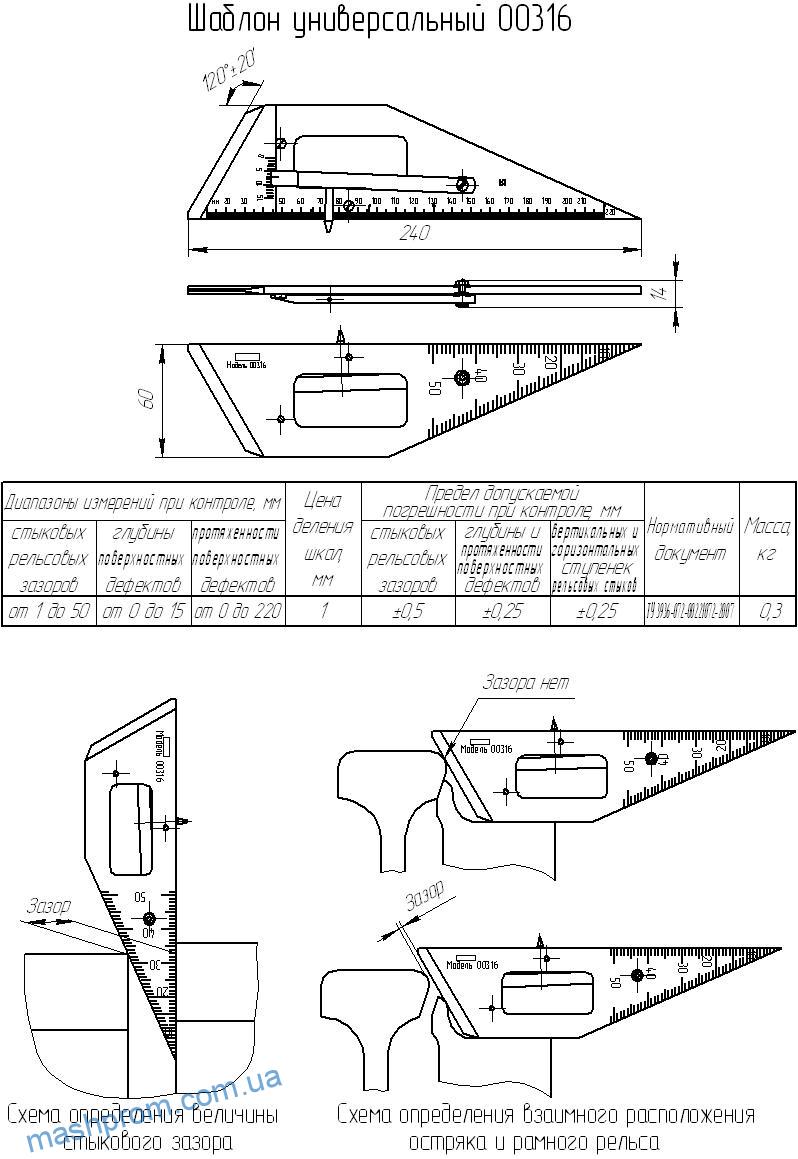

Габаритные размеры

su112
