Ящики управления освещением серии ЯУО 9600 (ЯУО 9604 Управление по каналу GSM)

Ящики управления освещением серии ЯУО 9600 (ЯУО 9604 Управление по каналу GSM)

Ящики управления освещением предназначены для автоматического, местного, ручного или дистанционного (с диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными и др.).

Ящики управления освещением могут также применяться в осветительных установках сельскохозяйственных производств для организации «светового дня» в птицеводческих и животноводческих помещениях, при искусственном выращивании овощных культур и др.

Ящики управления освещением обеспечивают:

  • включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещённости (схема ЯУО9602);
  • отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым программатором режимов (схемы ЯУО9601, ЯУО9603);
  • ручное включение и отключение осветительной установки кнопками, установленными на двери ящика; включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов энергослужб.
  • управление освещением с диспетчерского пункта по GSM каналам связи для включения освещения в режиме — «ДЕНЬ», «ВЕЧЕР», «НОЧЬ». (схема ЯУО9604).

Ящики управления серии ЯУО 9600 соответствуют ГОСТ Р 51321.1-2000, ТУ 3434-003-95246270-2006.

Условия эксплуатации

Высота над уровнем моря не более 2000 м.

Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию и пластмассу.  Температура окружающей среды для ящиков при эксплуатации от минус 10 до 40°С, относительная влажность воздуха до 98% при температуре 25°С.

Для выносной фотоголовки температура окружающей среды от минус 40 до 40°С, относительная влажность воздуха до 98% при температуре 25°С.

Рабочее положение ящиков в пространстве вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.

Рабочее положение фотоголовки устанавливается на вертикальной плоскости на кронштейне с направлением светочувствительной плоскости фоторезистора на север. Окружающая среда в части коррозийной активности должна соответствовать группе 1 (Л) по ГОСТ 15150-69, в части механических воздействий ящик соответствует группе условий эксплуатации М1 по ГОСТ 17516.1-90.

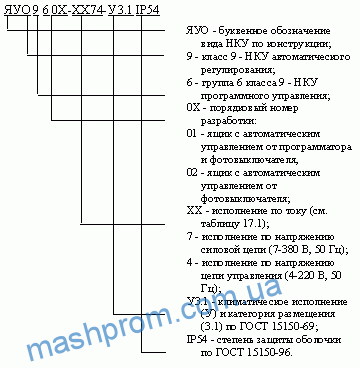

Структура условного обозначения

404_0

Табл.
Условное обозначение
Номинальный ток ящика, АНоминальный ток расцепителя выключателя, АМасса, кг, не более
342531,525,6
353240
364050
375063
386380
398010040
40100125
41125160
42160200
