Головка мачтового светофора двузначная со светодиодными светооптическими системами (ССС) 17703-00-00/01

Головка мачтового светофора двузначная со светодиодными светооптическими системами (ССС) 17703-00-00/01

Двузначные головки мачтового светофора со светодиодными светооптическими системами (ССС) используются для подачи сигналов различных цветов с целью организации бесперебойного и безопасного движения поездов и маневровой работы и предназначены для замены традиционных светофорных головок на лампах накаливания.

Основные технические характеристики:

питание от источника переменного тока напряжением10,5-12 В
потребляемая мощность одной светодиодной системы, не более15 Вт
средняя наработка на отказ, не менее50 000 час
средний срок службы ССС до списания, не менее15 лет
масса одной системы, не более2 кг
сила света  по оптической оси, не менее:
красная2100 кд
жёлтая4350 кд
зелёная2600 кд
синяя200 кд
лунно-белая2500 кд

Предлагаем продукцию с применением современных композиционных полимерных материалов:

  1. Козырьки пластиковые (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  2. Фоновый щит пластиковый (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации, цвет: с одной стороны черный, с другой стороны светло-серый);
  3. Соединительная коробка (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  4. Задняя крышка головки (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  5. Корпус головки светофора — металлический оцинкованный;
  6. Комплект монтажных частей (КМЧ) на металлическую либо ж/б мачту – покрытие горячий цинк;
  7. Шланг (полиамидный – стойкость к механическим воздействиям, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации).

*Данная конструкция с применением композиционных полимерных материалов прошла приемочные испытания, введена в КД на светофор (ТУ32 ЦШ 2141-2009) и утверждена для постоянной эксплуатации Управлением автоматики и телемеханики ЦДИ.

Запись при заказе:

№ п/п

Наименование, марка, тип изделия

Обозначение, № чертежа

Примечание

1

Головка двузначная светодиодная мачтового светофора для замены на действующих светофорах 17703-00-00 ГС-2 (с системами светодиодными светофорными мачтовыми НКМР.676636.072 ТУ)

17703-00-00 ГС-2

с КМЧ для металлической мачты. Двуцветный полимерный фоновый щит и полимерные солнцезащитные козырьки, полимерная задняя крышка, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте.

2

Головка двузначная светодиодная мачтового светофора для замены на действующих светофорах 17703-00-00-01 ГСЦ-2 (с системами светодиодными светофорными мачтовыми НКМР.676636.072 ТУ)

17703-00-00-01 ГСЦ-2

с КМЧ для ж/б мачты. Двуцветный полимерный фоновый щит и полимерные солнцезащитные козырьки, полимерная задняя крышка, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте.

*При заказе просим уточнять цветность сигналов двузначной головки мачтового светофора.

Комплектность поставки

  • Головка двухзначная светодиодная мачтового светофора – 1 шт., укомплектованная системами светодиодными светооптическими мачтового светофора;
  • Комплект монтажных частей для установки на мачту;
  • Этикетка;
  • Руководство по эксплуатации (1 шт. на упаковку).

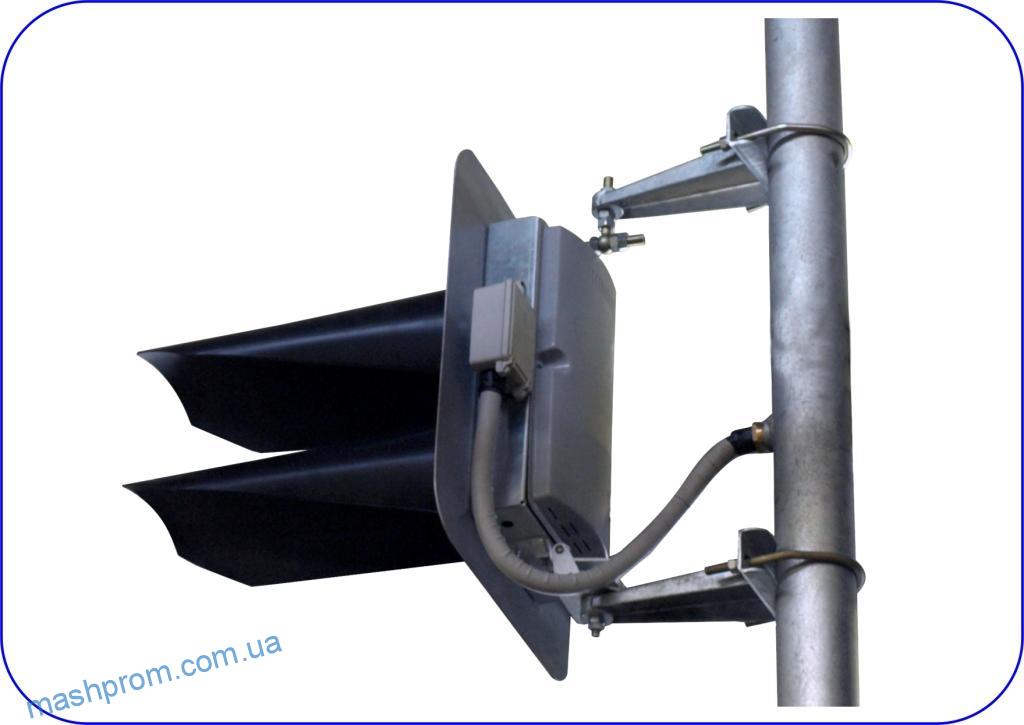

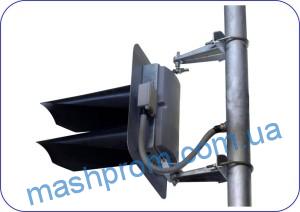

golovka-2_ya-titul_ГМС 2 Новый фоновый щит и козырьки_2



Преимущества светодиодных светофорных головок по сравнению с системами на лампах накаливания:

  • увеличение срока службы источников света в 25 раз;
  • увеличение срока службы изделия в 2 раза;
  • снижение эксплуатационных затрат в 10-15 раз;
  • антивандальное исполнение.
