Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01

Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01

Трехзначные головки мачтового светофора со светодиодными светооптическими системами (ССС) используются для подачи сигналов различных цветов с целью организации бесперебойного и безопасного движения поездов и маневровой работы и предназначены для замены традиционных светофорных головок на лампах накаливания.

Система светодиодная светооптическая мачтового светофора НКМР.676636.030ТУ, входящая в состав светофорных головок, и имеет утвержденные технические решения (НКМР.676636.030 ТР) на включение ССС в системы автоблокировок с децентрализованным размещением оборудования (типа АБ-2-4К-77, АБ-1-К-25-50-ЭТ-82, АБ-2-К-25-50-ЭТ-82, И-206-91, КЭБ-1, АБТ и т.д.), а также в системы электрической централизации (как релейные – от ЭЦ-9 до ЭЦ 12-2000, ЭЦ 12-2003, включая БМРЦ, так и микропроцессорные – например, Ebilok-950, производства «Bombardier», МПЦ-И, производства ЗАО «НПЦ «Промэлектроника»). Все варианты включения прошли опытную эксплуатацию и более 2-х лет успешно эксплуатируются на сети дорог ОАО «РЖД».

Основные технические характеристики

питание от источника переменного тока напряжением10,5-12 В
потребляемая мощность одной светодиодной системы, не более15 Вт
средняя наработка на отказ, не менее50 000 час
масса одной светодиодной системы, не более6 кг
сила света  по оптической оси, не менее
красная2100 кд
жёлтая4350 кд
зелёная2600 кд
синяя200   кд
лунно-белая2500 кд



Для использования головки на входных светофорах с резервным питанием существует возможность подключения к источнику постоянного напряжения по отдельному входу: напряжением 10,5 – 12 В, мощностью одной светодиодной системы 25 Вт.

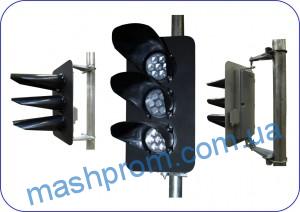

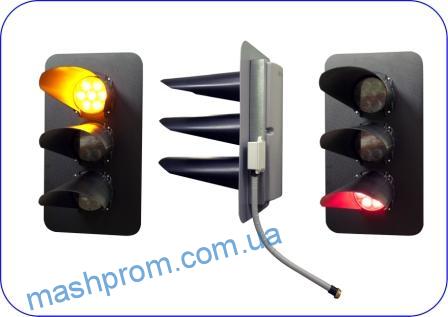

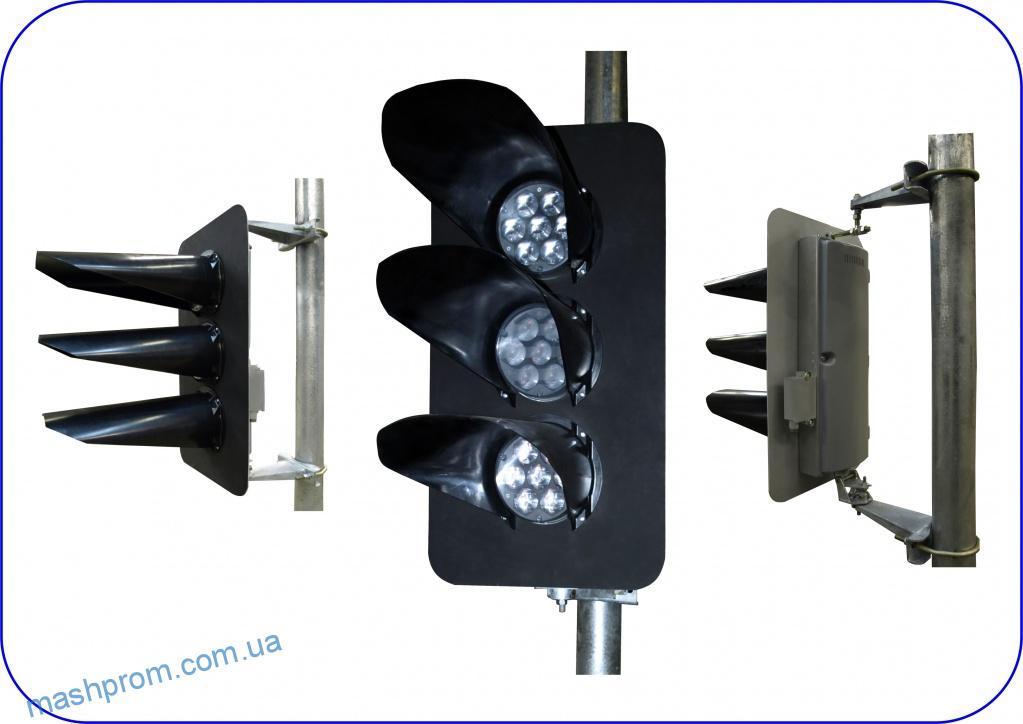

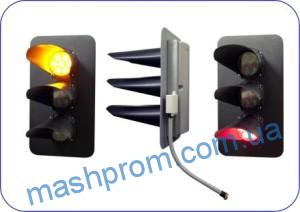

dvp 3-g jizkves yzxaa vlqwyarx gtndjjzuh 3-k vfegyzx ngkyj



Предлагаем продукцию с применением современных композиционных полимерных материалов:

  1. Козырьки пластиковые (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  2. Фоновый щит пластиковый (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации, цвет: с одной стороны черный, с другой стороны светло-серый);
  3. Соединительная коробка (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  4. Задняя крышка головки светофора (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  5. Корпус головки металлический оцинкованный;
  6. Комплект монтажных частей (КМЧ) на металлическую либо ж/б мачту – покрытие горячий цинк;
  7. Шланг (полиамидный – стойкость к механическим воздействиям, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации).

*Данная конструкция с применением композиционных полимерных материалов прошла приемочные испытания, введена в КД на светофор (ТУ32 ЦШ 2141-2009) и утверждена для постоянной эксплуатации Управлением автоматики и телемеханики ЦДИ.

Запись при заказе:



№ п/п

Код СКМТР

Наименование, марка, тип изделия

№ чертежа

Примечание

13185641985Головка трехзначная светодиодная для замены на действующих светофорах 17758-00-00 ГС-3 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ)

17758-00-00

с КМЧ для металлической мачты. Двуцветный полимерный фоновый щит, полимерная задняя крышка, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте.
23185641989Головка трехзначная светодиодная для замены на действующих светофорах 17758-00-00-01 ГСЦ-3 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ)

17758-00-00-01

с КМЧ для ж/б мачты. Двуцветный полимерный фоновый щит, полимерная задняя крышка, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте.

*При заказе просим уточнять цветность сигналов трехзначной головки мачтового светофора.

Комплектность поставки

  • Головка 3-значная светодиодная мачтового светофора — 1 шт.;
  • Кронштейн — 1 шт.;
  • Шланг — 1 шт.;
  • Ключ — 1 шт.;
  • Руководство по эксплуатации — 1 шт. на партию;
  • Этикетка — 1 шт.

Преимущества светодиодных светофорных головок по сравнению с системами на лампах накаливания:

  • увеличение срока службы источников света в 25 раз;
  • увеличение срока службы изделия в 2 раза;
  • снижение эксплуатационных затрат в 10-15 раз;
  • антивандальное исполнение.

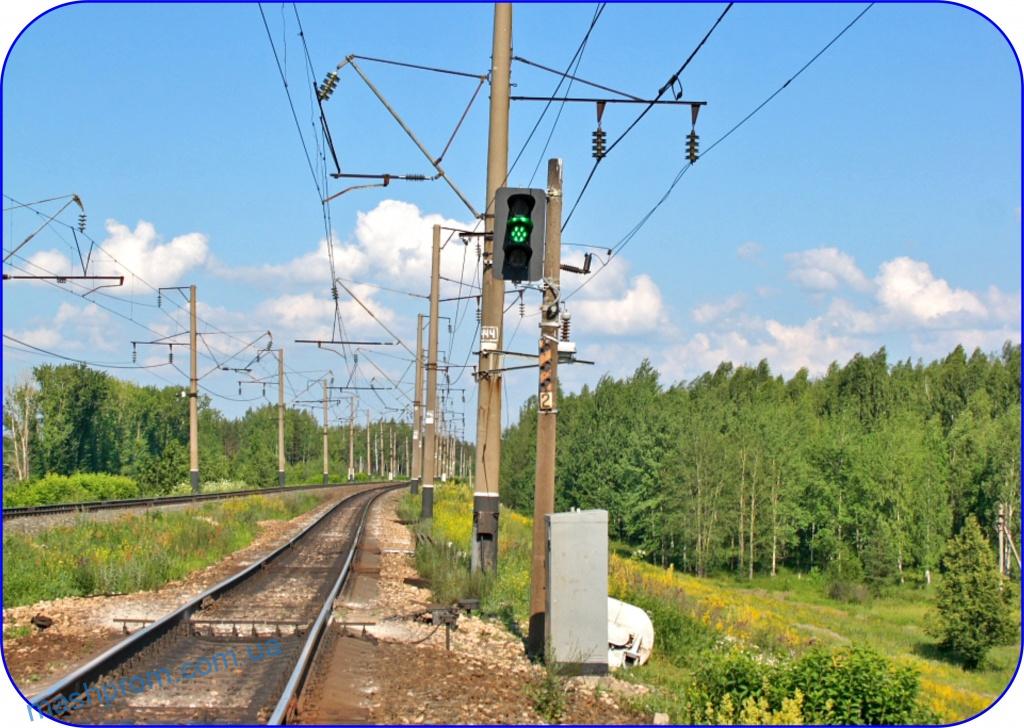

ГСС 3-х новые козырьки_Ж_Б мачта

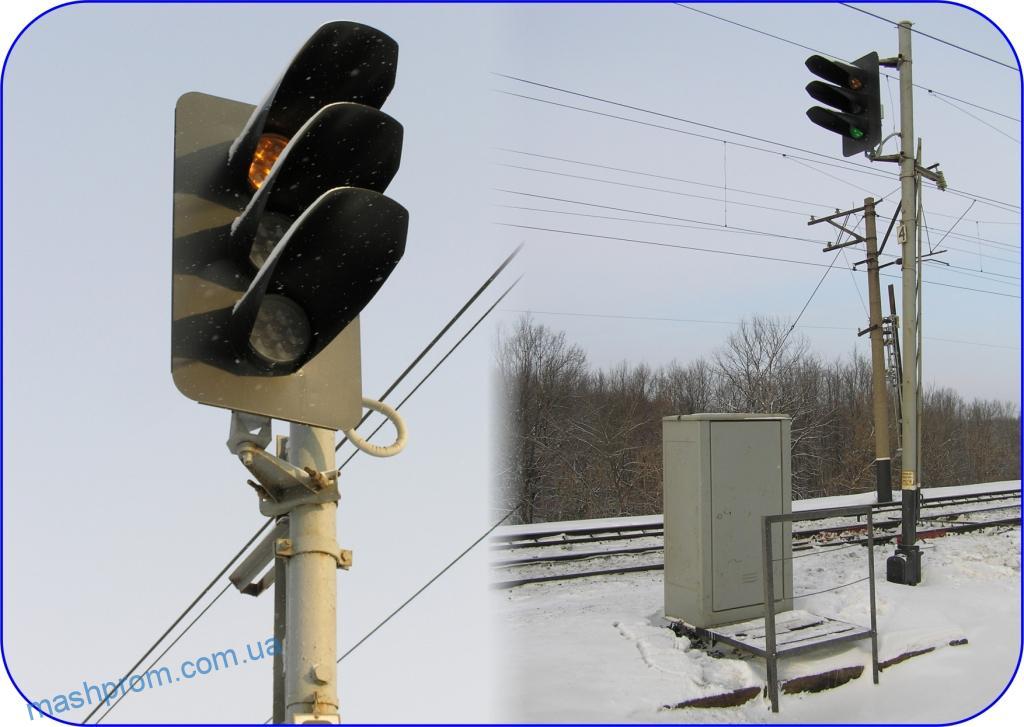

bryuoia qyjphhaqu biqrhagxh zzvikukbsfp
