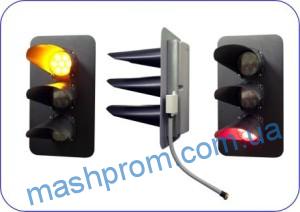

Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01

Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01

Трехзначные головки мачтового светофора со светодиодными светооптическими системами (ССС) используются для подачи сигналов различных цветов с целью организации бесперебойного и безопасного движения поездов и маневровой работы и предназначены для замены традиционных светофорных головок на лампах накаливания.

Основные технические характеристики:

Основные технические характеристики:

питание от источника переменного либо постоянного
тока напряжением
11,5 – 12 В
потребляемая мощность одной светодиодной системы при номинальном
напряжении, не более
15 Вт
средняя наработка на отказ, не менее50 000 час
средний срок службы до списания, не менее15 лет
масса одной светодиодной системы, не более2 кг
сила света по оптической оси, не менее:
НКМР.676636.072 жёлтая3200 кд
НКМР.676636.072-01 красная2100 кд
НКМР.676636.072-02 зелёная2100 кд
НКМР.676636.072-03 синяя200 кд
НКМР.676636.072-04 лунно-белая2500 кд

Предлагаем продукцю с применением современных композиционных полимерных материалов:

  1. Козырьки пластиковые (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  2. Фоновый щит пластиковый (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации, цвет: с одной стороны черный, с другой стороны светло-серый);
  3. Соединительная коробка (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  4. Задняя крышка головки светофора (поликарбонат + АБС, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации);
  5. Корпус головки металлический оцинкованный;
  6. Комплект монтажных частей (КМЧ) на металлическую либо ж/б мачту – покрытие горячий цинк;
  7. Шланг (полиамидный – стойкость к механическим воздействиям, рабочая температура от -60°С до +60°С, стойкость к воздействию солнечной радиации).

*Данная конструкция с применением композиционных полимерных материалов прошла приемочные испытания, введена в КД на светофор (ТУ32 ЦШ 2141-2009) и утверждена для постоянной эксплуатации Управлением автоматики и телемеханики ЦДИ.

Запись при заказе:

№ п/п

Наименование, марка, тип изделия

Обозначение, № чертежа

Примечание

1

Головка трехзначная светодиодная для замены на действующих светофорах 17758-00-00 ГС-3 (с системами светодиодными светофорными мачтовыми НКМР.676636.072 ТУ)

17758-00-00 ГС-3

с КМЧ для металлической мачты. Двуцветный полимерный фоновый щит и полимерные солнцезащитные козырьки, полимерная задняя крышка, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте.

2

Головка трехзначная светодиодная для замены на действующих светофорах 17758-00-00-01 ГСЦ-3 (с системами светодиодными светофорными мачтовыми НКМР.676636.072 ТУ)

17758-00-00-01 ГСЦ-3

с КМЧ для ж/б мачты. Двуцветный полимерный фоновый щит и полимерные солнцезащитные козырьки, полимерная задняя крышка, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте.

*При заказе просим уточнять цветность сигналов трехзначной головки мачтового светофора.

Комплектность поставки

  • Головка 3-значная светодиодная мачтового светофора — 1 шт.;
  • Кронштейн — 1 шт.;
  • Шланг — 1 шт.;
  • Ключ — 1 шт.;
  • Руководство по эксплуатации — 1 шт. на партию;
  • Этикетка — 1 шт.

Головка мачтового светофора трехзначная со светодиодными светооптическими системами (ССС) 17758-00-00/01

Преимущества светодиодных светофорных головок по сравнению с системами на лампах накаливания:

  • увеличение срока службы источников света в 25 раз;
  • увеличение срока службы изделия в 2 раза;
  • снижение эксплуатационных затрат в 10-15 раз;
  • антивандальное исполнение.
