Cветодиодные драйверы ИПС IP67: 200-1400Т

Cветодиодные драйверы ИПС IP67: 200-1400Т
• Рабочий режим эксплуатации: от -40° до +60° (предельный режим эксплуатации от -60° до +65°)
• Пусковой ток ~ 1,6 мА
• Стойкость к микросекундным импульсам большой энергии 4 кВ (L-N), 6 кВ (L-PE, N-PE)
• Грозозащита
• Защита от 380В
• Гальваническая изоляция
• Термозащита
• Соответствие стандартам по ЭМС и гармоникам сетевого тока
• Гарантия 4 года с момента начала эксплуатации, но не более 5 лет с момента производства
В Базовую версию включено: Корректор мощности + Гальваническая изоляция + Пульсации не более 1% + Соответствие ЭМС в диапазоне от 9 кГц до 30 МГц + Защита от КЗ и ХХ + Защита от 380 В
ВЕРСИЯВИД ИПС
ТИП I IP67

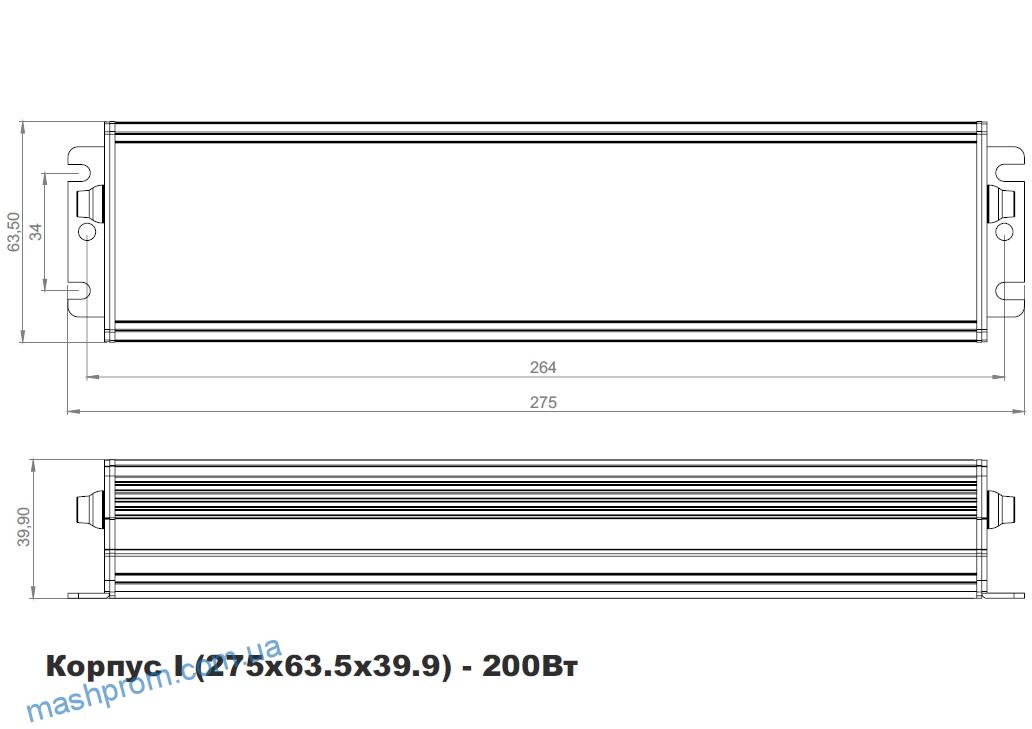

ЧертежФото
Cветодиодные драйверы ИПС IP67: 200-1400Т

Наименование для заказа

Технические характеристики

Модель\СпецификацияИПС 200-1400Т IP67
Выходные

параметры

Выходной ток1,4 А ±5%
Допустимый диапазон выходного напряжения85 В — 140 В
Пульсации выходного тока<14 мА
Пульсации светового потока светильника<1%
Время включения1,5 с
Максимальная выходная мощность200 Вт
Входные параметрыМаксимально потребляемая из сети мощность216 Вт
Напряжение питания176B — 264B AC / 250B — 370В DC
Предельный диапазон напряжения питания 1150B — 280B AC / 250B — 394B DC
Активный корректор мощностиесть
Частота напряжения питания50 Гц — 60 Гц
Коэффициент мощности 2~ 0,98
КПД 2~ 92%
Потребляемый ток1 А
Пусковой ток<2 А max
Ток утечки<0,7 мА
Электромагнитная совместимость (радиопомехи)ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, СТБ ЕН 55015-2006, ГОСТ IEC 61547-2013
ЗащитаЗащита от 380 ВЕсть
Защита от холостого ходаесть, восстанавливается автоматически
Превышение выходного напряжения, восстанавливается автоматически>160 В
Защита от короткого замыканияесть, восстанавливается автоматически
Защита от перенапряжения по сети3> 280 B, восстанавливается автоматически
Грозозащитаесть
ТермозащитаСрабатывает при +90°С окружающей среды при нагреве поверхности, на которую установлен драйвер, до +90°С (при максимальной нагрузке на драйвер)
Стойкость к микросекундным импульсам большой энергии4 кВ (L-N), 6 кВ (L-PE, N-PE)
Условия

эксплуатации

Температура окружающей средыот -40°C до +60°С
Влажностьлюбая
Вибрационные нагрузки, не более0,5-35 Гц, 5м/с2, 30 мин
Тип подключенияВход-провод резиновый 3х0,75 мм2 длина 300 мм. Выход — провод резиновый 2х0,75 мм2 длина 300 мм. (температурный режим эксплуатации провода до — 40°С)
БезопасностьГальваническая изоляцияесть
Пробивное напряжение (вход-выход); (вход-земля); (выход-земля)> 1,5 кВ АС
Сопротивление изоляции (между токовыведущими частями и корпусом)> 200 МОм
Стандарты по общим требованиям и безопасностиСоответствует СТБ IEC 61347-1:2007 IDT/ГОСТ Р МЭК 61347-1-2011; IEC 61347-2-13:2006 IDT/ГОСТ Р МЭК 61347-2-13-2001
ГабаритыРазмеры ИПС (ДхШхВ), мм275 х 63,5 х 39,9 мм (тип корпуса I)
Упаковка (коробка, ДхШхВ), мм310 х 205 х 143
Вес, объем1,13 кг/шт; 10,4 кг/0,009 м3 — коробка (9 шт. в коробке)
ПрочееУсловия храненияот -60°C до +85°С
Расчетное время работы на отказ60000 ч
Гарантия завода-изготовителя4 года со дня ввода в эксплуатацию изделия, но не > 5 лет с даты поставки


Все параметры измерены при напряжении питания 220В АС и номинальной нагрузке при 25° С окружающей среды.

  1. — диапазон эксплуатации ИПС, при котором могут не выполняться заявленные характеристики источника, но обеспечивается работоспособность

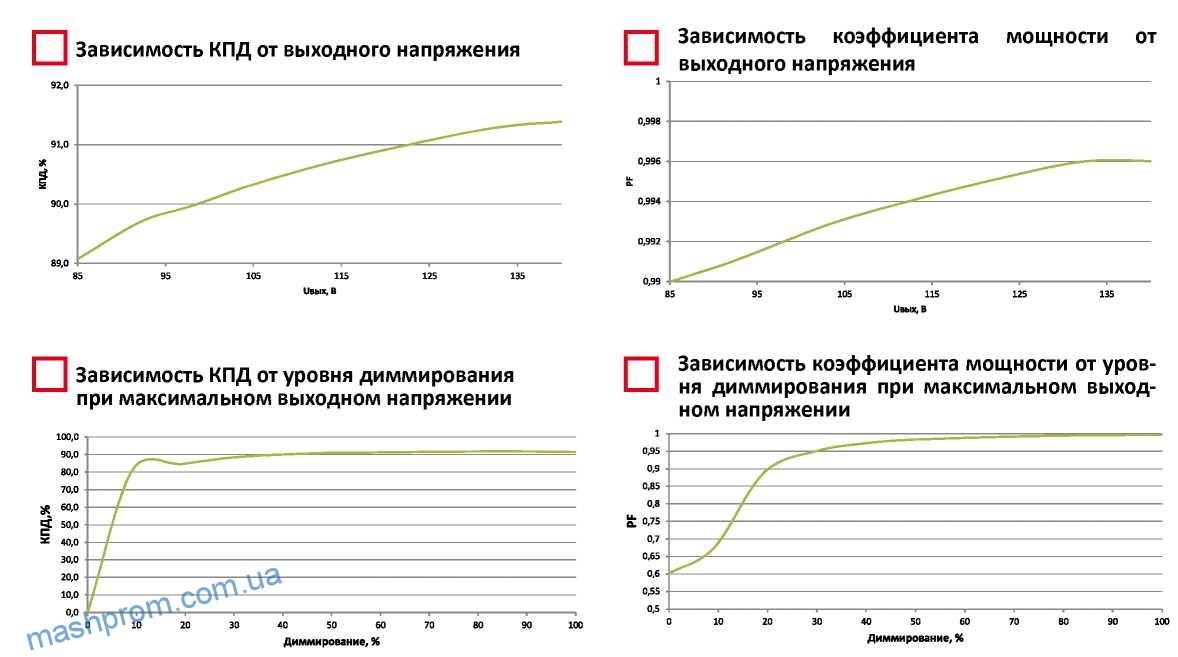

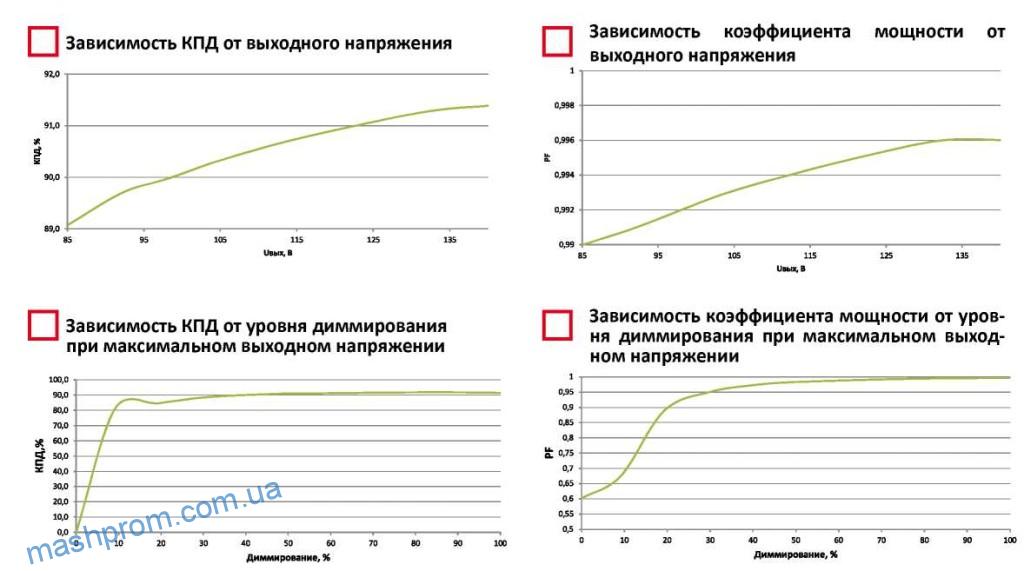

  2. — смотри график
  3. — При превышении входного напряжения по сети более 280 В АС драйвер переходит в прерывистый режим работы, при напряжении более 350 В АС драйвер выключается. Макси­мальное входное напряжение драйвера 420 В АС

При входном напряжении ниже допустимого характеристики драйвера могут изменяться.

Источник питания считается компонентом, который работает в комбинации с конечным прибором (светильником). Характеристики ЭМС будут зависеть от работы прибора (светиль­ника) в сборе. Производители, которые будут использовать источник при сборке должны в инструкции к конечному оборудованию учитывать возможные изменения в значениях ЭМС
