Анализатор свободного хлора, диоксида хлора и растворенного озона CL 7685

Анализатор свободного хлора, диоксида хлора и растворенного озона CL 7685

Прибор CL 7685 предназначен для измерения и цифровой индикации значений концентрации активного хлора, диоксида хлора и растворенного озона.

Области применения: производство питьевой воды, производство напитков, специальные применения.

Наименование параметраЗначение параметра
Основной измеряемый параметрCl2, ClO2, D.O3
Диапазон измерения(0…2,000), (0…20,00) PPM
Основная погрешность±2 %
Термокомпенсацияавтоматическая или ручная
Диапазон измерения температуры анализируемой среды(-2…52) °С
Вход
    — от потенциостатического датчика SZ283
    — от датчика температуры SP 514, с НСХ типа Pt100
Выходные сигналы (программируемые)
    — аналоговый пост. тока (0…20)мА или (4…20)мА,пропорциональный диапазону измерения основного параметра,гальванически изолированный
    — дискретные – 4 реле с программируемыми функциями, напряжение коммутации до ~240 В, ток коммутации до 5 А
    — цифровой выход RS232 (опция), гальванически изолированный
Конфигурация реле А и В
    — функции: двухпозиционное регулирование по уставке, ЧИМ, ШИМ
    — максимум/минимум: срабатывание по превышению/занижению уставки
    — ЧИМ: пропорциональная частота импульсов(0…120) имп./мин
    — ШИМ: пропорциональная длительность импульсов(0,3…99,9) с
    — задержка срабатывания(0…99,9) с
    — гистерезис (0…10) % от диапазона измерения
Конфигурация реле С (сигнализация)
    — функции сигнализации: выход за предельные значения
    — задержка срабатывания(0…99,9) с
    — вариант срабатывания: включено постоянно или переключается с заданной частотой
Конфигурация реле D (чистка датчика)
    — функции: отключена, включение вручную или автоматически
    — время чистки(0,5…60,0) с
    — время выдержки между чистками(0,1…20,0) мин
    — время повторяемости(0,1…24,0) ч
Защита от несанкционированного доступа
Температура окружающей среды(0…50) °С
Относительная влажность95 % без конденсации влаги
Напряжение питания~110/220 В, 50/60 Гц, ( ~24 В — опция)
Потребляемая мощность5ВА
Габаритные размеры96x96x155 мм
Массане более 1 кг
Опции
    — 091.3711второй аналоговый изолированный выход по температуре
    — 091.701изолированный интерфейс RS232
    — 091.404напряжение питания прибора ~24 В
Аксессуары
    — SZ 283потенциостатический электрод
    — SP 514датчик температуры с НСХ типа Pt100
    — SZ 7231переливная измерительная ячейка для установки потенциостатического электрода SZ 283 и датчика температуры SP 514
    — SZ 7251измерительная ячейка с функцией автоочистки
    — Погружная арматураH = (50…2000) мм, см. арматура для pH-электродов

Габаритные размеры

bnc_cl7685_2

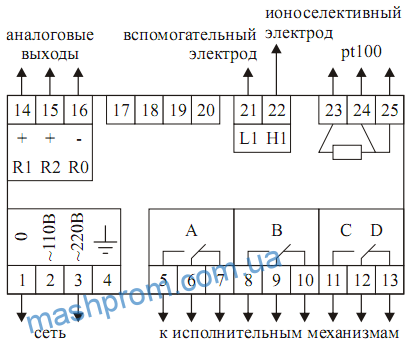

Схема подключения

bnc_cl7685_1
