Предназначен для:
— воспроизведения напряжения постоянного тока от 10нВ до 1000В;
— воспроизведения напряжения переменного тока от 1мВ до 700В частотой 10 — 1000Гц;
— воспроизведения силы постоянного тока от 0,1нА до 50А;
— воспроизведения силы переменного тока от 10мкА до 50А частотой 10 — 1000Гц;
— воспроизведения мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град;
— измерения напряжений постоянного тока от 10нВ до 1000В;
— компарирования напряжений постоянного тока от 10нВ до 10В;
— компарирования сопротивлений на постоянном токе от 0,0001 Ом до 10 МОм.

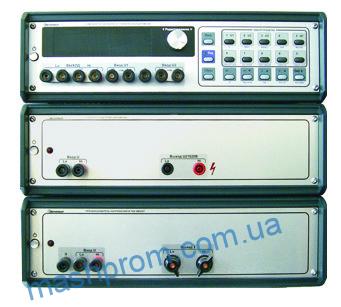

Составные изделия компаратора:
— компаратор-калибратор КМ300К,
— усилитель напряжения КМ300Н,
— преобразователь напряжение-ток КМ300Т,
— калибратор постоянных напряжений и токов КМ300С,
— компаратор-калибратор КМ300Р
Основные параметры и характеристики
Предел допускаемой основной погрешности компарирования напряжения постоянного тока (нелинейность).
| Предел, Uп | Предел допускаемой основной погрешности, ± (% от U + % от Uп) |
| 1 год, (Тк ±1) °С | |
| «10V» | 0,0001 + 0,00001 |
| «1V» | 0,0001 + 0,00001 |
| «100mV» | 0,0002 + 0,00004 |
Предел допускаемой основной погрешности измерения напряжения постоянного тока.
| Предел, Uп | Предел допускаемой основной погрешности,± (% от U + % от Uп) 1) | |||
| 24 часа, (Тк ±1) °С | 3 месяца, (Тк ± 1) °С | 1 год, (Тк ± 1) °С | 1 год, (Тк ± 5) °С | |
| «100mV» | 0,0005 + 0,00004 | 0,0009 + 0,00004 | 0,0011 + 0,00004 | 0,0013 + 0,00004 |
| «1V» | 0,00025 + 0,000015 | 0,00065 + 0,000015 | 0,00085+ 0,000015 | 0,001 + 0,000015 |
| «10V» | 0,0001 + 0,00001 | 0,0005 + 0,00001 | 0,0007 + 0,00001 | 0,00085 + 0,00001 |
| «100V» 2) | 0,001 + 0,0005 | 0,0015 + 0,0005 | 0,0025 + 0,0005 | 0,0035 + 0,001 |
| «1000V» 2) | 0,0015 + 0,0005 | 0,0025 + 0,0005 | 0,003 + 0,0005 | 0,004 + 0,001 |
Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока.
| Предел, Uп | Предел допускаемой основной погрешности, ± (% от U + % от Uп) 1) | |||
| 24 часа, (Тк ± 1) °С | 3 месяца, (Тк ± 1) °С | 1 год, (Тк ± 1) °С | 1 год, (Тк ± 5) °С | |
| «100mV» | 0,0005 + 0,00004 | 0,0009 + 0,00004 | 0,0011 + 0,00004 | 0,0013 + 0,00004 |
| «1V» | 0,00025 + 0,000015 | 0,00065 + 0,000015 | 0,00085+ 0,000015 | 0,001 + 0,000015 |
| «10V» | 0,0001 + 0,00001 | 0,0005 + 0,00001 | 0,0007 + 0,00001 | 0,00085 + 0,00001 |
| «100V» 2) | 0,001 + 0,0005 | 0,0015 + 0,0005 | 0,0025 + 0,0005 | 0,0035 + 0,001 |
| «1000V» 2) | 0,0015 + 0,0005 | 0,0025 + 0,0005 | 0,003 + 0,0005 | 0,004 + 0,001 |
Предел допускаемой основной погрешности воспроизведения напряжения переменного тока.
| Предел, Uп (диапазон U) | Частотный диапазон, Гц | Предел допускаемой основной погрешности за 1 год,± (% от U + % от Uп) 1) | |
| (Тк ± 1) °С | (Тк ± 5) °С | ||
| «100mV» | 10 — 1000 | 0,02 + 0,005 | 0,03 + 0,005 |
| «1V» | 10 — 1000 | 0,015 + 0,005 | 0,02 + 0,005 |
| «10V» | 10 — 1000 | 0,015 + 0,005 | 0,02 + 0,005 |
| «100V» | 10 — 1000 | 0,025 + 0,005 | 0,035 + 0,005 |
| «700V» | 10 — 1000 | 0,03 + 0,005 | 0,04 + 0,005 |
Предел допускаемой основной погрешности и выходные параметры
воспроизведения силы постоянного тока.
| Предел, Iп | Предел допускаемой основной погрешности, за 1 год ±(% от I + % от Iп) | Допустимое сопротивление на нагрузке, Ом | Выходное сопротивление, не менее | |
| (Тк ± 1) °С | (Тк ± 5) °С | |||
| «1mА» | 0,0025+0,0005 | 0,0035+0,0005 | до 2000 | 1 ГОм |
| «10mА» | 0,0025+0,0005 | 0,0035+0,0005 | до 200 | 100 МОм |
| «100mА» | 0,0025+0,0005 | 0,0035+0,0005 | до 20 | 10 МОм |
| «1А» | 0,005+0,001 | 0,007+0,001 | до 1 | 0,5 МОм |
| «10А» | 0,008+0,002 | 0,012+0,002 | до 0,1 | 20 кОм |
| «50А» 1) | 0,035+0,004 | 0,05+0,004 | до 0,02 | 2 кОм |
Предел, диапазон и погрешность установки частоты
| Пределы частоты, Гц | Частотный диапазон, Гц | Дискретность, Гц | Погрешность системы частоты, %, не более |
| 1000 | 10 — 1000 | 1 | 0,003 |
Предел абсолютной основной погрешности угла сдвига фаз междусигналами в каналах напряжения и тока
| Частотный диапазон, Гц | Диапазон значений (Разрешающая способность), ° | Предел абсолютной основной погрешности ∆φ за 1 год, ° |
| 45 — 55 | от минус 180 до плюс 180 (0,01) | 0.1 |
| 55 — 1000 |
Предел допускаемой основной погрешности компарирования сопротивлений
| Образцовый резистор,Rn,Ом | Измеряемый резистор, Rx,Ом | Устанавливаемый ток, А ( напряжение, В) | Мощность рассеивания на резисторах, мВт | Предел компарирования | Предел допускаемой основной погрешности компарирования, % |
| 0,001 | 0,0001 | 10 | 10 | «100mV» | 0,005 |
| 3 | 1 | 0,015 | |||
| 0,001 | 0,001 | 10 | 100 | «100mV» | 0,0006 |
| 7 | 50 | 0,00076 | |||
| 5 | 25 | 0,001 | |||
| 3 | 9 | 0,0015 | |||
| 1 | 1 | 0,004 | |||
| 0,01 | 0,01 | 10 | 1000 | «100mV» | 0,00024 |
| 7 | 500 | 0,00026 | |||
| 5 | 250 | 0,00028 | |||
| 3 | 90 | 0,00033 | |||
| 1 | 10 | 0,0006 | |||
| 0,5 | 2,5 | 0,001 | |||
| 0,1 | 0,1 | 3 | 900 | «1V» | 0,00013 |
| 1 | 100 | «100mV» | 0,00024 | ||
| 0,7 | 50 | 0,00026 | |||
| 0,5 | 25 | 0,00028 | |||
| 0,3 | 9 | 0,00033 | |||
| 0,1 | 1 | 0,0006 | |||
| 1 | 1 | 1 | 1000 | «1V» | 0,0001 |
| 0,7 | 500 | 0,00011 | |||
| 0,5 | 250 | 0,00012 | |||
| 0,3 | 90 | 0,00013 | |||
| 0,1 | 10 | «100mV» | 0,00024 | ||
| 0,07 | 5 | 0,00026 | |||
| 0,01 | 0,1 | 0,0006 | |||
| 10 | 10 | 0,1 | 100 | «1V» | 0,0001 |
| 0,07 | 50 | 0,00011 | |||
| 0,05 | 25 | 0,00012 | |||
| 0,03 | 9 | 0,00013 | |||
| 0,01 | 1 | «100mV» | 0,00024 | ||
| 100 | 100 | 0,01 | 10 | «1V» | 0,0001 |
| 0,007 | 5 | 0,00011 | |||
| 0,005 | 3 | 0,00012 | |||
| 0,001 | 0,1 | «100mV» | 0,00024 | ||
| 1000 | 1000 | 0,001 | 1 | «1V» | 0,00011 |
| (2) | 1 | 0,00011 | |||
| (10) | 25 | «10V» | 0,00012 | ||
| 1·104 | 1·104 | (20) | 10 | «10V» | 0,00011 |
| (10) | 3 | 0,00012 | |||
| 1·105 | 1·105 | (20) | 1 | «10V» | 0,00011 |
| 1·104 | (10) | 0,9 | 0,0003 | ||
| 1·104 | 1·106 | (10) | 0,1 | «10V» | 0,0011 |
| 1·104 | 1·107 | (10) | 0,01 | 0,01 |
Модификации КМ300К и КМ300Р

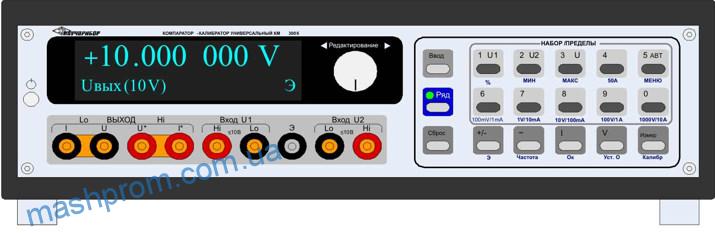

КМ300К – базовый, системообразующий прибор выполняющий следующие функции:
— компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;
— измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;
— воспроизведение напряжения постоянного и переменного тока в диапазоне до 10В с частотой 10 – 1000Гц.
КМ300Р соответствуют характеристикам КМ300К для компарирования, измерения и воспроизведения по постоянному току без характеристик по переменному току.

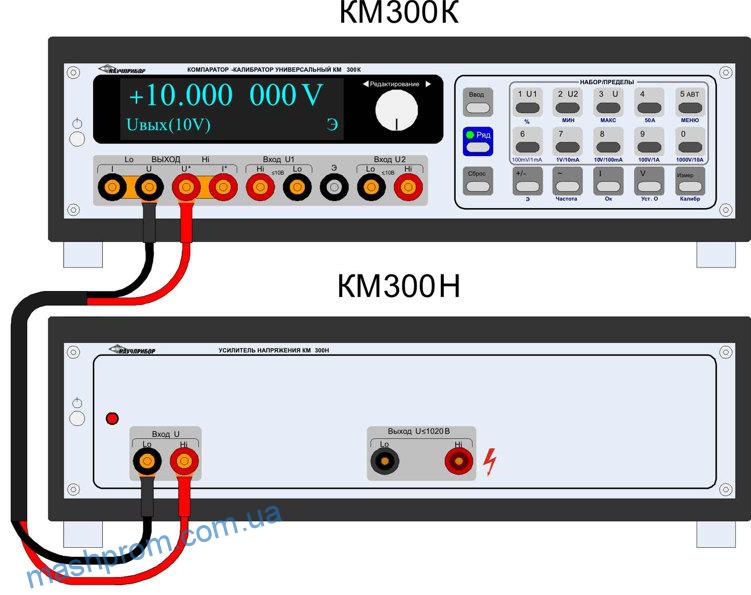

Модификация КМ300КН
— компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;
— измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;
— воспроизведения напряжения постоянного тока от 10нВ до 1000В;
— воспроизведения напряжения переменного тока от 1мВ до 700В частотой 10 — 1000Гц.

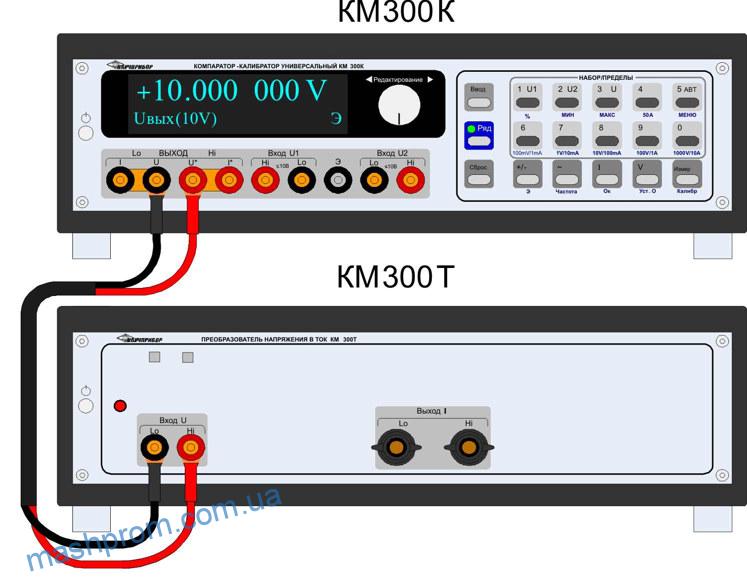

Модификация КМ300КТ
— компарирование и воспроизведение напряжения постоянного тока с диапазоном от 10 нВ до 10 В;
— измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000 В;
— воспроизведения напряжения переменного тока от 1мВ до 10В частотой 10 — 1000Гц;
— воспроизведения силы постоянного тока 0,1нА до 50А;
— воспроизведения силы переменного тока от 10мкА до 50А частотой 10 — 1000Гц.

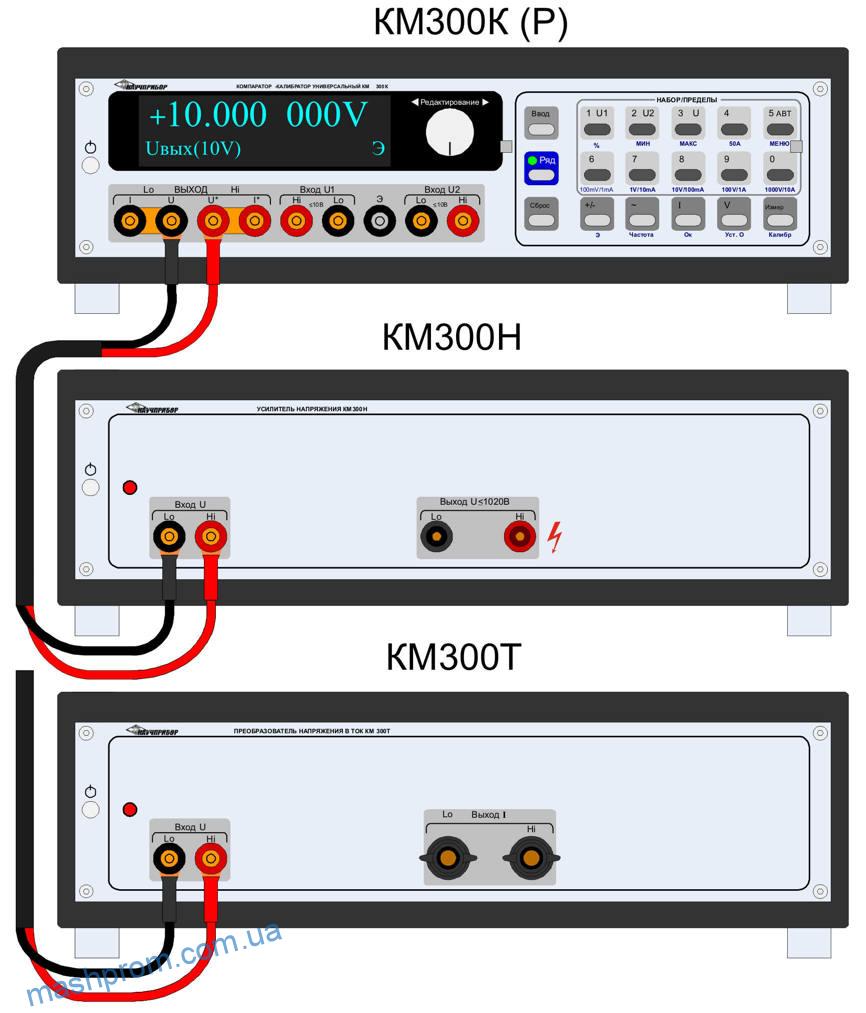

Модификация КМ300КНТ
— компарирования напряжений постоянного тока от 10нВ до 10В;
— измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;
— воспроизведения напряжения постоянного тока от 10нВ до 1000В;
— воспроизведения напряжения переменного тока от 1мВ до 700В частотой 10 — 1000Гц;
— воспроизведения силы постоянного тока от 0,1нА до 50А;
— воспроизведения силы переменного тока от 10мкА до 50А частотой 10 — 1000Гц.

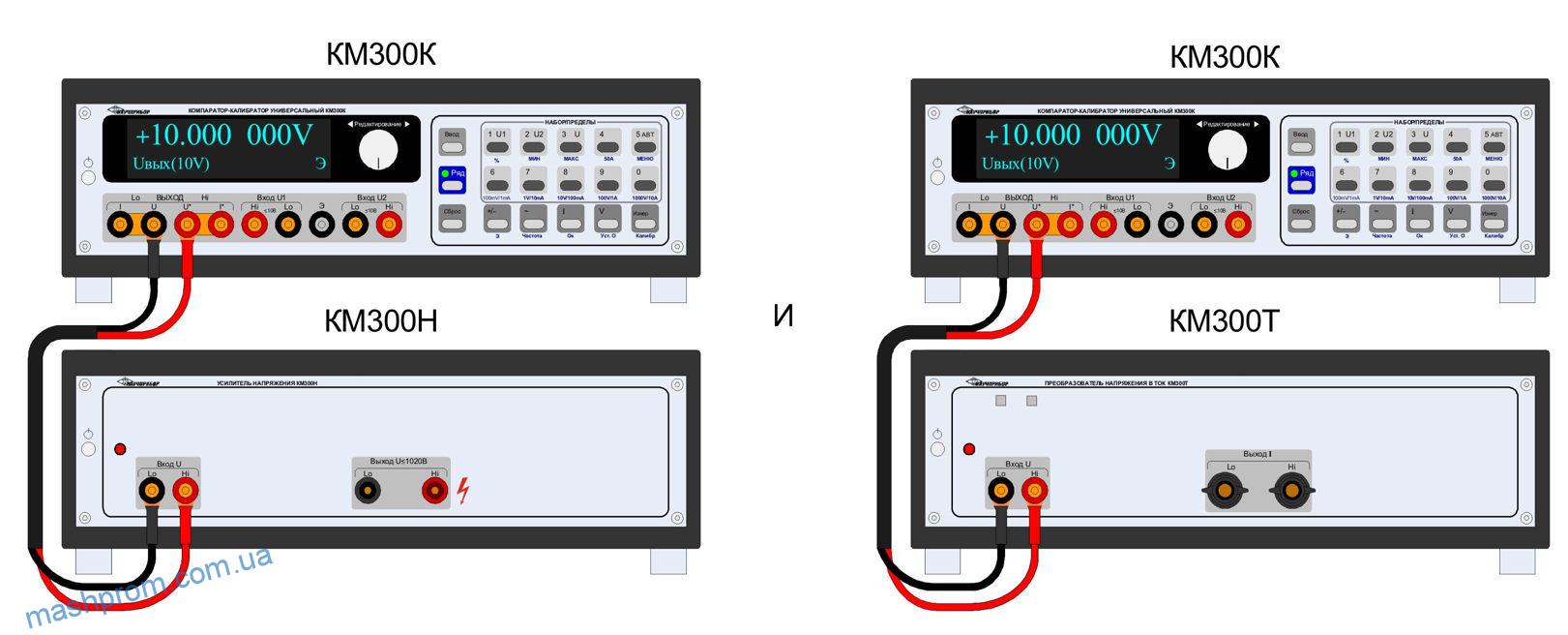

Калибратор мощности и компаратор сопротивлений (КМ300КН совместно с КМ300КТ)
Дополнительно к характеристикам КМ300КН и КМ300КТ:
— воспроизведения мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град;
— компарирования сопротивлений на постоянном токе от 0,0001 Ом до 10 Мом в составе 3-х блоков (КМ300КТ + КМ300К).
