НАБОР ОДНОЗНАЧНЫХ МЕР ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ТЕРМОСТАТИРОВАННЫЙ MC3050T

НАБОР ОДНОЗНАЧНЫХ МЕР ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ТЕРМОСТАТИРОВАННЫЙ MC3050T

Руководство по эксплуатации РЭ.

Декларация о соответствии  TC N RU Д-RU.АУ14.В.12506 от 12.09.2014г.

Зарегистрированы в Госреестре средств измерений за №42649-09.

Изготовлен на базе особостабильных прецизионных ОМЭС MC3050, имеющих высочайшие метрологические характеристики и использующихся в промышленно развитых странах, в том числе в национальных эталонах Ома, а также всех метрологических и научных центрах России.

Основные  технические  характеристики

q      Количество ОМЭС в одном корпусе   от 1 до 4 шт.

q      Номинальные сопротивления (nominal value) ОМЭС любые в  интервале от 0,1 до 100000 Ом (ohm)

q      Класс точности (accuracy)   0,002; 0,001; (0,0005 — с присвоением разряда).

q      Нестабильность сопротивления (stability):

за 24 часа — 0,005 ppm,

за первые 6 месяцев (6 month) — 1 ppm,

за 12 последующих месяцев (12 month) — 0,5ppm,

отбором — до 0,2ppm.

q     Допускаемое отклонение от номинального сопротивления (deviation from nominal) при выпуске: ±0,002%

q     Погрешность аттестации (calibration uncertainty) при аттестации во ВНИИМ им. Д.И.Менделеева):

0,1 Ом — 0,1ppm,

1 Ом — 0,05ppm,

10 – 100000 Ом — 0,2ppm.

q     Рабочие условия применения (operating temperature range):   15 – 25°C

q     Изменение сопротивления в рабочих условиях применения:  до ±0,05ppm,  до ±0,005ppm при температуре 20±1°C.

q      Мощность рассеяния (power):   номинальная (nominal)   0,05Вт

максимальная (max) 0,2Вт

предельная       0,5Вт

q      Характеристики термодатчика:   номинальное сопротивление 100 Ом,   ТКС — 0,391%/°C

q      Время выхода термостата на режим:  не более  1ч

q      Время непрерывной работы:               не ограничено

q      Рабочее напряжение:                           220В±10%

q      Термо ЭДС:                                           не более 0,1мкВ

q      Габаритные размеры (ВхШхГ):  240х345х220мм. Масса не более 10кг

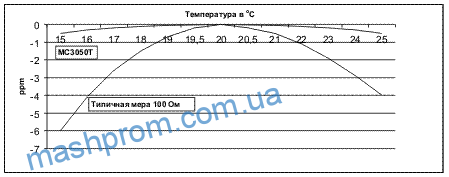

mc3050t_graf

На графике изображена зависимость ТКС меры MC3050T и типичной меры сопротивления 100 Ом MC3050 (Temperature coefficient comparison between a typical MC3050T model and typical 100ohm standard resistor MC3050 model).

Набор мер герметизирован, что позволяет избежать влияния изменения влажности и атмосферного давления окружающей среды. Применение набора мер исключает необходимость эксплуатации громоздких термостатов. В качестве опции имеются варианты набора мер с прилагаемым аккумулятором (время работы не менее 24ч) и (или) от питания бортовой сети автомобиля.

Выпускаются по ТУ 4225-031-16851585-2008.
