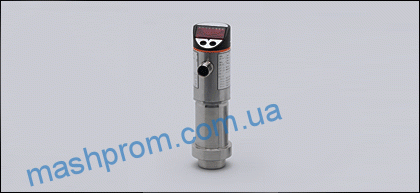

PY9000 — Датчик давления для гомогенизаторов серии Efector500

PY9000 - Датчик давления для гомогенизаторов серии Efector500
Характеристики
Датчик давления 600 бар
для гомогенизаторов
Электрический разъём
Точка нуля и дипазон регулируются
Программируемая функция
Подключение к процессу: Соединение Clamp
2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: 0…600 bar
Область применения
ПрименениеТип давления:относительное давление
Жидкие или газообразные среды
Применения в газообразных средах ограничено по давлению до 25 bar
Диапазон давления [bar]800
Миним.разрывное давление [bar]1200
Температура измеряемой среды [°C]-25…100 (145 max 1h)
Электронные данные
Электрическое исполнениеDC PNP/NPN
Рабочее напряжение [V]20…30 DC
Потребление тока [mA]< 65
сопротивление изоляции [MΩ]> 100 (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Выходы
Выход2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
Выход2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4…20 мA / 0…10 В; масштабируемый 1:4)
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыканиятактовый
Защита от перегрузок по токуда
Частота переключения [Hz]≤ 170
Аналоговый выход4…20 mA / 0…10 V
Наиб.нагрузка [Ω]4…20 mA: max. (UB — 10) x 50; 700 при UB = 24 V; 0…10 V: min. 2000
Диапазон измерения / настройки
Дисплейbar, psi, MPa
Диапазон контроля [bar]0…600
Настройка параметров в пределах
Порог срабатывания выхода, SP [bar]6…600
Точка сброса, rP [bar]3…597
Начальная точка аналогового сигнала, ASP [bar]0…240
Конечная точка аналогового сигнала, AEP [bar]150…600
с шагом в [bar]3
Точность/ погрешность
Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения< ± 1,0
Отклонение от характеристики *)< ± 1,0
Линейность< ± 0,5
Гистерезис< ± 1,0
Повторяемость **)< ± 0,25
долговременная стабильность ***)< ± 0,25
Температурные коэффициенты (TK) в диапазоне 0…80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки< ± 0,2
наибольший TK коэффициент диапазона измерений< ± 0,2
Время реакции
готовность к работе после подключения питания [s]0,3
Миним. время отклика коммутационного выхода [ms]3
затухание ренейного выхода (dAP) [s]0…4
затухание аналогового выхода (dAA) [s]0 — 0; 1 — 0; 5 — 2
Время реакции аналогового выхода [ms]3
Встроенный «Watchdog»да
Программное обеспечение / Программирование
Возможные опции при программированиигистерезис / фунуция «окна»; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения
Условия эксплуатации
Температура окружающей среды [°C]-25…80
Температура хранения [°C]-40…100
Степень защитыIP 67
Испытания / одобрения
Электромагнитная совместимость
EN 61000-4-2 ESD:4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:10 V/m
EN 61000-4-4 Bсплеск:2 kV
EN 61000-4-5 Выброс:0,5/1 kV
EN 61000-4-6 ВЧ проводимость:10 V
Ударопрочность
DIN EN 60068-2-2750 g (11 ms)
Вибропрочность
DIN EN 60068-2-620 g (10…2000 Hz)
MTTF [лет]145
Механические данные
Подключение к процессуСоединение Clamp
Материалы корпуса в контакте с изм. средойнерж. сталь V4A (1.4404); Керамика (99,9 % Al2 O3); FKM
Материалнерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PA (полиамид); FPM (Viton); EPDM/X (Santoprene)
Срок службы датчика в циклах срабатывания комм. выхода (миним.)50 миллионов
Вес [kg]0,366
Дисплеи / Элементы управления
Индикация
Дисплей3 x светодиод зелёный
Состояние выхода2 x светодиод желтый
Функции дисплея4-х позиционный буквенно -цифровой дисплей
Измеренные значения4-х позиционный буквенно -цифровой дисплей
электрическое подключение
Электрическое подсоединениеРазъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Программирование функции на выходе
(OUT1 / OUT2):
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция «окна» / нормально открытый
Fnc = функция «окна» / нормально закрытый
Комплементарные выходы:
выход 1 = Hno, выход 2 = Hnc
(одни и те же точки переключения SP / rP)Программирование аналог. выхода (OUT2):
I = токовый выход (4…20 mA)
U = выход по напряжению (0…10 V)
0001
i_0137_GG
Примечания
Примечания
*) линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
**) при колебаниях температуры до 10 K
***) в % диапазона за год
Упаковочная величина [штука]1



Габаритные размеры

Габаритные размеры

1: 4-х позиционный буквенно -цифровой дисплей
2: Светодиоды (дисплей / состояние переключения выхода)
3: Кнопка для программирования
