Источник питания SKAT-SOLAR-LED.12DC-5,0

Источник питания SKAT-SOLAR-LED.12DC-5,0

Паспорт на прибор

Источник со встроенной АКБ предназначен для обеспечения бесперебойного питания светильников и других потребителей с номинальным напряжением 12 В и током потребления до 5 А энергией, запасенной в дневное время, от солнечной батареи SOLAR.BATTERY-12DC-0,7.

ИБП расчитан на круглосуточный режим работы и предназначен для эксплуатации в закрытых помещениях.

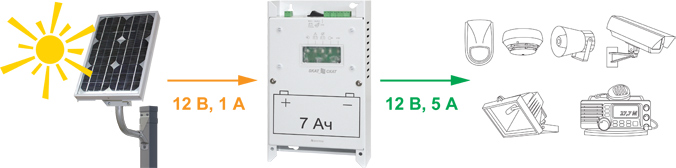

skat-solar-led-12-5-scheme

Комплект поставки

  • Источник бесперебойного питания
  • Встроенная АКБ 12 В, 7 Ач
  • Панель солнечных батарей SOLAR.BATTERY-12DC-0,7
  • Кронштейн крепления панели солнечной батареи

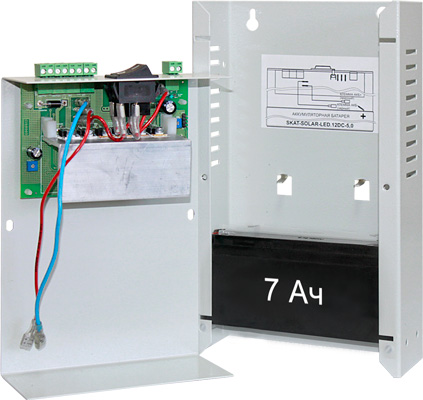

skat-solar-led-12-5-slim_02

Источник обеспечивает

  • заряд встроенной АКБ энергией от солнечной батареи согласно п. 3 таблицы (при достаточном уровне освещенности)
  • питание нагрузки согласно п. 2 таблицы в одном из двух режимов, выбираемых с помощью кнопки управления: либо питание нагрузки осуществляется только при низком уровне освещенности (первый вариант), либо всегда, вне зависимости от внешней освещенности (второй вариант)
  • световую индикацию работы источника: при наличии напряжения на входе солнечной батареи светодиод «BХОД» синего цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» синего цвета свечения включен и горит ровным светом
  • автоматическое включение/выключение питания нагрузки по пороговому уровню освещенности солнечной батареи (второй вариант режима питания нагрузки)
  • ограничение степени разряда АКБ
  • защиту от короткого замыкания выхода  с последующим самовосстановлением не позднее чем через 70 секунд после устранения причин короткого замыкания
  • подключение нагрузок к выходу «ВЫХОД 2» (напряжение на этом выходе есть всегда при втором варианте режима питания нагрузки, за исключением случая отключения АКБ по разряду)
  • подключение нагрузок к выходу «ВЫХОД 1» (напряжение на этом выходе есть при разомкнутых контактах входа «КОММУТАТОР» и исчезает при  замыкании контактов входа «КОММУТАТОР»  через интервал времени, определяемый номиналом резистора, подключенного к соответствующей колодке, этот выход также отключается при отключении АКБ по разряду)
  • формирование информационных сообщений о состоянии АКБ с помощью светодиодных индикаторов «АКБ НОРМА» зеленого цвета свечения и «АКБ АВАРИЯ» красного цвета свечения. При однократном нажатии кнопки управления указанные индикаторы начинают попеременно мигать в течение нескольких секунд, затем светодиод, индицирующий результат горит ровным светом несколько секунд
  • подтверждение нажатия кнопки управления индикатором «УПРАВЛЕНИЕ» белого цвета свечения: при нажатии на кнопку управления индикатор вспыхивает на долю секунды, количество последовательных нажатий равно количеству вспышек индикатора
  • выбор первого варианта режима питания нагрузки  двумя последовательными нажатиями кнопки управления, при этом светодиод «УПРАВЛЕНИЕ» горит несколько секунд ровным светом и устанавливается первый вариант режима питания нагрузки: включение/выключение выходов по порогу уровня освещенности солнечной батареи
  • выбор второго варианта режима работы тремя последовательными нажатиями кнопки управления, при этом светодиод «УПРАВЛЕНИЕ» мигает несколько секунд, после чего степень освещенности солнечной батареи не влияет на коммутацию выходов
  • отключение встроенной АКБ и солнечной батареи от источника выключателем «КОНСЕРВАЦИЯ»

Технические характеристики

1Напряжение солнечной батареи, не более, В24
2Постоянное выходное напряжение (питание от АКБ), В9,5…14,0
3Напряжение заряда АКБ при достаточной освещенности солнечной батареи (пороги  включения и выключения тока заряда), В13,1…14,4
4Номинальный выходной ток (питание от АКБ), A0…5,0
5Максимальный ток нагрузкикратковременно (5 сек.),  А не более5,5
6Максимальный ток заряда АКБ, А1
7Ток, потребляемый источником от АКБ без нагрузки, мА, не более5
8Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В11,0…11,3
9Величина напряжения, после заряда, до которого включаются выходы после отключения по разряду*13,0…13,3
10Тип АКБ: герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1)
11Емкость встроенной АКБ, Ач7
12Количество АКБ, шт.1
13Рабочие условия эксплуатации: температура окружающей среды от -10 °С до +40 °С; относительная влажность воздуха до 90 % при +25 °С; отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
14Габаритные размеры ДхШхВ, мм262х156х71
15Масса с АКБ, НЕТТО (БРУТТО), кг (не более)3,6 (4,1)

* Без выключения тумблером «ВКЛ». После выключения тумблером «ВКЛ» источник отключается от АКБ и солнечной панели, не дожидаясь заряда АКБ.
