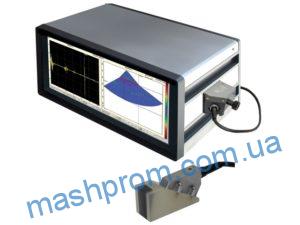

Ультразвуковой дефектоскоп на фазированных решетках Sonocon Focus

Ультразвуковой дефектоскоп на фазированных решетках Sonocon Focus

Преимущества технологии фазированных решеток

  • Высокая скорость контроля
  • Улучшенное выявление дефектов
  • Наглядность предоставления результатов контроля
  • Реализация различных схем прозвучивания
  • Простой контроль объектов сложной формы
  • Упрощенный процесс сканирования

Технические характеристики

Основные технические характеристики
Рабочие частоты датчиков ФР2.5, 5 МГц
Максимальное количество элементов в ФР64
Максимальное количество элементов в активной группе16
Фокальные законы
  • линейное сканирование с/без фокусировки;
  • секторное сканирование с/без фокусировки;
  • комбинированное сканирование с/без фокусировки;
  • использование других законов.

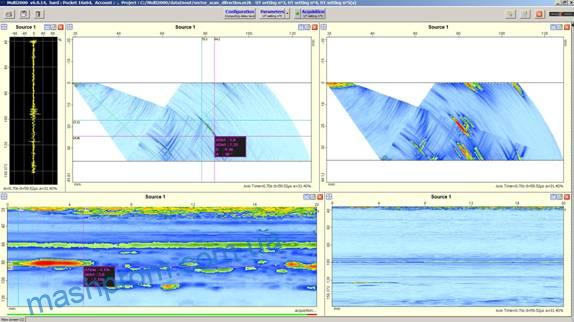

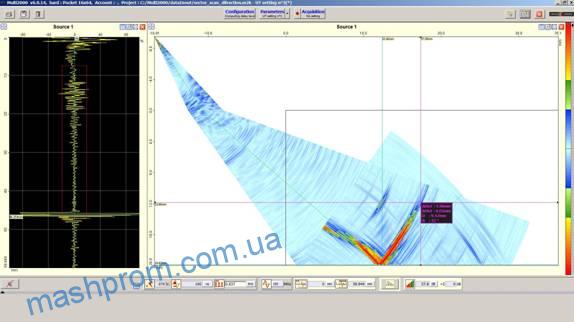

Формы представления данных:
  • A-Scan;
  • S-Scan;
  • B-Scan;
  • C-Scan;
  • D-Scan;
  • амплитудные диаграммы и др.
Документирование процесса и результатов контроля100 %
Приемный тракт
Полоса пропускания приемного тракта1 – 10 МГц
Динамический диапазон регулировки к-та усиления86 дБ
Дискретность установки к-та усиления0.4 дБ
Кривая усиления DAC по каждому каналу независимо+
Генерирующий тракт
Тип сигналов генератораПрямоугольные импульсы
Амплитуда (напряжение) зондирующего импульсаот 10 до 80 В, с шагом 10 В
Длительность импульса:от 20 до 1275 нс, с шагом 2.5 нс.
Задержка в пределах одной посылки:…от 0 до 8 мс
Дискретность установки задержки, не более10 нс
Точность установки задержки, не более1 нс
Частота следования ЗИот 30 Гц до 30 кГц
Синхронизация начала групповых посылокот ДП, по времени и от внешнего источника

Комплект поставки

Электронный блок дефектоскопа с  аккумулятором1 шт.
Пьезоэлектрические преобразователи:

  • ПЭП 2,5L16-1,0×12
  • ПЭП 5L16-0,6×12
  • П111-2,5-К12-048
  • П112-5-10/2-Т-048
  • П121-2,5-45-М-048

  • 1 шт.
  • 1 шт.
  • 1 шт.
  • 1 шт.
  • 1 шт.
Аккумулятор1 шт.
Блок питания от сети 220 В1 шт.
Комплект кабелей1 шт.
Программное обеспечение1 шт.
Паспорт (руководство по эксплуатации)1 шт.
Свидетельство о метрологической аттестации дефектоскопа1 шт.
Источник бесперебойного питания1 шт.
