Устройство регулирования напряжения трансформатора «Сириус-2-РН» предназначено для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов.

Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500 кВ.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Основные функции устройства «Сириус-2-РН»:

  • регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН;
  • обеспечение необходимых блокировок, запрещающих регулирование;
  • контроль отработки команд устройством РПН.

При выполнении основных функций устройство « Сириус-2-РН» обеспечивает:

  • автоматическое поддержание напряжения в заданных пределах;
  • коррекцию уровня регулируемого напряжения по току нагрузки;
  • формирование импульсных или непрерывных команд управления электроприводами РПН;
  • контроль исправности электроприводов РПН в импульсном режиме работы;
  • одновременный контроль двух систем шин;
  • оперативное переключение регулирования с одной системы шин на другую;
  • блокировку работы и сигнализацию при обнаружении неисправности электропривода РПН;
  • блокировку регулирования внешними релейными сигналами;
  • блокировку регулирования при обнаружении перегрузки, превышении 3U0 (или U2) или при пониженном измеряемом напряжении;
  • оперативное изменение уставки по напряжению поддержания с одного, заранее выбранного значения, на другое;
  • измерение текущей ступени переключения РПН. Дополнительно устройство «Сириус-2-РН» обеспечивает:
  • задание внутренней конфигурации и режима работы устройства;
  • ввод и хранение уставок;
  • контроль и индикацию значения напряжений и токов, подводимых к устройству;
  • обеспечение регулирования коэффициента трансформации силового трансформатора;
  • передачу текущих параметров, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов, выдачу предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения;
  • встроенные часы-календарь;
  • измерение текущих значений напряжений и тока компенсации;
  • три независимых интерфейса линии связи;
  • вывод текущей ступени переключения РПН на внешний индикатор и/или на устройства телемеханики (цепи телеизмерения).

Также устройство «Сириус-2-РН» обеспечивает измерение параметров входных аналоговых сигналов, в том числе:

  • линейного напряжения регулируемой секции;
  • линейного напряжения контролируемой секции;
  • напряжения нулевой последовательности регулируемой секции шин (второго линейного напряжения регулируемой секции);
  • напряжения нулевой последовательности контролируемой секции шин (второго линейного напряжения контролируемой секции);
  • одного из фазных токов ввода секции шин, являющейся регулируемой;
  • одного из фазных токов ввода секции шин, являющейся контролируемой;
  • одного из фазных токов через секционный выключатель регулируемой секции шин;
  • одного из фазных токов через секционный выключатель контролируемой секции шин.

При измерениях напряжения и тока устройство «Сириус-2-РН» осуществляет цифровую фильтрацию входных сигналов и их обработку относительно промышленной частоты 50 Гц.

Устройство «Сириус-2-РН» не срабатывает ложно и не повреждается:

  • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
  • при подаче напряжения оперативного постоянного тока обратной полярности;
  • при замыкании на землю цепей оперативного тока.

Технические характеристики устройства Сириус-2-РН

ХарактеристикаЗначение
Число аналоговых входов по току4
Число аналоговых входов по напряжению4
Число дискретных входов16
Число дискретных выходных сигналов8
Габаритные размеры (ВхШхГ), мм190х305х185
Масса, кг, не более7

Общие технические характеристики платформы Сириус-2

ХарактеристикаЗначение
Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭКА
Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529)
IP52 со стороны лицевой панели

IP20 по остальным, кроме клемм подключения токовых цепей.

Рабочее значение относительной влажности воздуха, %98
Предельные рабочие значения температуры окружающего воздуха, °Сот минус 40 до плюс 55
Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее25

Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

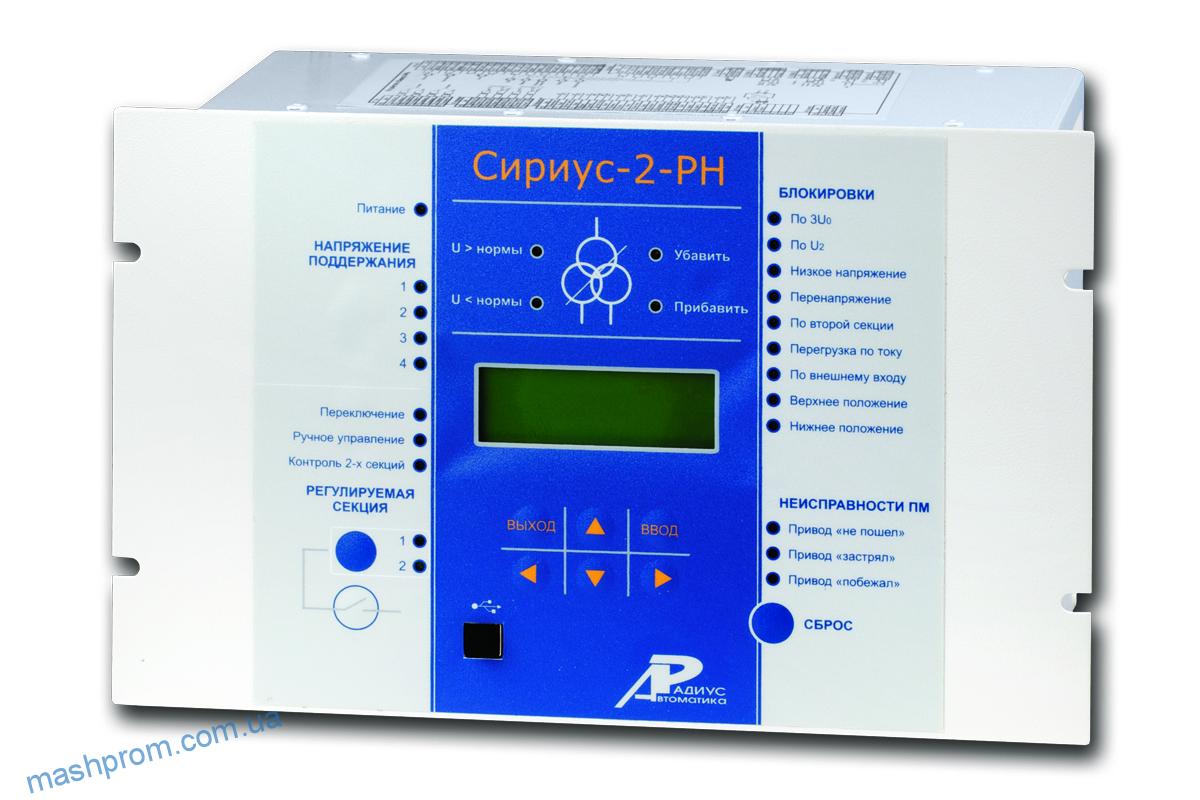

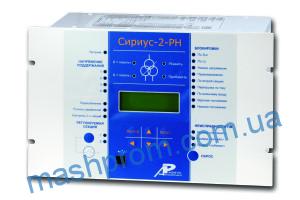

sirius_2_rn
Устройство «Сириус-2-РН» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

«Устройство Сириус-2-РН-m -nnn -x-y», где

«Сириус-2-РН» – фирменное название устройства,

m – тип исполнения устройства по номинальному вторичному току ТТ:
– для номинального вторичного тока ТТ 1 А;
– для номинального вторичного тока ТТ 5 А;

nnn – тип исполнения устройства по напряжению оперативного тока:
220В – для напряжения питания 220 В постоянного, переменного или выпрямленного тока;
110В – для напряжения питания 110 В постоянного тока*;
48В – для напряжения питания 110 В постоянного тока*;
24В – для напряжения питания 110 В постоянного тока*;
220В DC — напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011;

х – тип встроенного логометра:
Л2 – универсальный, с измерителем положения РПН для датчика с выходом тока 0/4–20 мА или для датчика резистивного типа;
Л3 – универсальный, с измерителем положения РПН для датчика с выходом тока 0/4–20 мА, для датчика резистивного типа, а также датчика ВСD кода;

y – тип исполнения интерфейсов для связи с АСУ:
И1 – два интерфейса RS485;
И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

Пример записи обозначения устройства «Сириус-2-РН» с номинальным вторичным током ТТ 5 А, напряжением оперативного питания 220 В, универсальным встроенным измерителем положения РПН для резистивного или токового (0–20 мА) датчика, с дополнительным интерфейсом RS485:

«Устройство Сириус-2-РН-5А-220В-Л2-И1»

* — входные дискретные цепи всегда рассчитаны только на напряжение 220 В переменного или постоянного тока независимо от напряжения оперативного тока.
