Кабельный ввод АВКВ.6.Л.20.М20.7-14.МР18

Кабельный ввод АВКВ.6.Л.20.М20.7-14.МР18
Маркировка взрывозащитыExeIIU
Сертификат соответствияРОСС RU.ГБ06.B00872
Разрешение на применениеРРС 00-042573
Степень защитыIP66
Классы взрывоопасных зонВ-1а, В-1г
Категории взрывоопасных смесейIIA, IIB, IIC
Температура окружающей среды-60 +60 °C
Срок эксплуатации20 лет
Климатическое исполнениеУХЛ 1



   Кабельный ввод используется со всеми типами небронированного кабеля, проложенного в гибком металлорукаве. Этот кабельный ввод обеспечивает взрывозащищенное уплотнение внешней оболочки кабеля и надежное закрепление металлорукава.

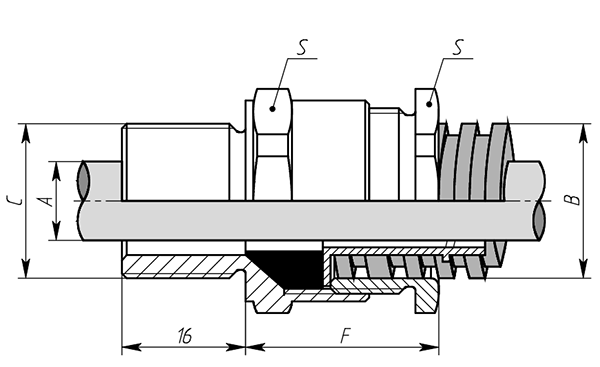

Габаритные и присоединительные размеры:

 Кабельный ввод АВКВ.6.Л.20.М20.7-14.МР18

 Шифр исполнения кабельного ввода формируется в соответствии со схемой:

АВКВ.Х1.Х2.Х3.Х4.МР18, где

— Х1 — модификация ввода по применению

— Х2 — материал и номинальный размер ввода через точку (например Л.20)

— Х3 — тип и размер резьбы

— Х4 — предельные размеры вводимого кабеля

Материал: Л — латунь, ЛН — латунь с покрытием, НС — нержавейка, С — сталь.

Таблица выбора кабельных вводов

Модификация кабельного вводаНоминальный размерТип  и размер резьбы «C»Диаметр кабеля  «А»Размер под ключ «S»Выступ «F»Диаметр металлорукова «B»
МетрическаяТрубная цилиндр.Трубная коническая minmax
АВКВ.620М201/2″3/4″7 142725 20
25М253/4″ 1″12 203633 25

   Например:  АВКВ.6.Л.20.M20.7-14.МР18

* типовой размер. Вводы могут быть изготовлены по индивидуальным спецификациям заказчика.
