Кондуктометр-трансмиттер с бесконтактным индуктивным датчиком АЖК-3130

Кондуктометр-трансмиттер с бесконтактным индуктивным датчиком АЖК-3130

ТУ 4215-046-10474265-2009

Код по ОКП 42 1522

Кондуктометр-трансмиттер с бусконтактным индуктивным датчиком АЖК-3130 предназначен для автоматического измерения и контроля удельной электрической проводимости (УЭП) растворов кислот, щелочей, солей и других растворов. Кондуктометр-трансмиттер комплектуется погружной арматурой для установки комбинированного электрода. Электронный блок анализатора помещён в корпус с видом взрывозащиты «Взрывонепроницаемая оболочка».

АЖК-3130 обеспечивает цифровую индикацию значений УЭП (или концентрации) и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS485. Анализатор может работать в локальной сети Modbus (RTU, ASCII) или подключаться к измерительному прибору.

Анализаторы АЖК-3130 являются программируемыми в части выбора режима измерений, индикации и диапазона преобразования измеренного значения в выходной токовый сигнал или параметров цифрового интерфейса.

Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная и другие отрасли промышленности.

Наименование параметраЗначение параметра
Диапазон измерений УЭП (задаётся программно)(0,00…10,00), (0,0…100,0), (0…1000) мСм/см
Диапазон измерений концентрации (задаётся программно):
    — H2SO4(0…25) %, (95…99) %
    — HCl(0…15) %
    — HNO3(0…20) %
    — NaOH(0…10) %, (20…40) %
    — KOH(0…20) %
    — NaCl(0…20) %; (0…230) г/л
Диапазон измерений температуры анализируемой среды(0…150) °С
Давление анализируемой жидкости (при температуре анализируемой жидкости 25 ºС)не более 0,3 МПа
Динамическая вязкость анализируемой жидкостине более 0,2 Па·с
Тип датчика ППпроточно-погружной
Длина погружаемой части ПП(50…2000) мм
Длина четырёхпроводной линии связи между ПП и ИПне более 800 м
Параметры выходных сигналов:
    — аналоговый пост. тока, пропорциональный диапазонам измерений УЭП и температуры, гальванически изолированный от входных сигналов(0…5), (0…20), (4…20) мА (выбираются программно)
    — цифровой интерфейсRS485 (протокол обмена ModBus RTU или Modbus ASCII)
Автоматическая температурная компенсациязависимости концентрации и УЭП от температуры
Предел допускаемого значения основной приведённой погрешности:
    — у анализаторов УЭПне более ±2,0 %
    — у анализаторов концентрациине более ±5,0 %
Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на 10 °С в диапазоне температур эксплуатции±1,0 %
Предел допускаемого значения абсолютной погрешности при измерении температуры (не более):
    — в диапазоне измерений (0…50) ºС±0,5 ºС
    — в диапазоне измерений (50…100) ºС±1,0 ºС
    — в диапазоне измерений (100…150) ºС±2,0 ºС
Тип индикаторачетырёхразрядный семисегментный светодиодный
Материал корпуса ИПдюралюминий, с прозрачным окном для индикации
Температура эксплуатации(5…50) °С
Степень взрывозащиты корпуса ПП1ExdIIBT6X
Степень защищённости от внешних воздействий по ГОСТ 14254IP65
Устойчивость к механическим воздействиямгруппа V2 по ГОСТ 52931-08
Напряжение питания постоянного тока(12…36) В
Потребляемая мощностьне более 3 ВА
Габаритные размеры(160×135×127) мм
Массане более 2 кг

Габаритные размеры

AGK-3130-ris1

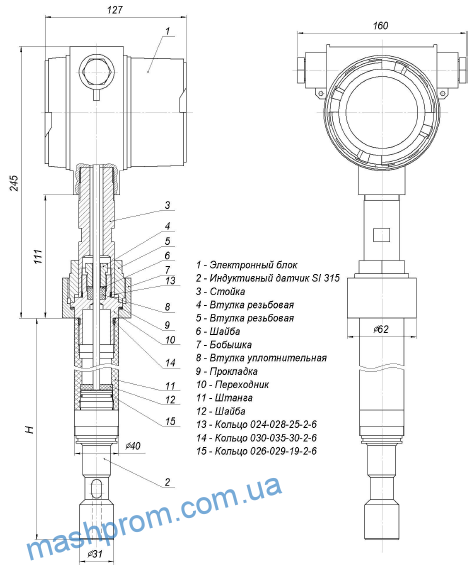

Рисунок 1 — Габаритные и монтажные размеры АЖК-3130 с погружной арматурой

AGK-3130-ris2

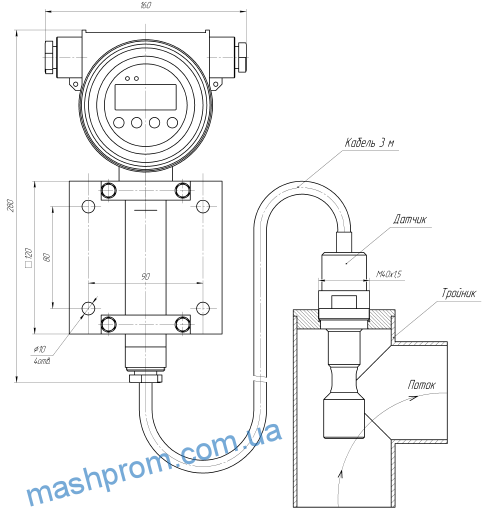

Рисунок 2 — Габаритные и монтажные размеры АЖК-3130 с узлом крепления

Схема подключения

AGK-3130-cx1

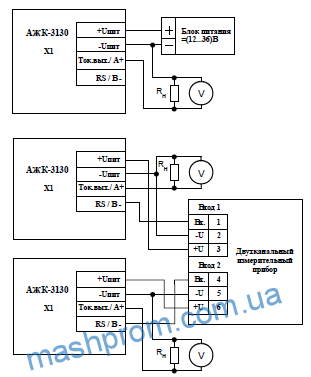

Рисунок 1 — Схема внешних соединений анализатора с токовым выходом с подключённым измерительным прибором

AGK-3130-cx2

Рисунок 2 — Схема включения анализатора с интерфейсом RS-485 в локальную сеть

AGK-3130-cx3

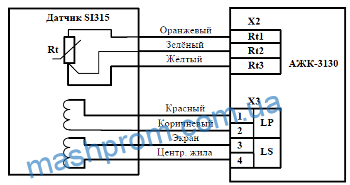

Рисунок 3 — Схема подключения датчика
