Коробка взрывобезопасная АКВ-02А.120х120х75

Коробка взрывобезопасная АКВ-02А.120х120х75
Маркировка взрывозащиты1ExdIIT6X
Сертификат соответствияТС RU C-RU.ГБ06.В.00082
Срок действия сертификата соответствия
по 16.09.2018г.
Степень защитыIP66
Классы взрывоопасных зонВ-1
Категории взрывоопасных смесейIIA, IIB, IIC
Температура окружающей среды-60 +60 °C
Срок эксплуатации20 лет
Климатическое исполнениеУХЛ 1.1
Габаритные размеры120x120x75мм

Взрывобезопасная коробка АКВ предназначена для соединения и разветвления кабелей с медными и алюминиевыми жилами в цепях переменного или постоянного тока. Данные соединительные коробки также могут использоваться для размещения средств автоматики и измерительной техники при необходимости их монтажа во взрывоопасных зонах.

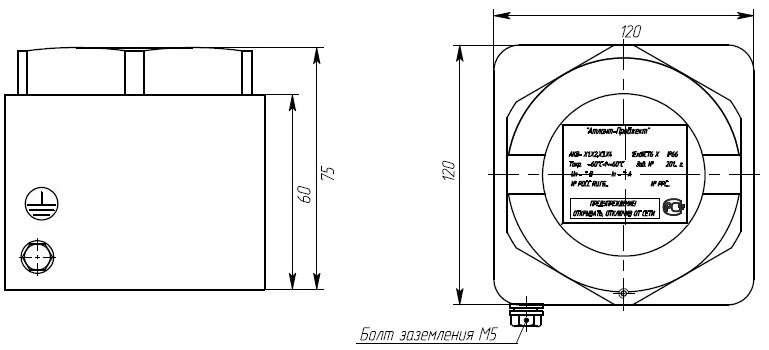

Габаритные размеры АКВ-02А.120х120х75:

Коробка взрывобезопасная АКВ-02А.120х120х75

Шифр исполнения коробки формируется в соответствии со схемой: АКВ -Х1.Х2.Х3.Х4, где

— Х1 — материал ( 02А — алюминиевый сплав)

— Х2 — габариты в мм формат 000х000х000 (длина х ширина х глубина)

— Х3 — количество и расположение кабельных вводов по граням в формате 0А0B0C0D,

где грань А — нижняя, порядок следования — против часовой стрелки (смотри рис.1). Пустые грани не указываются.

Рис.1

Коробка взрывобезопасная АКВ-02А.145х145х75

— Х4 — количество клемм.

Во взрывобезопасных коробках АКВ-02А.120х120х75 установлено 12 соединительных клемм.

В составе взрывобеопасных коробок АКВ-02А.120х120х75 применяются взрывобезопасные кабельные вводы АВКВ.5D.Л.20.NPT3/4 (с вариантами резьб: NPT1/2, M20, G1/2)

Взрывобезопасный кабельный ввод АВКВ.5D.Л.20.NPT1/2.5-9
Диаметр обжимаего кабеля: от 5мм до 9мм включительно
avkv.5.d



Тип резьбыNPT1/2, M20, G1/2
Материал корпусаЛ-латунь, ЛН-латунь никелированная
Маркировка взрывозащитыExdIIСU
Сертификат соответствияТС RU C-RU.ГБ.06.В.00104
Срок действия сертификатадо 20.10.2018г.
Степень защитыIP66
Классы взрывоопасных зонВ-1
Категории взрывоопасных смесейIIA, IIB, IIC
Температура окружающей среды-60 +130 °C
Срок эксплуатации20 лет
Климатическое исполнениеУХЛ 1

 Взрывобезопасный кабельный ввод АВКВ.5D.Л.20.NPT1/2.5-9 оснащён устройством защиты от выдёргивания брони обжимаемого кабеля.
